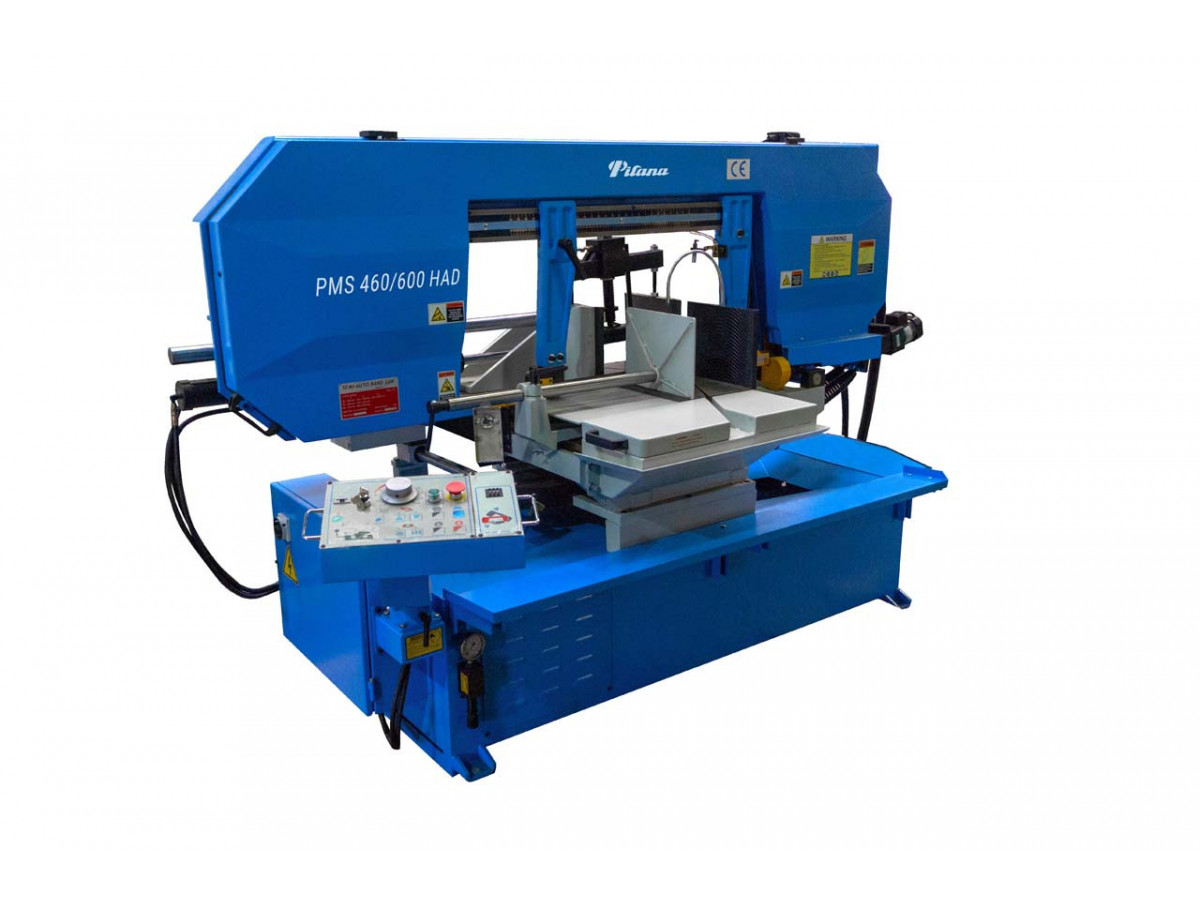

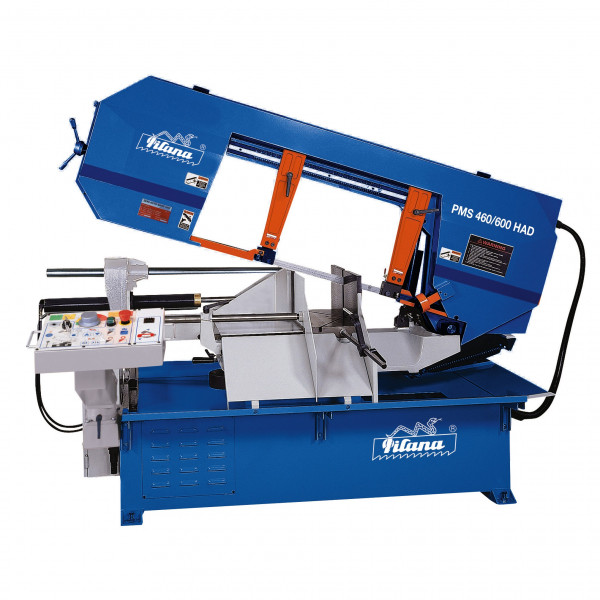

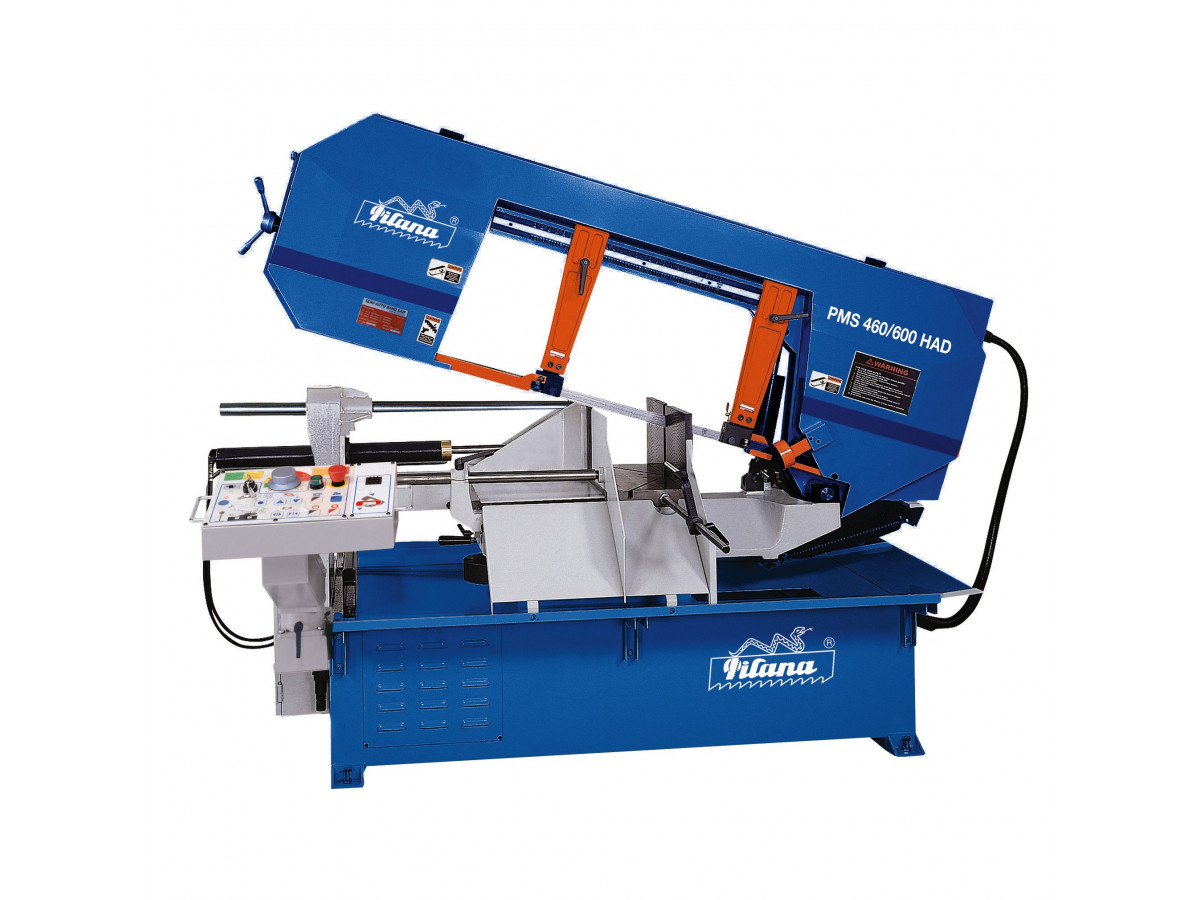

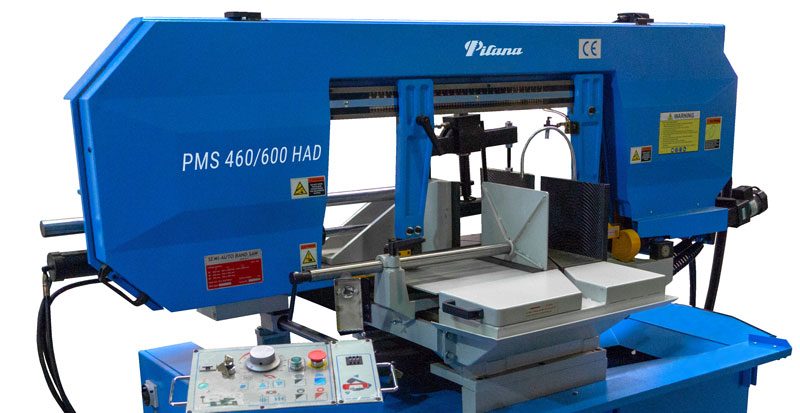

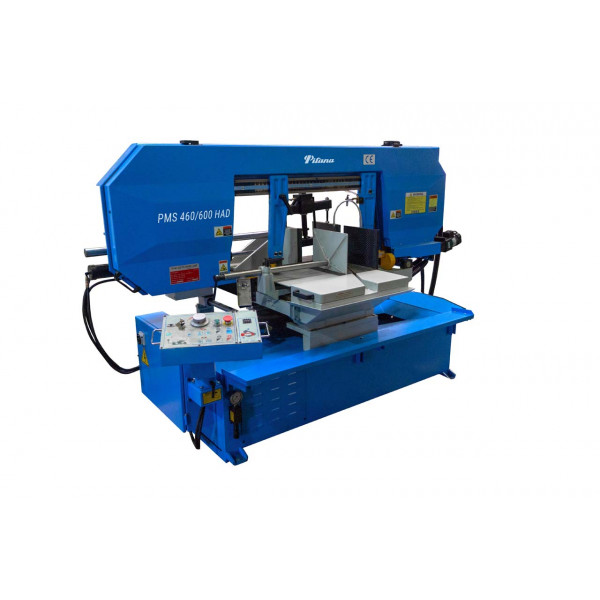

Pásová pila na kov PMS 460/600 HAD Pilana

Poloautomatická pásová pila PMS 460/600 HAD je určená pro řezání plných materiálů, profilů a trubek. Pila umožňuje řezání na kolmo nebo pod úhlem na jednu stranu do 60°, na druhou do 45°. Pohyb ramene pily upevněného na otočném kloubu ovládaný hydraulicky.

PMS460600HAD
369 000 Kč

369 000 bez DPH.

Vyprodáno, na dotaz
Zeptejte se nás na termín dodání před tím než objednáte zboží

Plně poloautomatická pásová pila

řeže i plnou legovanou ocel, to je PMS 460/600 HAD.

Pásová pila PMS 330/510 HAD

Plně poloautomatická pásová pila s bezkonkurenční tuhostí, která se odvíjí od celkové hmotnosti stroje. Velká tuhost konstrukce a z toho plynoucí životnost pilových pásů řadí tuto pásovou pilu do nejvyšší třídy v kategorii kloubový poloautomat. Na pile lze bez problému řezat i plnou legovanou ocel až do průměru 460 mm a délky 600 mm. Plynulá regulace otáček je zajištěna mechanickým variátorem, kde lze vidět aktuální řeznou rychlost na digitálním displeji ramene pily.

Ovládací prvky jsou umístěny na otočném ovládacím panelu pro individuální nastavení. Jedná se o osvědčený typ pásové pily se skvělou dostupností náhradních dílů i po deseti letech provozu, takže se na stroj můžete spolehnout i po dlouhé době provozu. Strojní pásová pila PMS 460/600 HAD je vhodná do dílen a provozů také s nepřetržitým provozem, kde je kladen velký důraz na kvalitu, spolehlivost a životnost strojů.

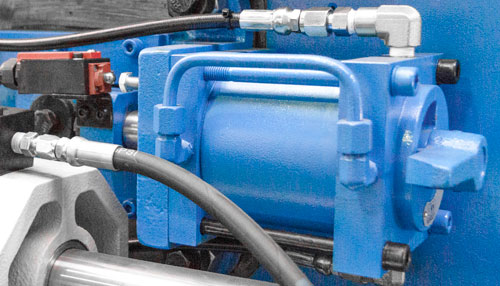

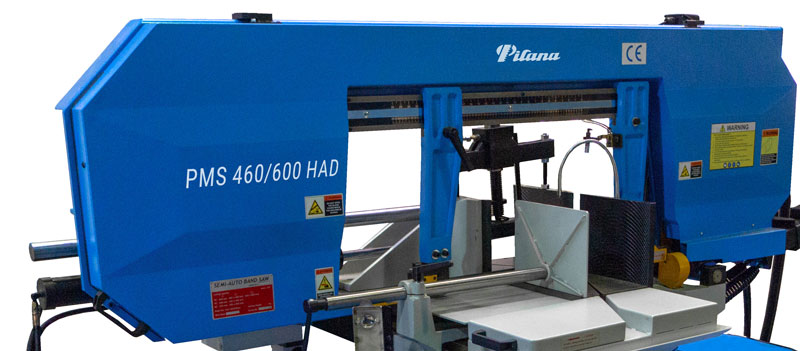

Rameno pásové pily

Rameno pásové pily

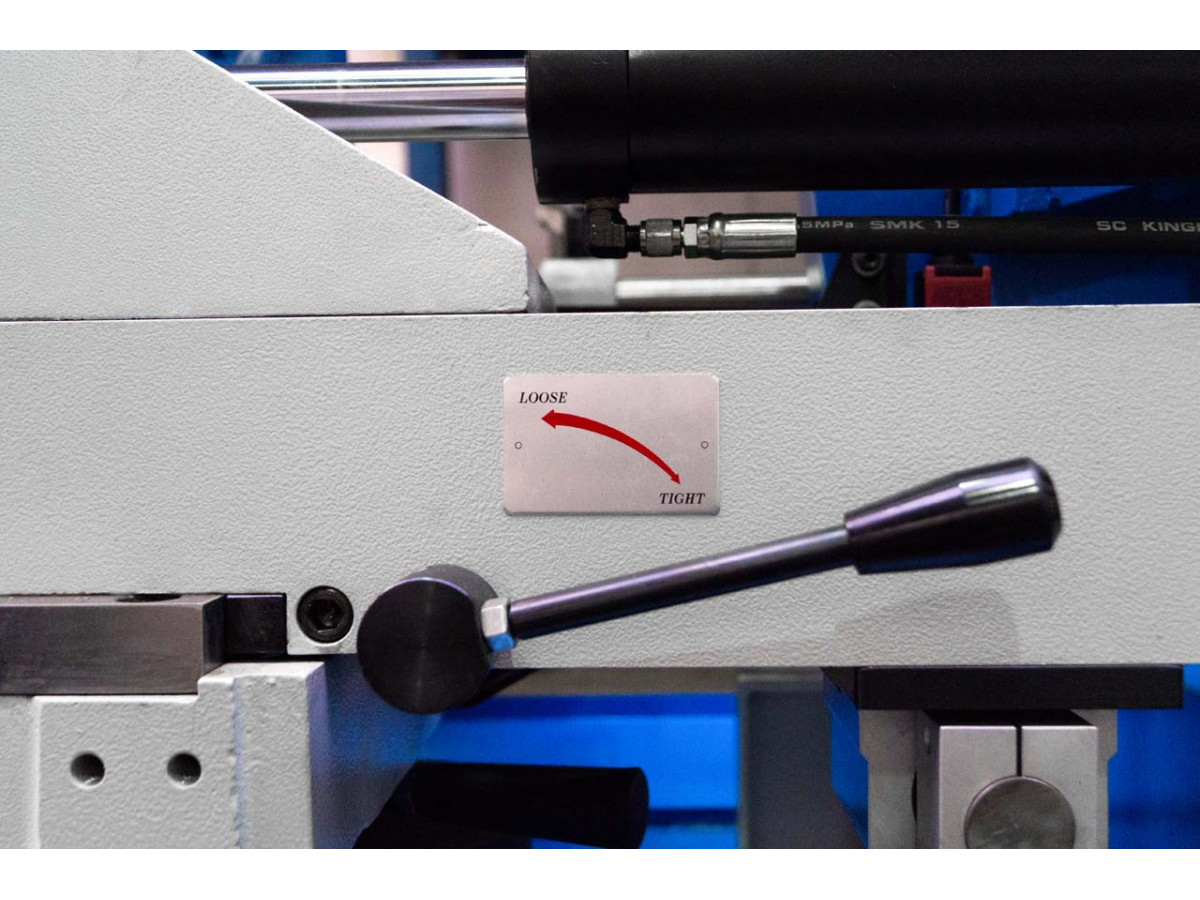

Robustní ocelové rameno s velkými oběžnými koly pro co nejmenší úhel lomu pilového pásu. Pilový pás má šířku 41 mm a délku 5330 mm, což snižuje rotaci pilového pásu ke karbidovým vodícím kamenům. Vodící lišty jsou umístěné na rybinové drážce pro rychlé a pevné nastavení. Emulzní chlazení je vyvedeno do vodících kostek pro co nejefektivnější chlazení. Napínání pilového pásu je hydraulické pro snadnou a rychlou výměnu pilového pásu. Čistící kartáček má vlastní elektrický pohon.

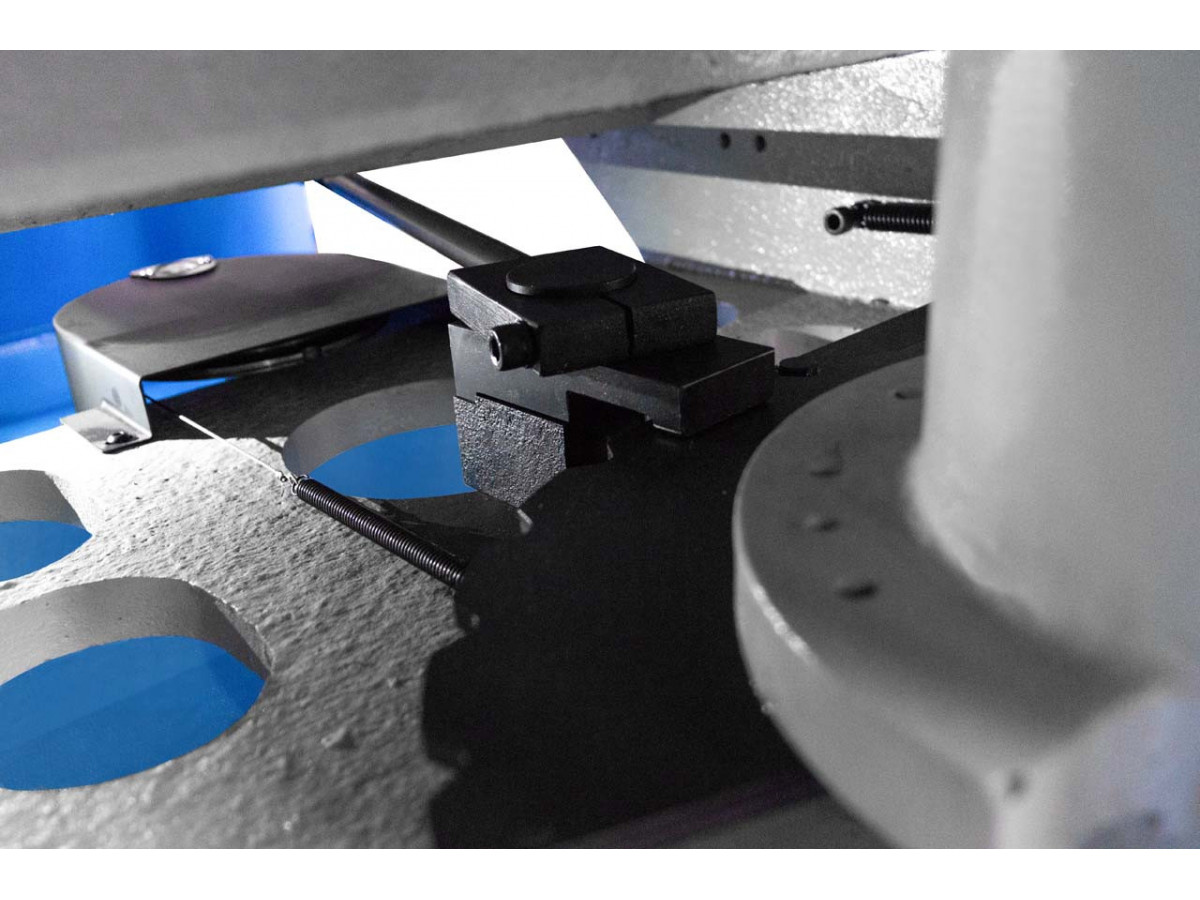

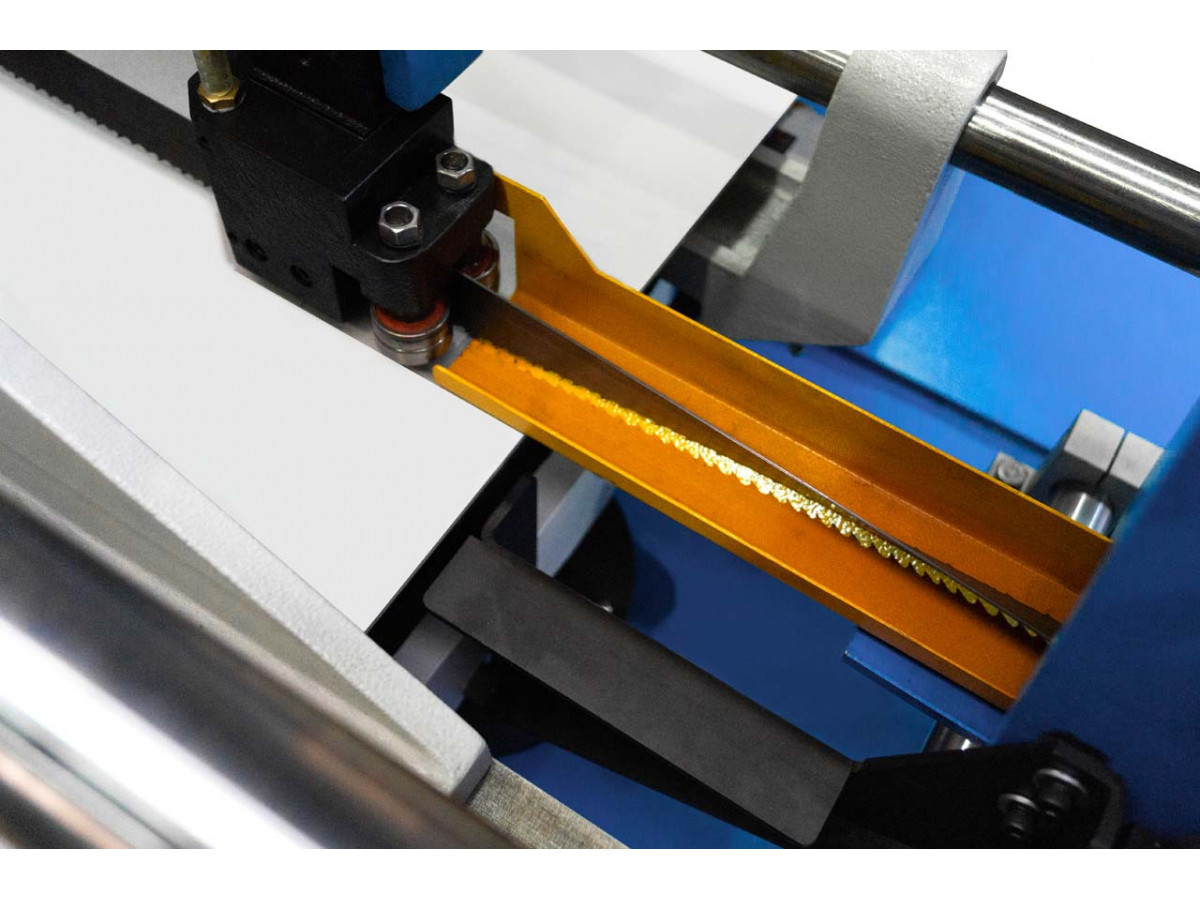

Karbidové vedení pilového pásu

Karbidové vedení pilového pásu

Karbidové vedení má na jedné straně drážky pro rozvod chladicí kapaliny, což výrazně zvyšuje otěruvzdornost karbidů a celkově prodlužuje jejich životnost.
Chlazení je vyvedeno do vodících kostech pro co nejvyšší účinnost.

Karbidové vedení pilového pásu

Motor a převodovka

Motor o výkonu 3,7 kW je spojen s převodovkou klínovým řemenem, kde se nachází variátor pro plynulou regulaci otáček pilového pásu. Variátor je velmi spolehlivé mechanické zařízení pro nastavení řezné rychlosti.

Nahrazuje složitý a drahý frekvenční měnič, což zvyšuje spolehlivost hlavně v těžkých prašných provozech. Další výhodou je lepší odolnost tohoto systému na výkyvy okolních teplot (nevytápěné haly apod.)

Motor a převodovka pily
Ovládací panel pásové pily

Ovládací panel

Praktický ovládací panel s kompletní diagnostikou stavu pásová pily za pomocí led diod. Tlačítka mají krytí před vnikem kapaliny stejně jako celý panel, což je veliká výhoda přes konkurenčními ovládacími panely se standardními tlačítky, které jsou náchylné k opotřebení a nespolehlivosti při dlouhodobém používaní. Na panelu najdete nákres pily, kde jsou informační led diody pro jednotlivé části stroje, podle kterých lze přesně určit aktuální stav celého stroje.

Informační systém stavu pily

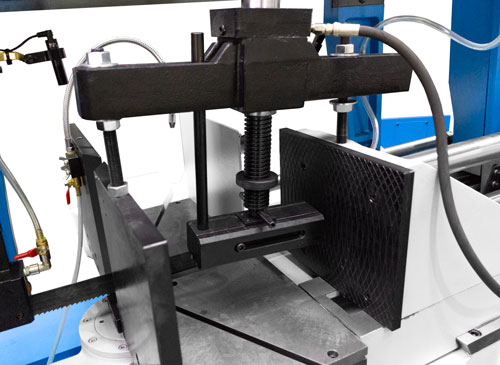

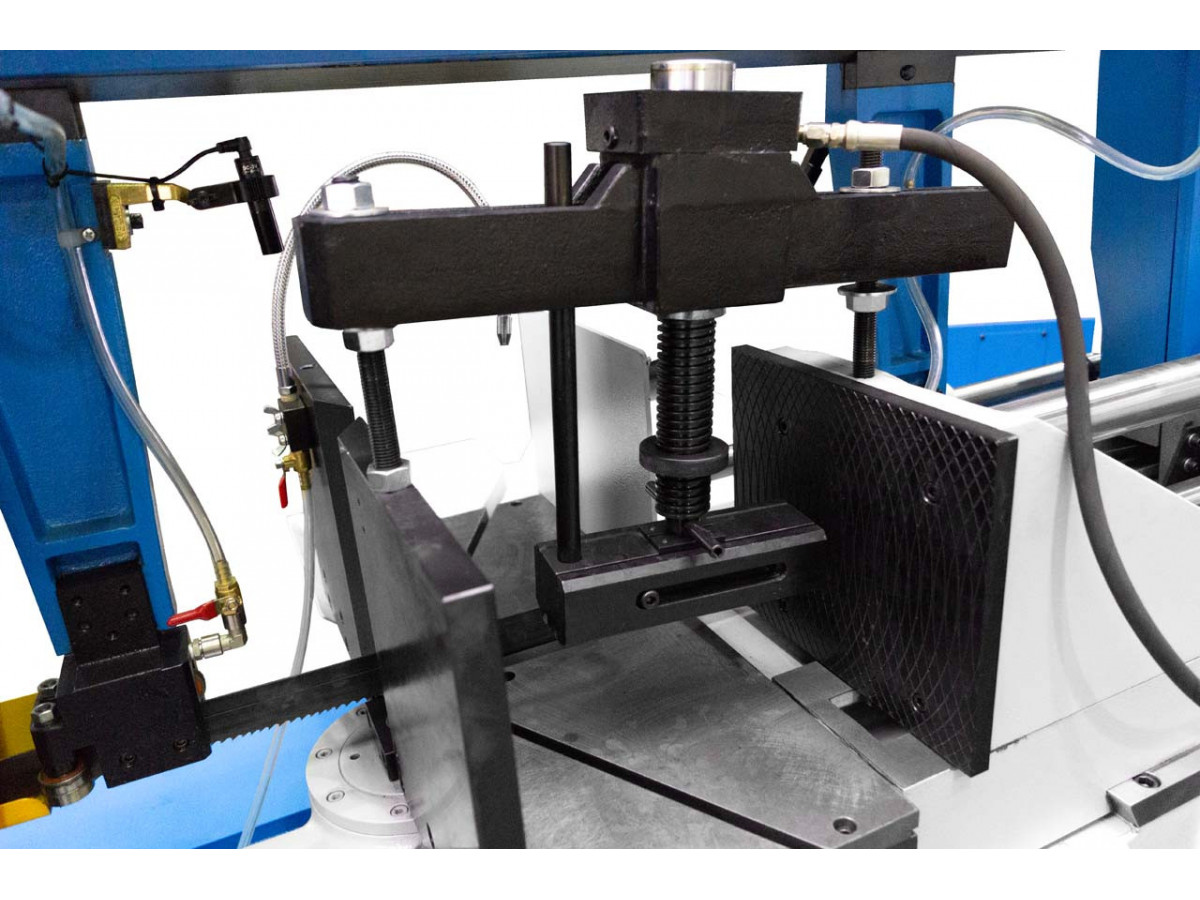

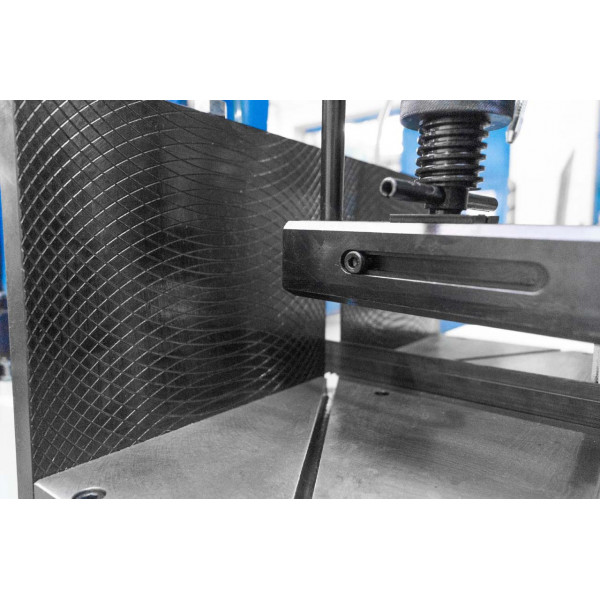

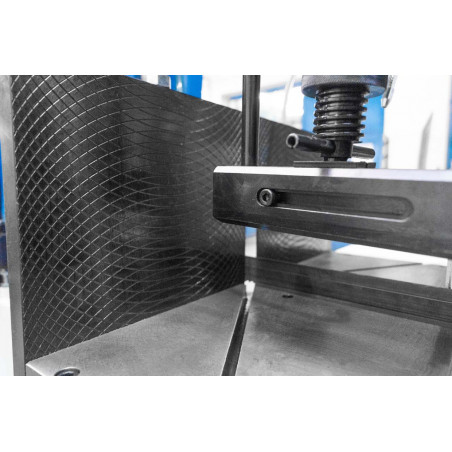

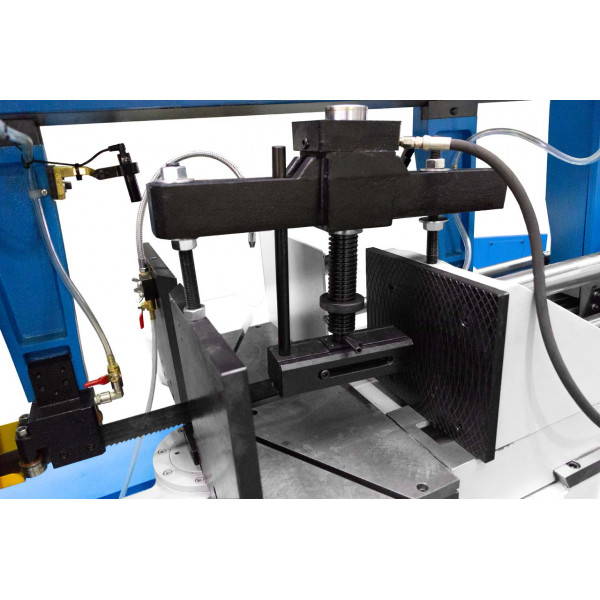

Upínání materiálu

Hydraulické upínaní s velikým rozsahem až do 600 mm.

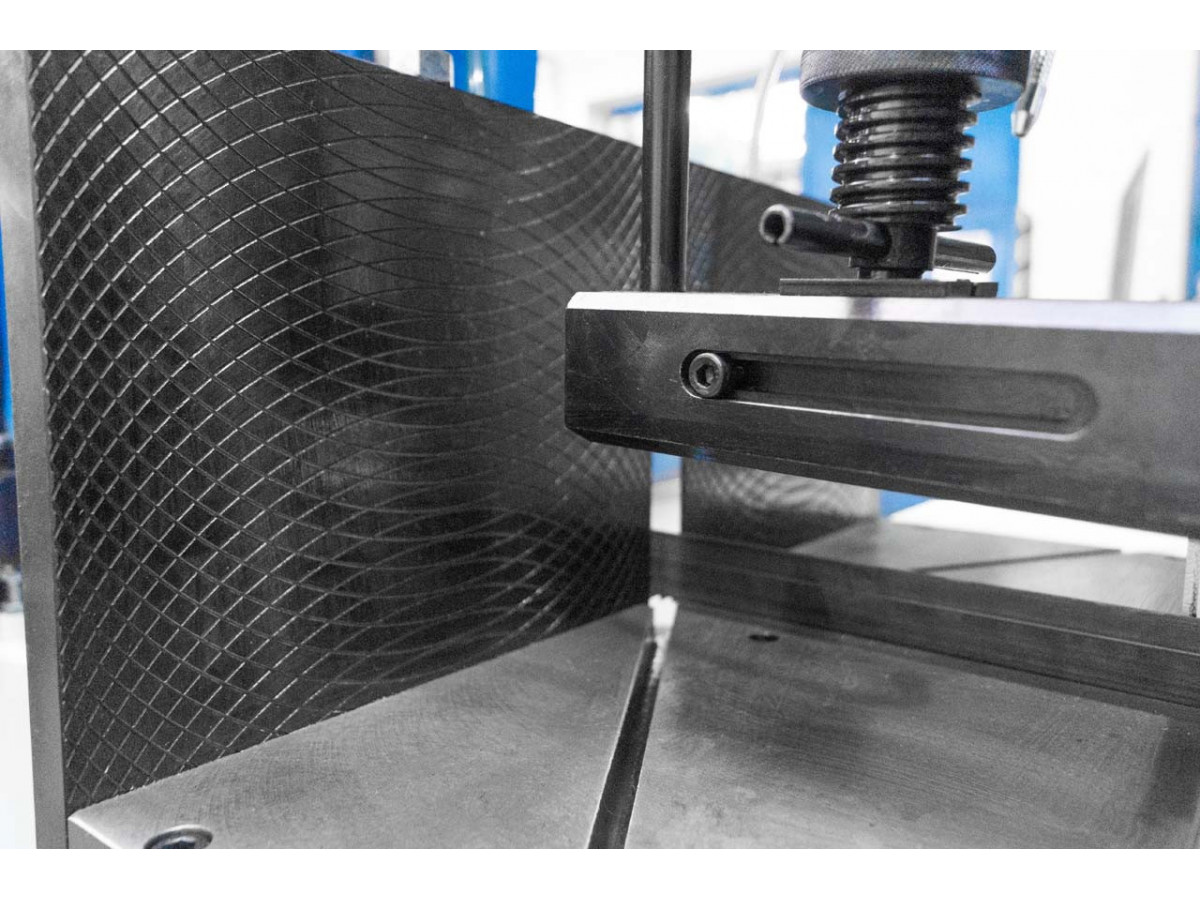

Čelisti svěráku jsou vyrobeny se silné frézované železné plotny se speciální drážkami proti prokluzu kruhových průřezů děleného materiálu.


Ocelová vyměnitelná čelist svěráku je černěná pro lepší odolnost proti případné oxidaci. Těleso svěráku zabraňuje zanášení svěráku železnými šponami.

Hydraulické upínání na pile

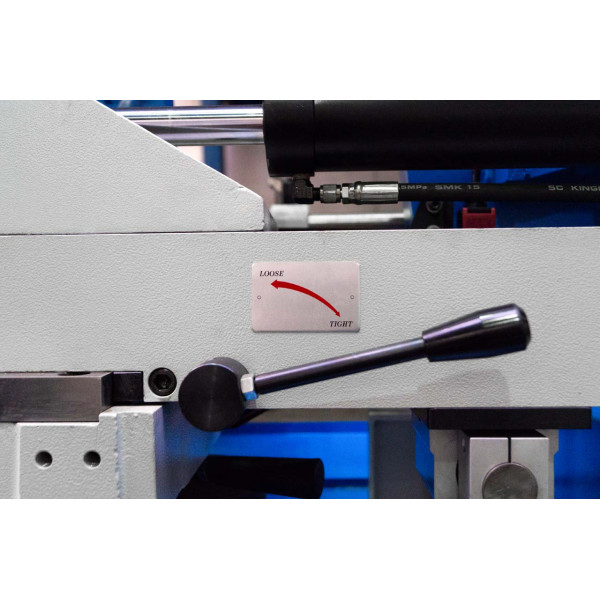

Nastavení řezání úkosů

Řezání úkosů

Poloautomatická pila má snadné nastavení ramene do úhlu pomocí ruční zajišťovací páky na levou stranu i pravou stranu až do úhlu 60°, kde lze řezat maximální do Ø300 mm.
Při nastavení ramene do úhlu 45° lze řezat až do Ø460 mm.

Nastavení řezání úkosů

Příslušenství k pile PMS 460/600 HAD

K poloautomatické pásové pile PMS 460/600 HAD lze dokoupit dva druhy dopravníků. Ty které se připevňují přímo ke stroji. Zadní dopravník má 2000 mm a lze ho napojovat na sebe do požadované délky. Přední dopravník má délku 3000 mm a mechanický doraz pro nastavení délek řezu.

Technické parametry pily:

Napětí: 400 V
Motor: 3,7 kW

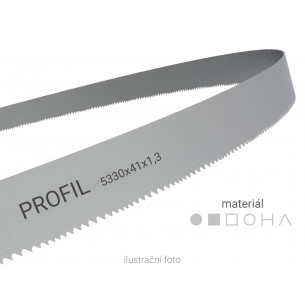

Rozměr pásu: 5330 x 41 x 1,3 mm
Rychlost pásu: 26 - 80 m/min.
Maximální řezný průměr: 460 mm
Rozměry stroje: 2810 x 1130 x 1870 mm
Hmotnost stroje: 1320 kg
Hmotnost balení: 1500 kg

Maximální rozměry řezaného materiálu:

ico-kulaty.svg Profil kulatýico-ctverec.svg Profil čtvercový Profil obdélníkový
460 mm460 x 460 mm600 x 445 mm
45°460 mm460 x 460 mm
60°300 mm300 x 300 mm
45°(L)460 mm460 x 460 mm
60°(L)300 mm300 x 300 mm

Poloautomatická pásová pila PMS 460/600 HAD pro dělení plných materiálů, profilů a trubek. Na pile je možné řezání na kolmo nebo pod úhlem na jednu stranu do 45°, na druhou do 60°. Hydraulicky ovládaný pohyb ramene pily upevněného na otočném kloubu. Poloautomatický cyklus: jakmile pila dořeže materiál, rameno se zvedne do předem nastavené výšky a otevře se svěrák. Po nastavení materiál na vámi požadované polohy, se cyklus zapne stisknutím ručního nebo nožního spínače. Rychlost posuvu pily lze snadno měnit v průběhu řezu v rozmezí od 1-10 (kde 10 stupeň je rychloposuv). Standardním vybavením této pily je též chlazení, které vede přímo do vodících kostek. Dále ukazatel napnutí pilového pásu.

Napětí
400 V
Výkon motoru
3700 W
Rozměry pilového pásu
5330 x 41 x 1,3 mm
Rychlost pilového pásu
26 - 80 m/min
Max. řezný průměr
460 mm
Max. řezný úhel
60°(L)
Typ pily
Pásové
Typ pohonu
Elektrické

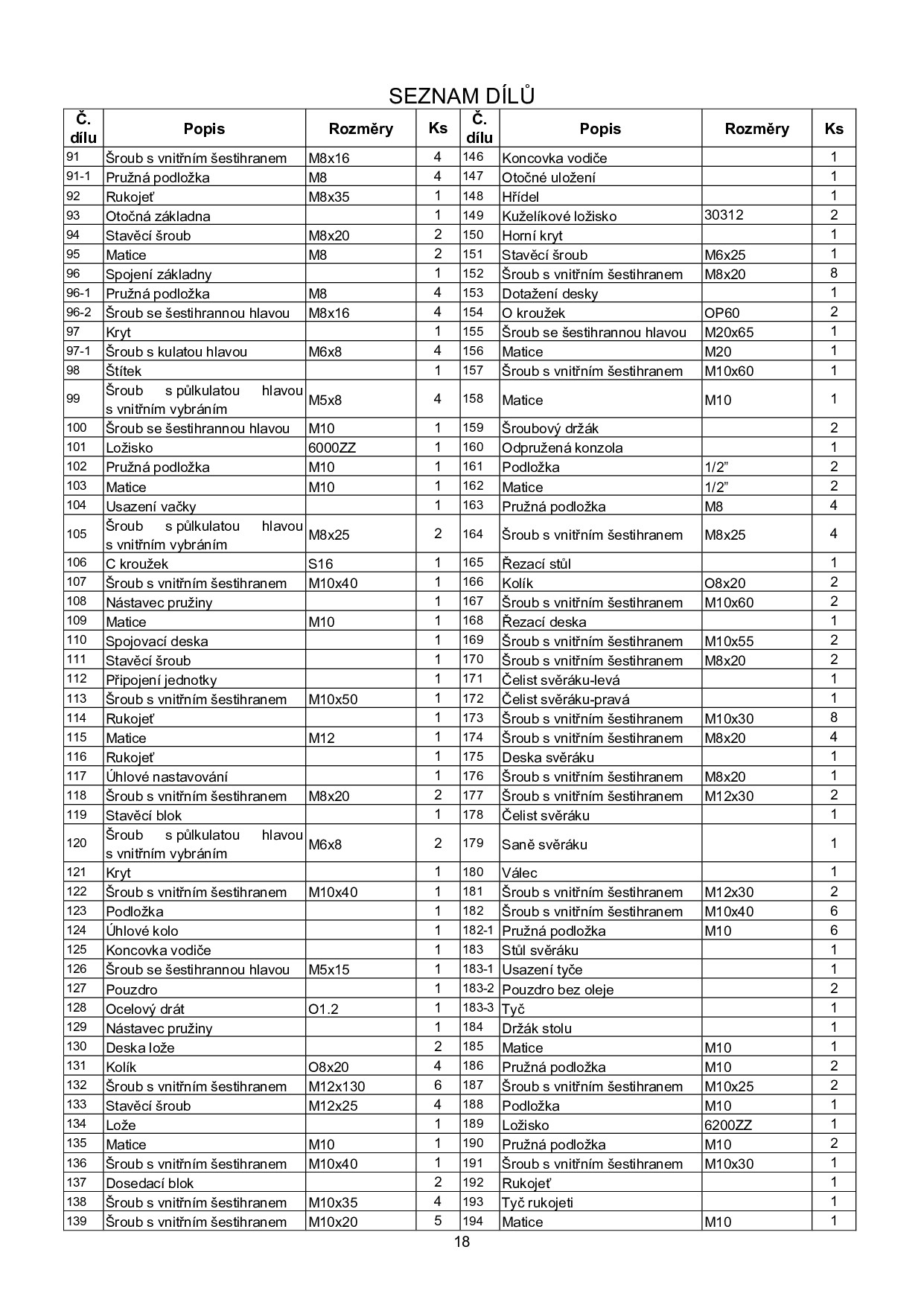

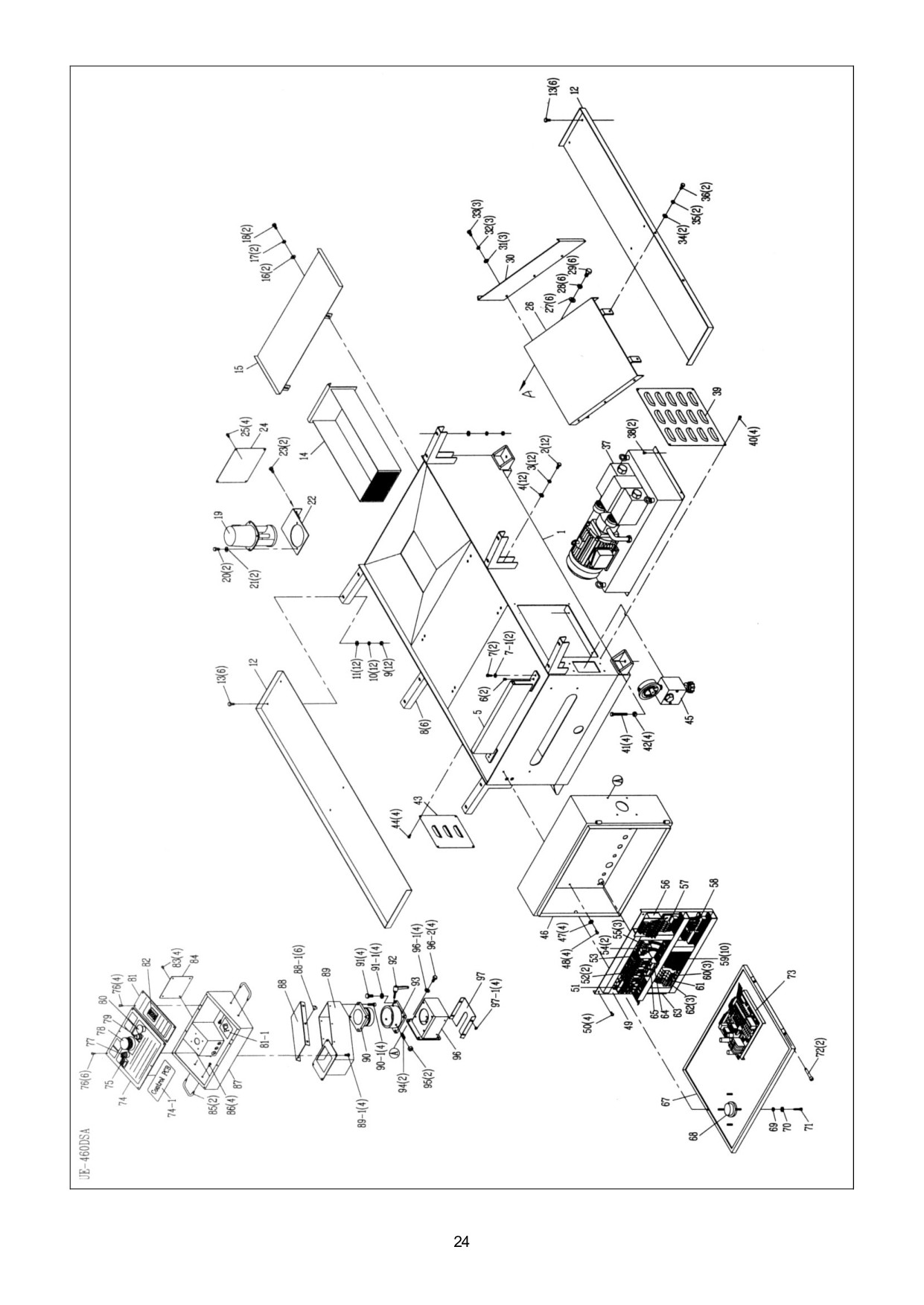

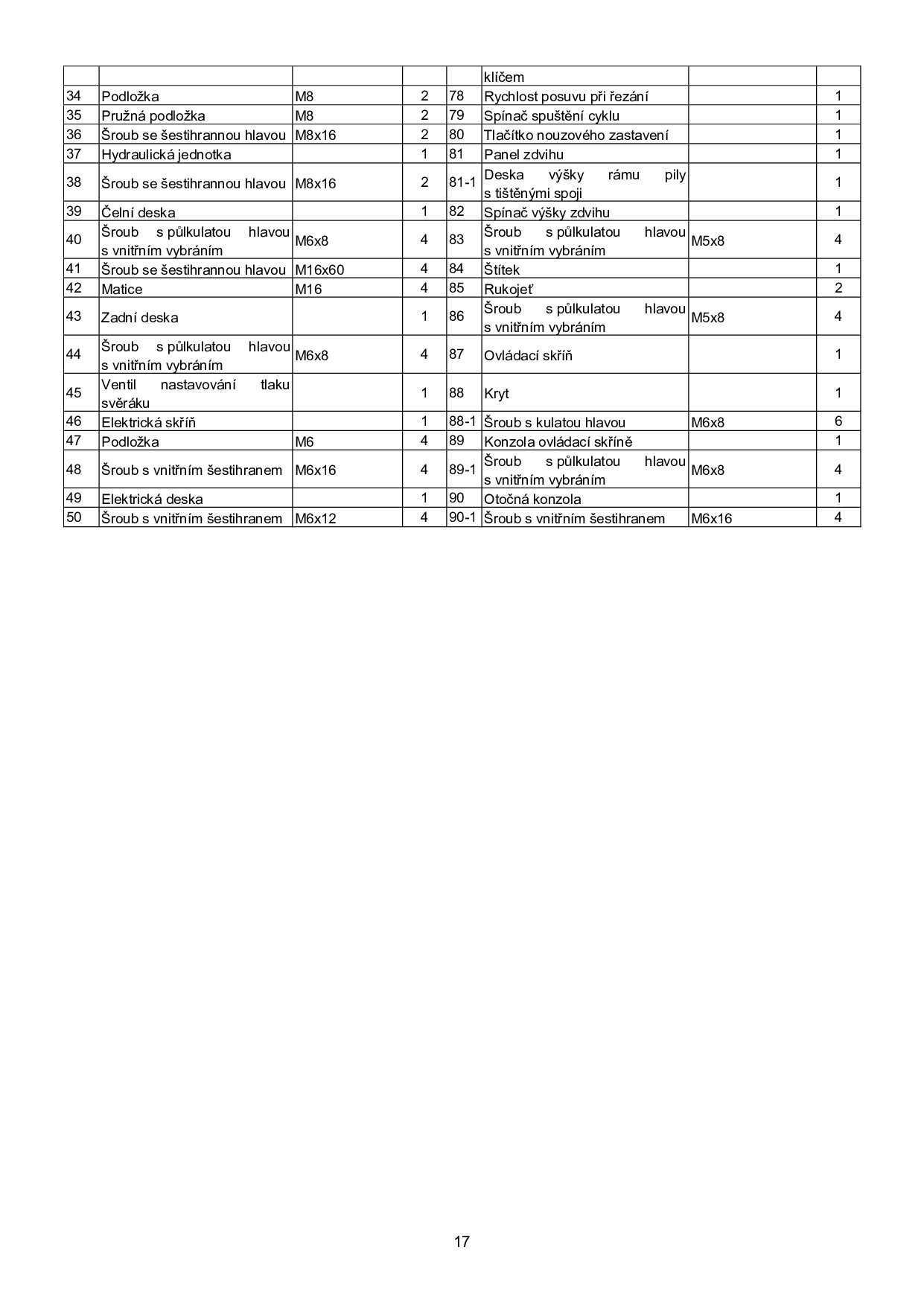

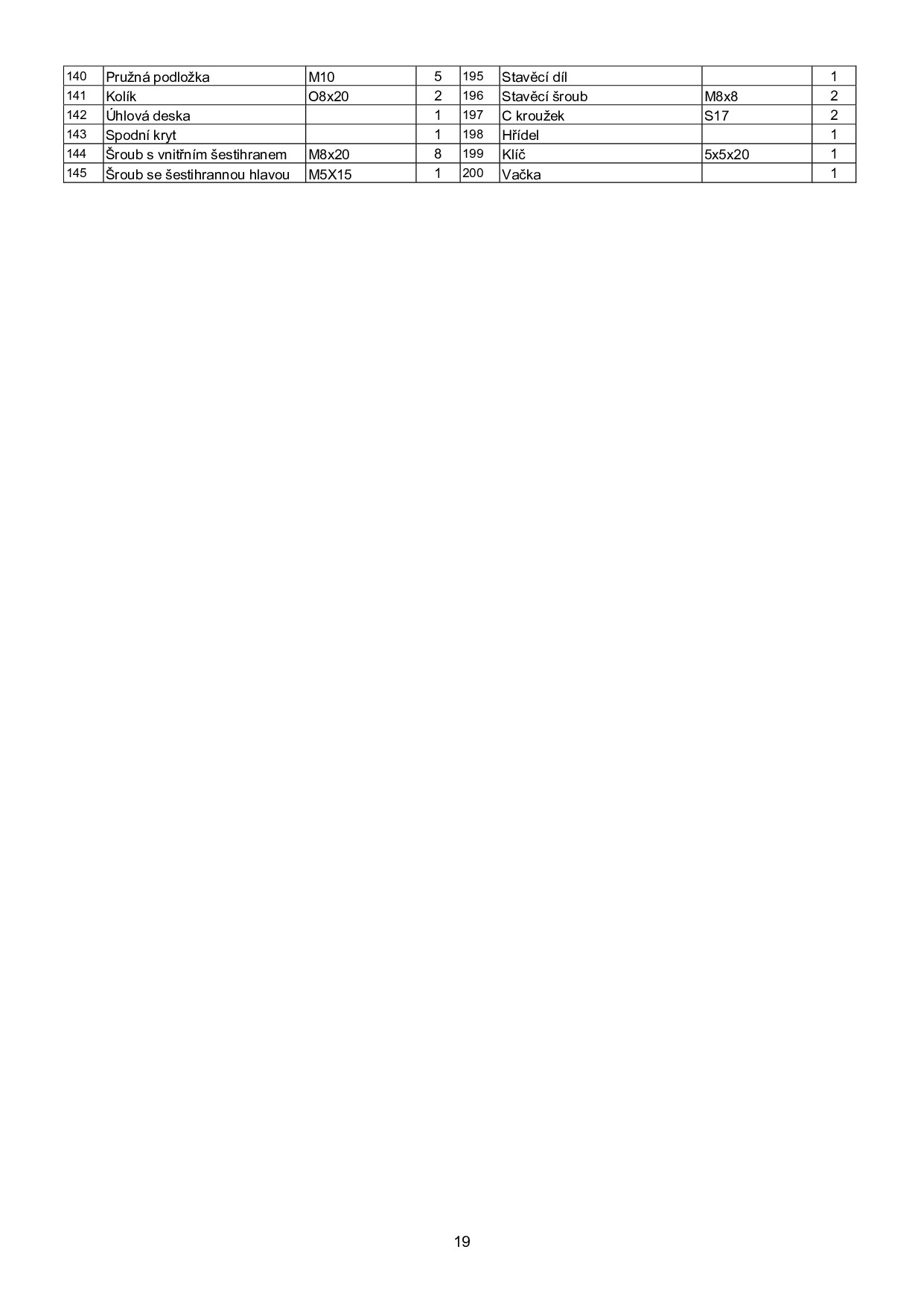

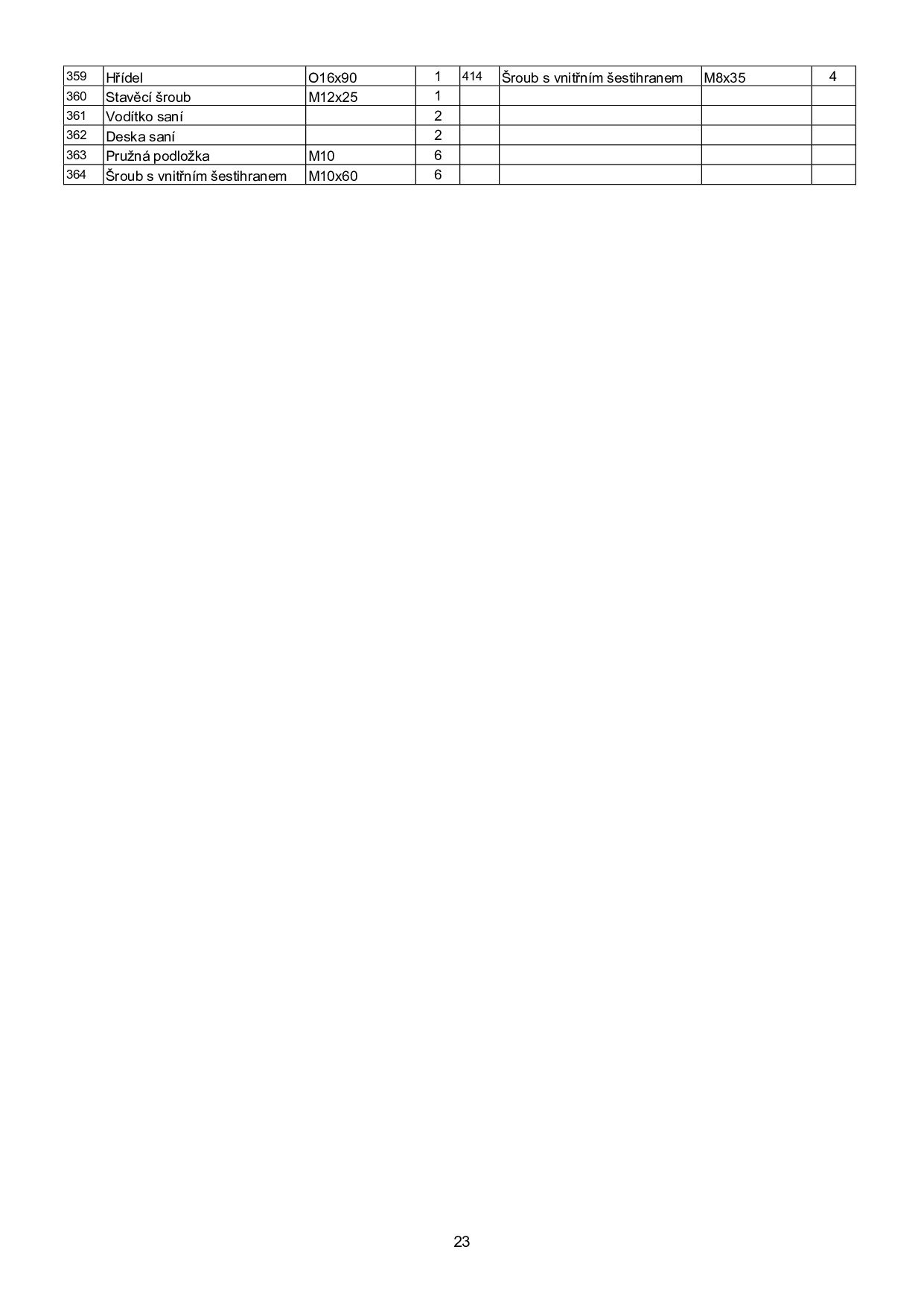

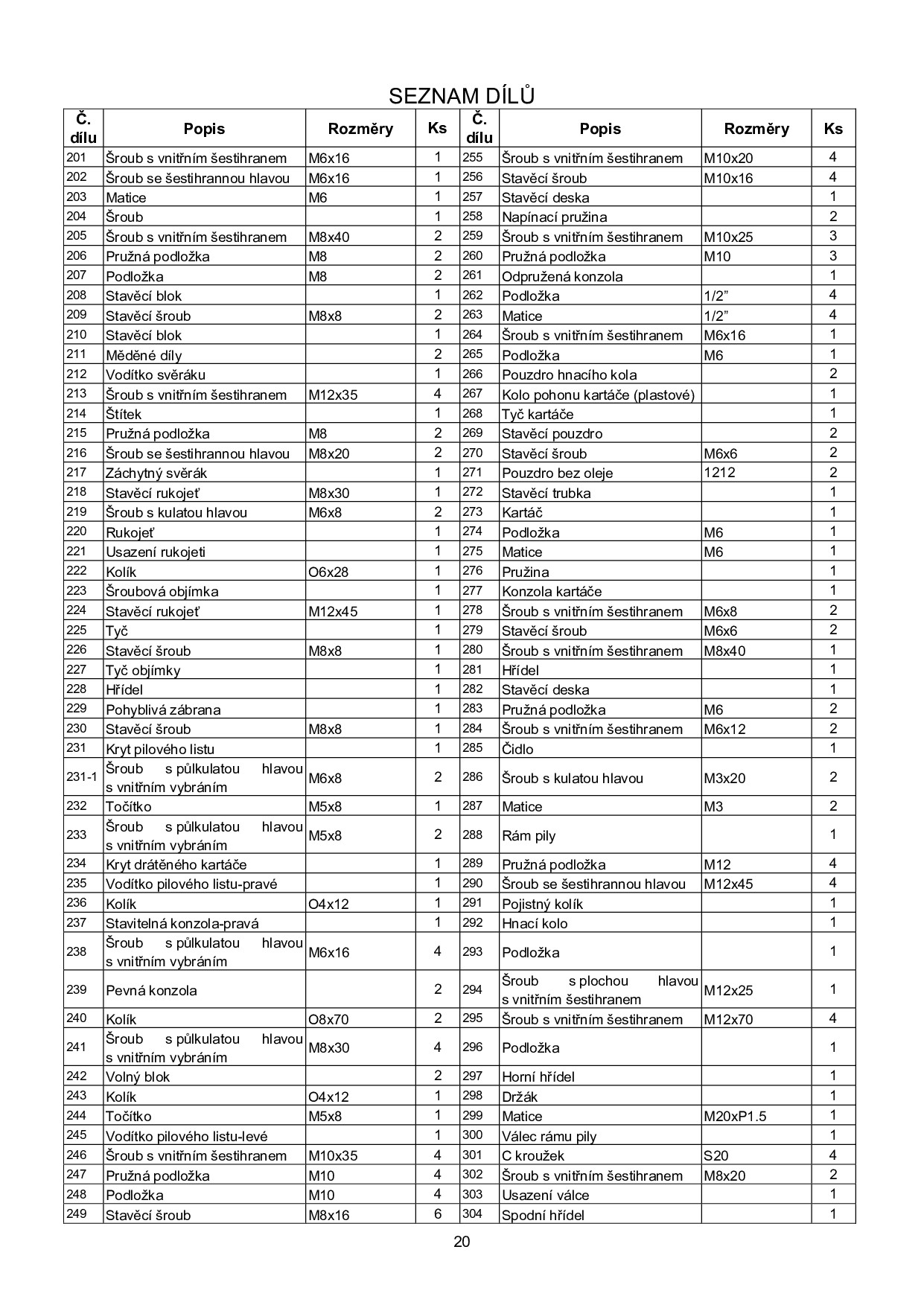

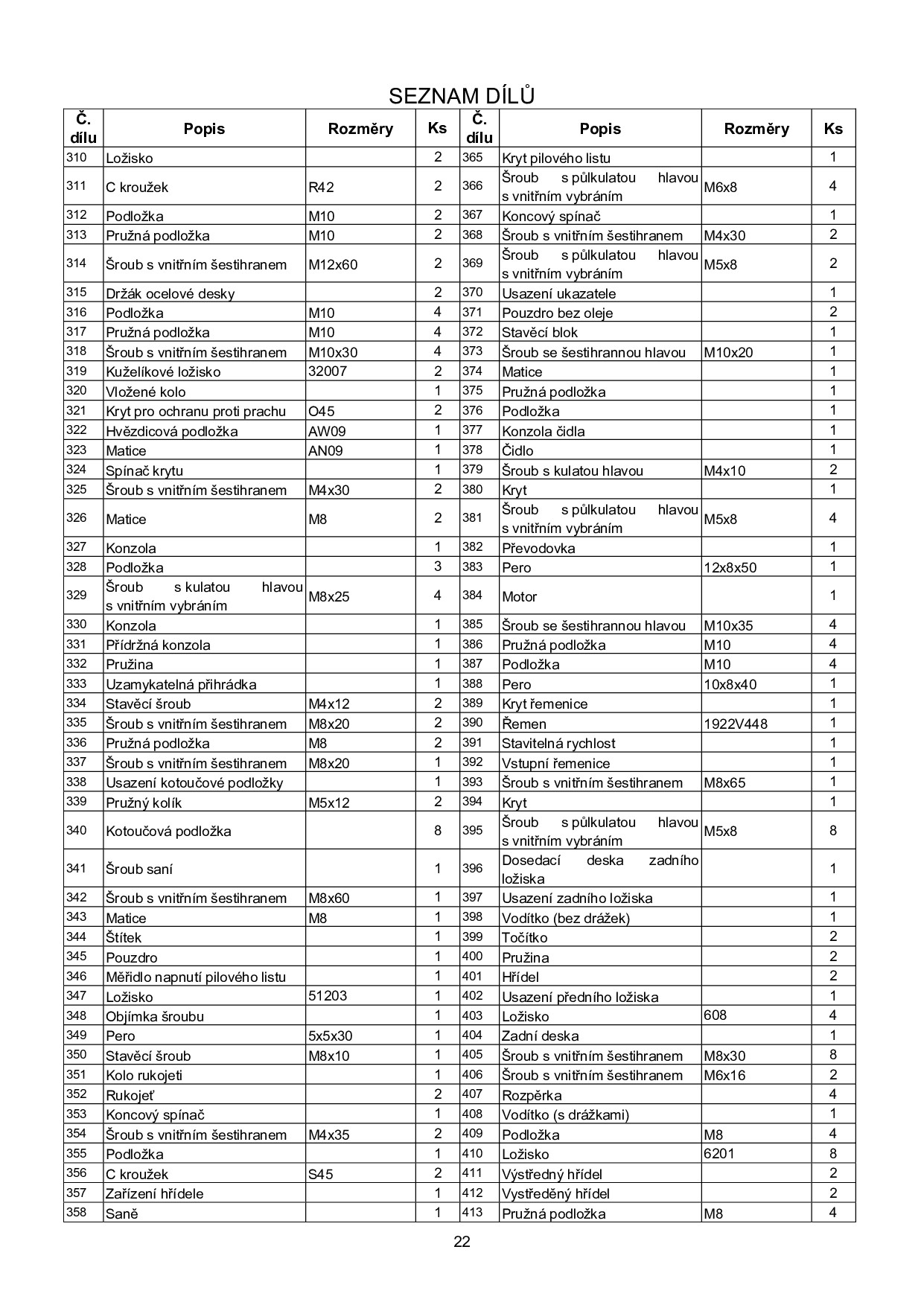

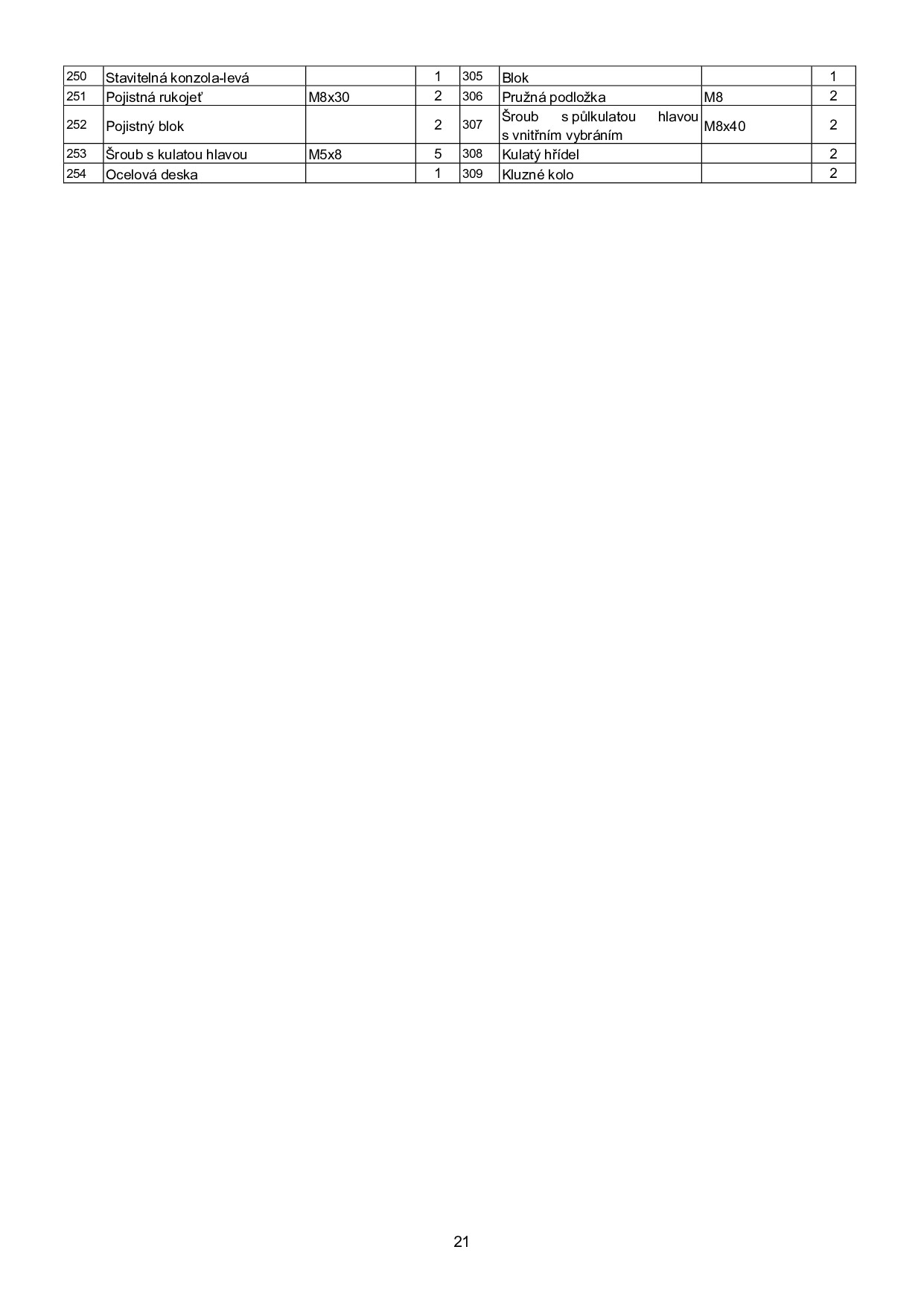

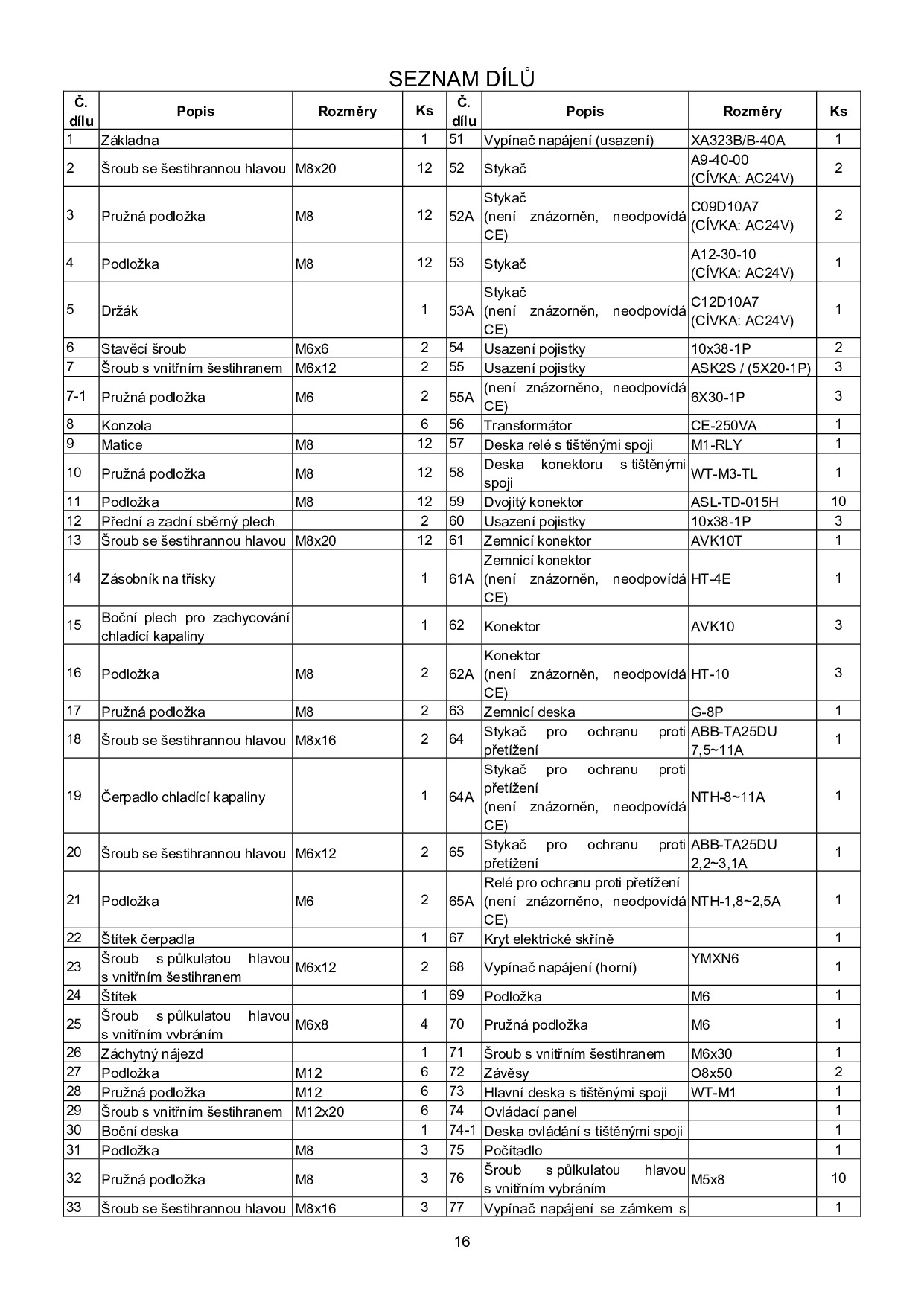

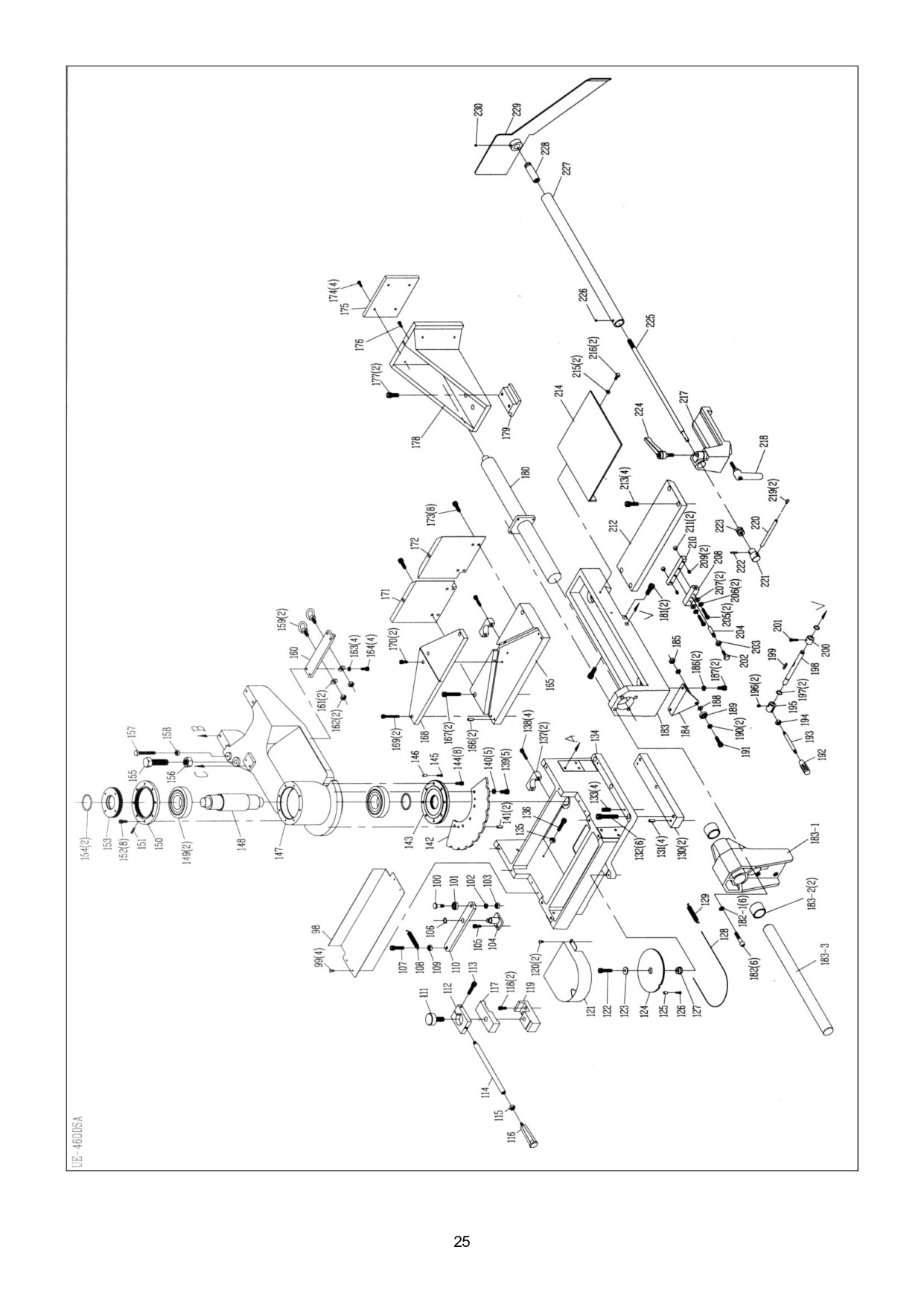

Níže máte k dispozici nákresy náhradních dílů, nebo si stáhněte pdf ZDE. Díly si můžete objednat skrze formulář nebo na email ZDE.

PMS-460-600-HAD (seznam-dilu)PMS-460-600-HAD (seznam-dilu)

PMS-460-600-HAD (seznam-dilu)PMS-460-600-HAD (seznam-dilu)

PMS-460-600-HAD (seznam-dilu)PMS-460-600-HAD (seznam-dilu)PMS-460-600-HAD (seznam-dilu) PMS-460-600-HAD (seznam-dilu) PMS-460-600-HAD (seznam-dilu) PMS-460-600-HAD (seznam-dilu)
