Pásová pila na kov PMS 330/510 HAD - Pilana
Pásová pila na kov PMS 330/510 HAD - Pilana

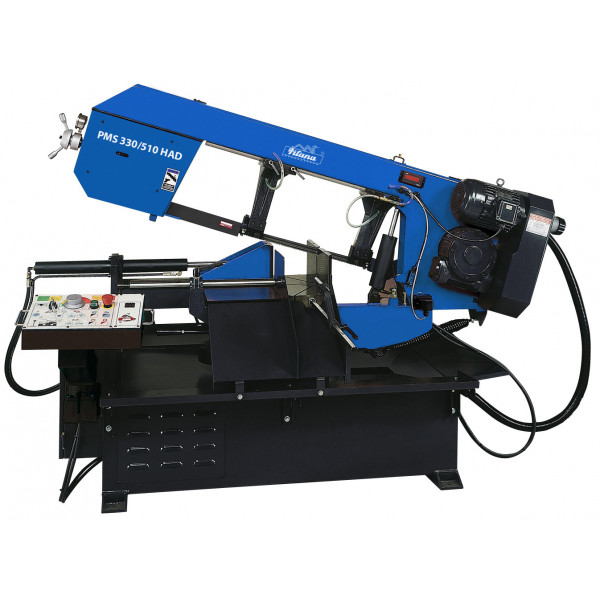

Pásová pila na kov PMS 330/510 HAD Pilana

Poloautomatická pásová pila PMS 330/510 HAD je určená pro řezání plných materiálů, profilů a trubek. Pila umožňuje řezání na kolmo nebo pod úhlem na jednu stranu do 60°, na druhou do 45°.

PMS330510HAD
329 100 Kč

329 100 bez DPH

Na objednávku / dotaz
Zeptejte se nás na termín dodání před tím než objednáte zboží

  • Dotaz na zboží
  • Dotaz na zboží

    * Povinná pole

    Odpovíme vám co nejdříve, zpravidla během pár hodin.

    Odesláním formuláře souhlasíte se zpracováním osobních údajů (číst)

    Zavřít nebo

  • Našli jste lepší cenu?
  • Našli jste lepší cenu?

    * Povinná pole

    Máte lepší cenu z jiného obchodu? Napište nám a my se s tím pokusíme něco udělat.

    Odesláním formuláře souhlasíte se zpracováním osobních údajů (číst)

    Zavřít nebo



    Poloautomatická pásová pila PMS 330/510 HAD pro dělení plných materiálů, profilů a trubek. Na pile je možné řezání na kolmo nebo pod úhlem na jednu stranu do 45°, na druhou do 60°. Hydraulicky ovládaný pohyb ramene pily upevněného na otočném kloubu. Poloautomatický cyklus: jakmile pila dořeže materiál, rameno se zvedne do předem nastavené výšky a otevře se svěrák. Po nastavení materiál na vámi požadované polohy, se cyklus zapne stisknutím ručního nebo nožního spínače. Rychlost posuvu pily lze snadno měnit v průběhu řezu v rozmezí od 1-10 (kde 10 stupeň je rychloposuv). Standardním vybavením této pily je též chlazení, které vede přímo do vodících kostek. Dále ukazatel napnutí pilového pásu.

    Plně poloautomatická pásová pila

    řeže i plnou legovanou ocel, to je PMS 330/510 HAD.

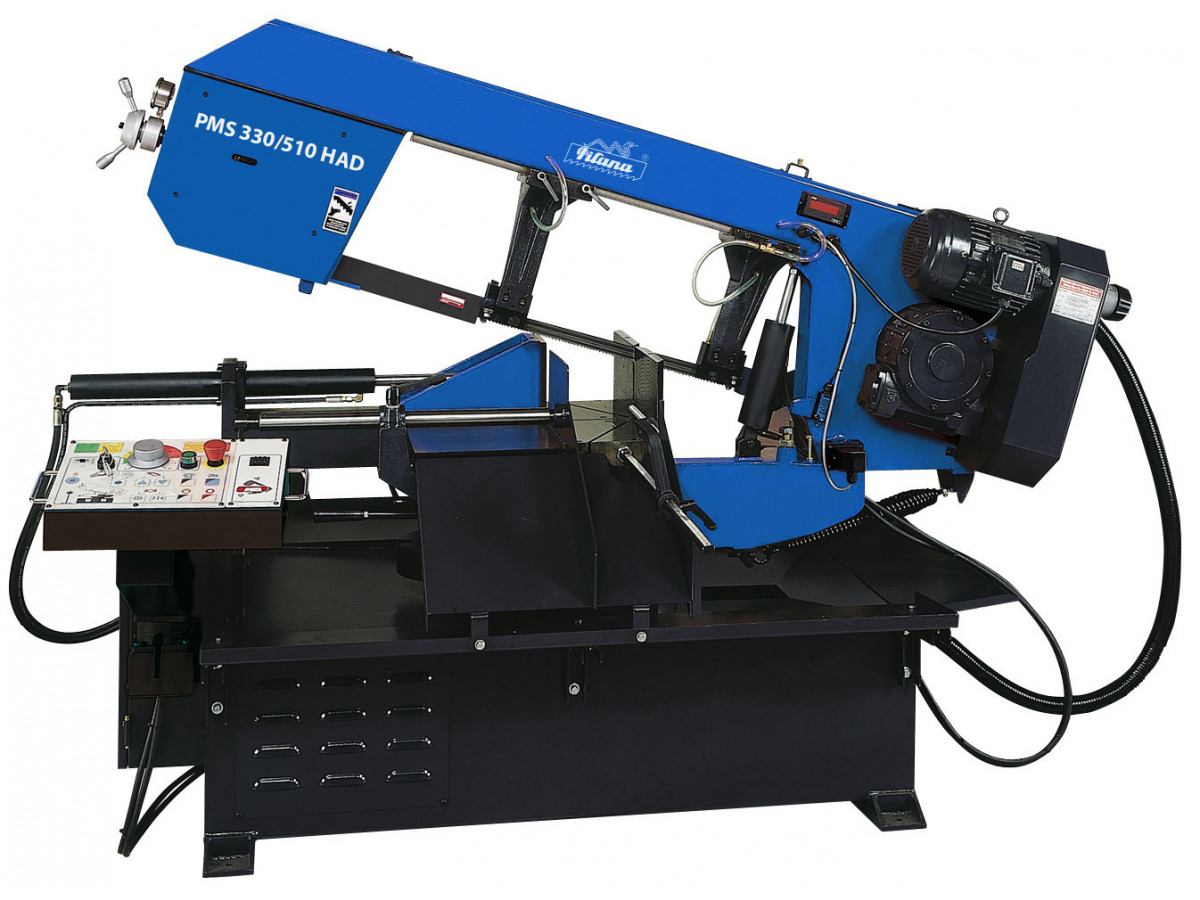

    Pásová pila PMS 330/510 HAD

    Plně poloautomatická pásová pila s bezkonkurenční tuhostí, která se odvíjí od celkové hmotnosti stroje. Velká tuhost konstrukce a z toho plynoucí životnost pilových pásů řadí tuto pásovou pilu do nejvyšší třídy v kategorii kloubový poloautomat.

    Na pile lze bez problému řezat i plnou legovanou ocel až do průměru 331 mm a délky 510 mm. Plynulá regulace otáček je zajištěna mechanickým variátorem, kde lze vidět aktuální řeznou rychlost na digitálním displeji ramene pily.

    Ovládací prvky jsou umístěny na otočném ovládacím panelu pro individuální nastavení. Jedná se o osvědčený typ pásové pily se skvělou dostupností náhradních dílů i po deseti letech provozu, takže se na stroj můžete spolehnout i po dlouhé době provozu.

    Strojní pásová pila PMS 330/510 HAD je vhodná do dílen a provozů také s nepřetržitým provozem, kde je kladen velký důraz na kvalitu, spolehlivost a životnost strojů.

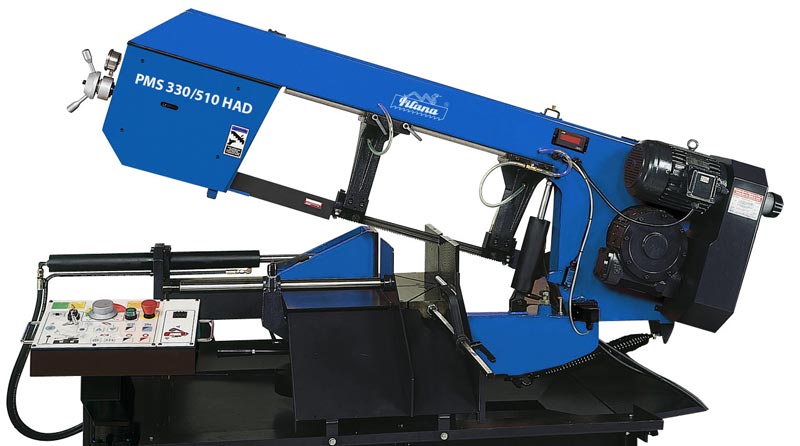

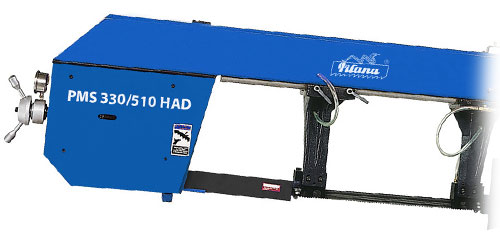

    Rameno pásové pily

    Rameno pásové pily

    Robustní ocelové rameno s velkými oběžnými koly pro co nejmenší úhel lomu pilového pásu. Pilový pás má šířku 34 mm a délku 4170 mm, což snižuje rotaci pilového pásu ke karbidovým vodícím kamenům. Vodící lišty jsou umístěné na rybinové drážce pro rychlé a pevné nastavení. Emulzní chlazení je vyvedeno do vodících kostek pro co nejefektivnější chlazení. Napínání pilového pásu je ruční, za pomocí ukazatele ideálního napnutí. Čistící kartáček je praktický, poháněn pomocí hnacího kola pásové pily.

    Karbidové vedení pilového pásu

    Karbidové vedení pilového pásu

    Karbidové vedení má na jedné straně drážky pro rozvod chladicí kapaliny, což výrazně zvyšuje otěruvzdornost karbidů a celkově prodlužuje jejich životnost.
    Chlazení je vyvedeno do vodících kostech pro co nejvyšší účinnost.

    Karbidové vedení pilového pásu

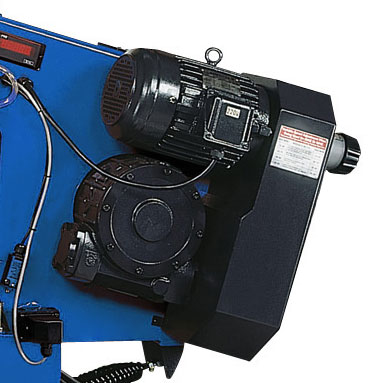

    Motor a převodovka

    Motor o výkonu 2,2 kW je spojen s převodovkou klínovým řemenem, kde se nachází variátor pro plynulou regulaci otáček pilového pásu. Variátor je velmi spolehlivé mechanické zařízení pro nastavení řezné rychlosti.

    Nahrazuje složitý a drahý frekvenční měnič, což zvyšuje spolehlivost hlavně v těžkých prašných provozech. Další výhodou je lepší odolnost tohoto systému na výkyvy okolních teplot (nevytápěné haly apod.)

    Motor a převodovka pily
    Ovládací panel pásové pily

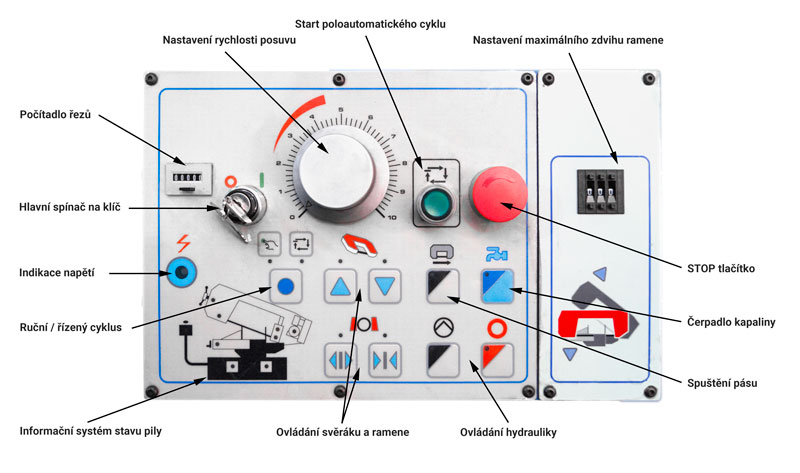

    Ovládací panel

    Praktický ovládací panel s kompletní diagnostikou stavu pásová pily za pomocí led diod. Tlačítka mají krytí před vnikem kapaliny stejně jako celý panel, což je veliká výhoda přes konkurenčními ovládacími panely se standardními tlačítky, které jsou náchylné k opotřebení a nespolehlivosti při dlouhodobém používaní. Na panelu najdete nákres pily, kde jsou informační led diody pro jednotlivé části stroje, podle kterých lze přesně určit aktuální stav celého stroje.

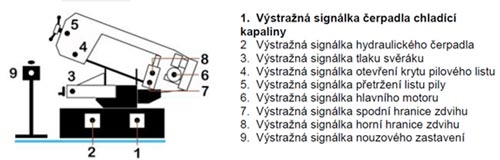

    Informační systém stavu pily

    Upínání materiálu

    Hydraulické upínaní s velikým rozsahem až do 510 mm.
    Čelisti svěráku jsou vyrobeny se silné frézované železné plotny se speciální drážkami proti prokluzu kruhových průřezů děleného materiálu.
    Ocelová vyměnitelná čelist svěráku je černěná pro lepší odolnost proti případné oxidaci. Těleso svěráku zabraňuje zanášení svěráku železnými šponami.

    Hydraulické upínání na pile
    Nastavení řezání úkosů

    Řezání úkosů

    Poloautomatická pila má snadné nastavení ramene do úhlu pomocí ruční zajišťovací páky na levou stranu i pravou stranu až do úhlu 60°, kde lze řezat maximální do Ø215 mm.
    Při nastavení ramene do úhlu 45° lze řezat až do Ø315 mm.

    Nastavení řezání úkosů

    Příslušenství k pile PMS 330/510 HAD

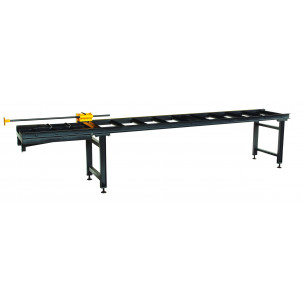

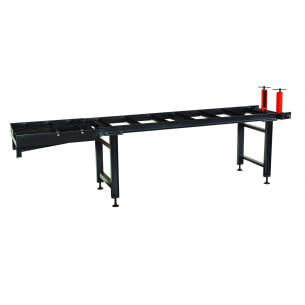

    K poloautomatické pásové pile PMS 330/510 HAD lze dokoupit dva druhy dopravníků. Ty které se připevňují přímo ke stroji. Zadní dopravník má 2000 mm a lze ho napojovat na sebe do požadované délky. Přední dopravník má délku 3000 mm a mechanický doraz pro nastavení délek řezu.

    Technické parametry pily:

    Napětí: 400 V
    Motor: 2,2 kW
    Rozměr pásu: 4170 x 34 x 1,1 mm
    Rychlost pásu: 26 - 80 m/min.
    Maximální řezný průměr: 330 mm
    Rozměry stroje: 2900 x 1500 x 1900 mm
    Hmotnost stroje: 850 kg
    Hmotnost balení: 1000 kg

    Maximální rozměry řezaného materiálu:

    ico-kulaty.svg Profil kulatýico-ctverec.svg Profil čtvercový Profil obdélníkový
    330 mm320 x 320 mm510 x 260 mm
    45°315 mm315 x 315 mm
    60°215 mm195 x 195 mm
    45°(L)315 mm315 x 315 mm
    60°(L)215 mm195 x 195 mm
    Napětí
    400 V
    Výkon motoru
    2200 W
    Rozměry pilového pásu
    4180 x 34 x 1,1 mm
    Rychlost pilového pásu
    26 - 80 m/min
    Max. řezný průměr
    330 mm
    Max. řezný úhel
    60°
    60°(L)
    Typ pily
    Pásové
    Typ pohonu
    Elektrické
    Hmotnost stroje
    850 kg

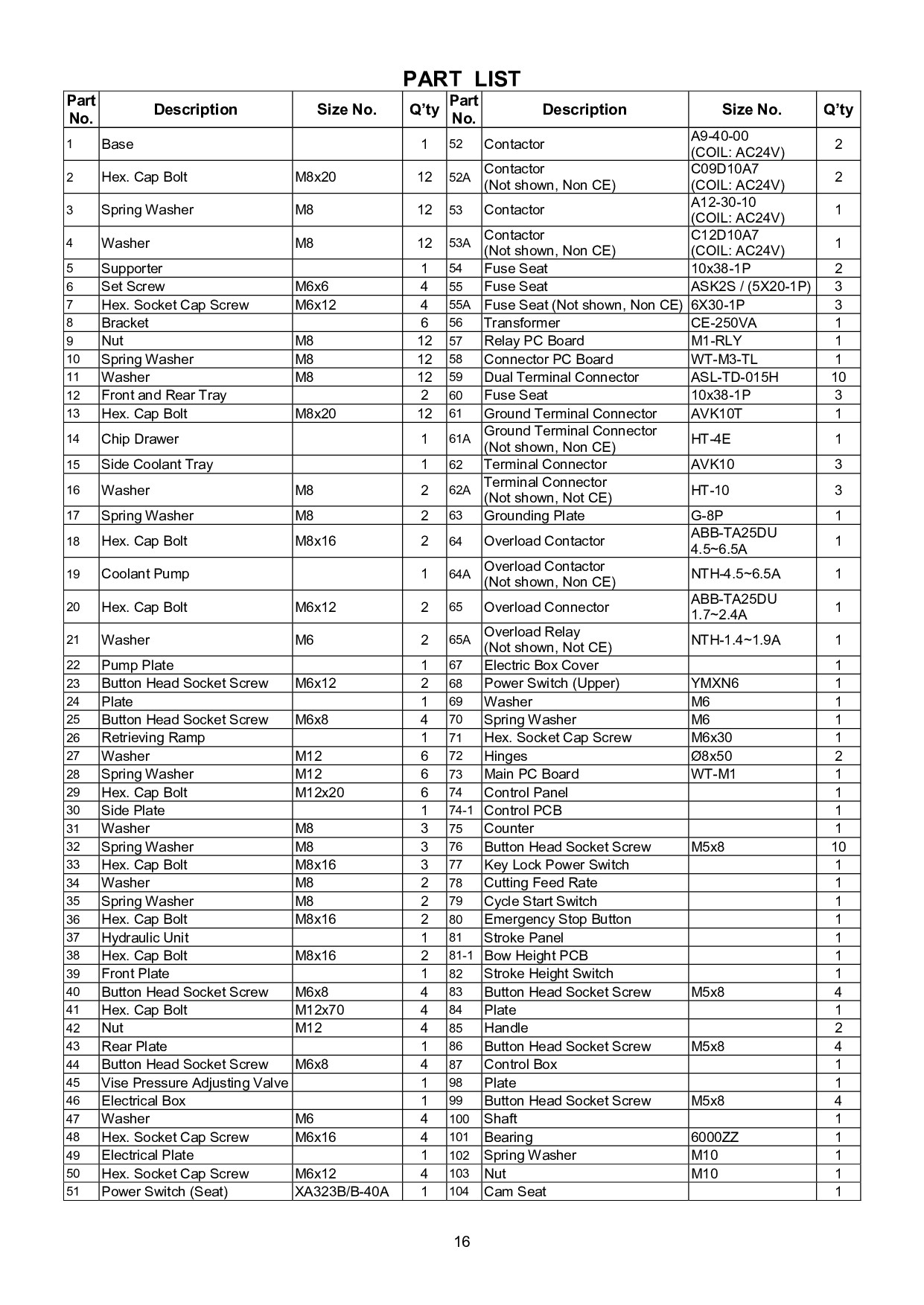

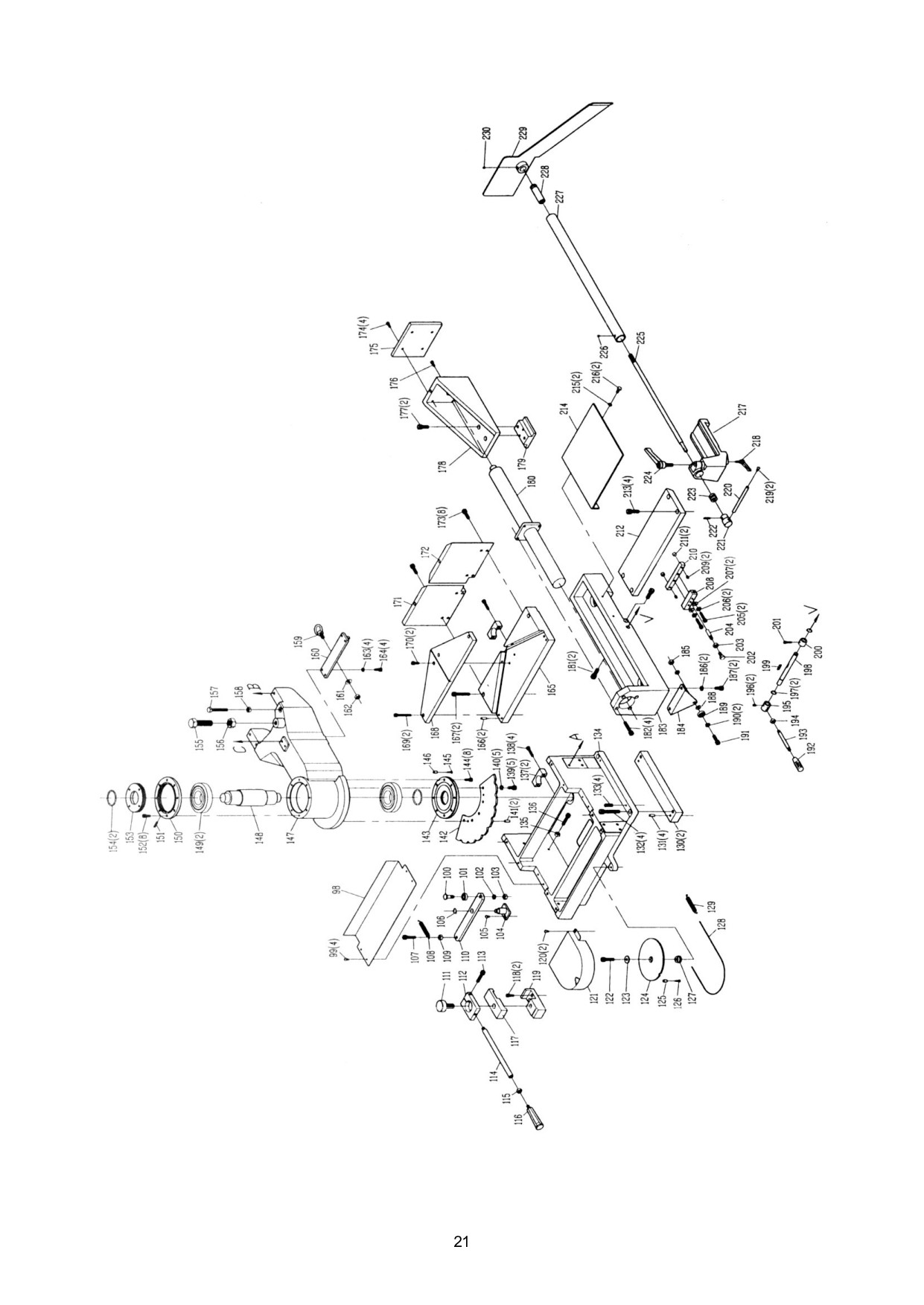

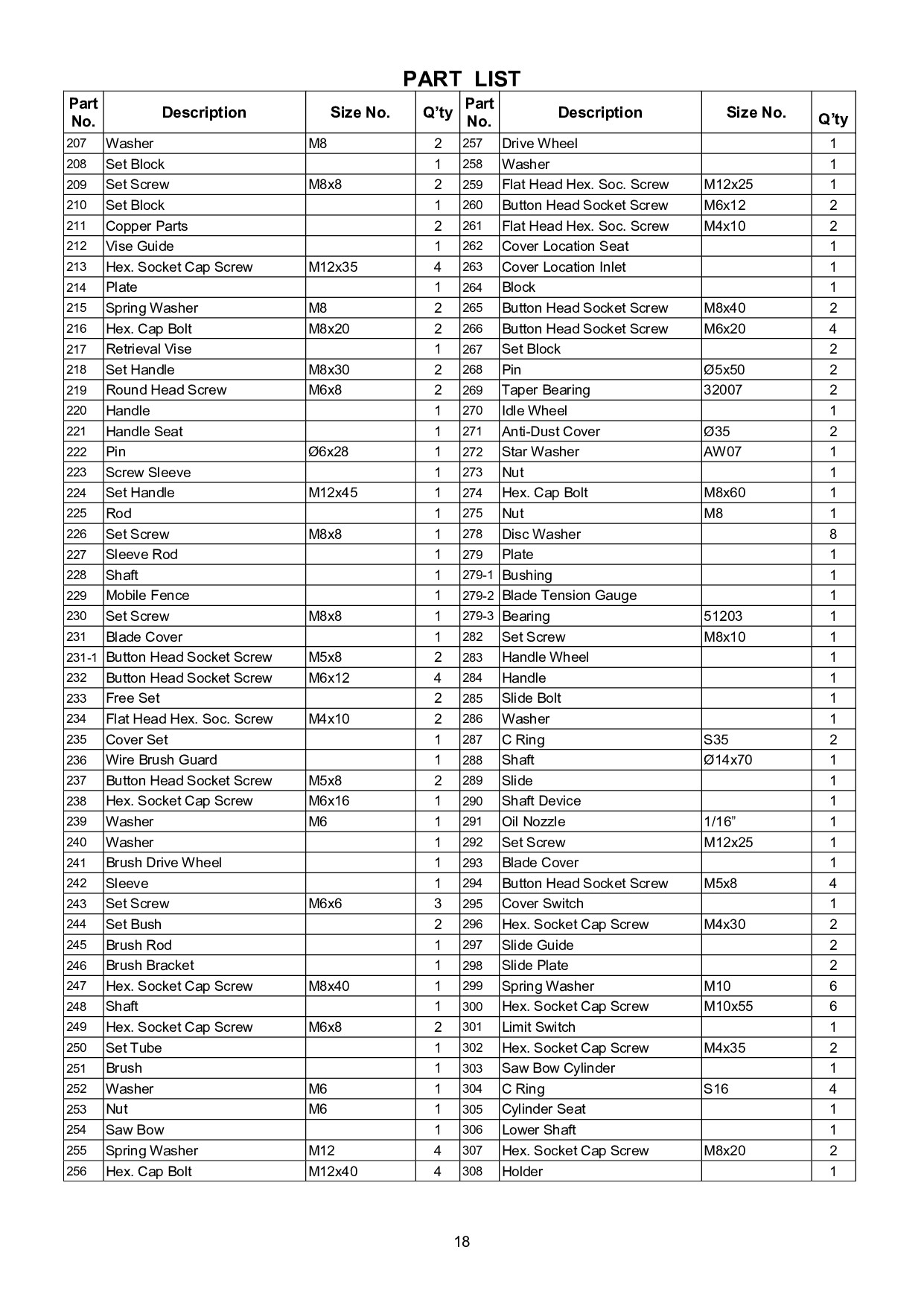

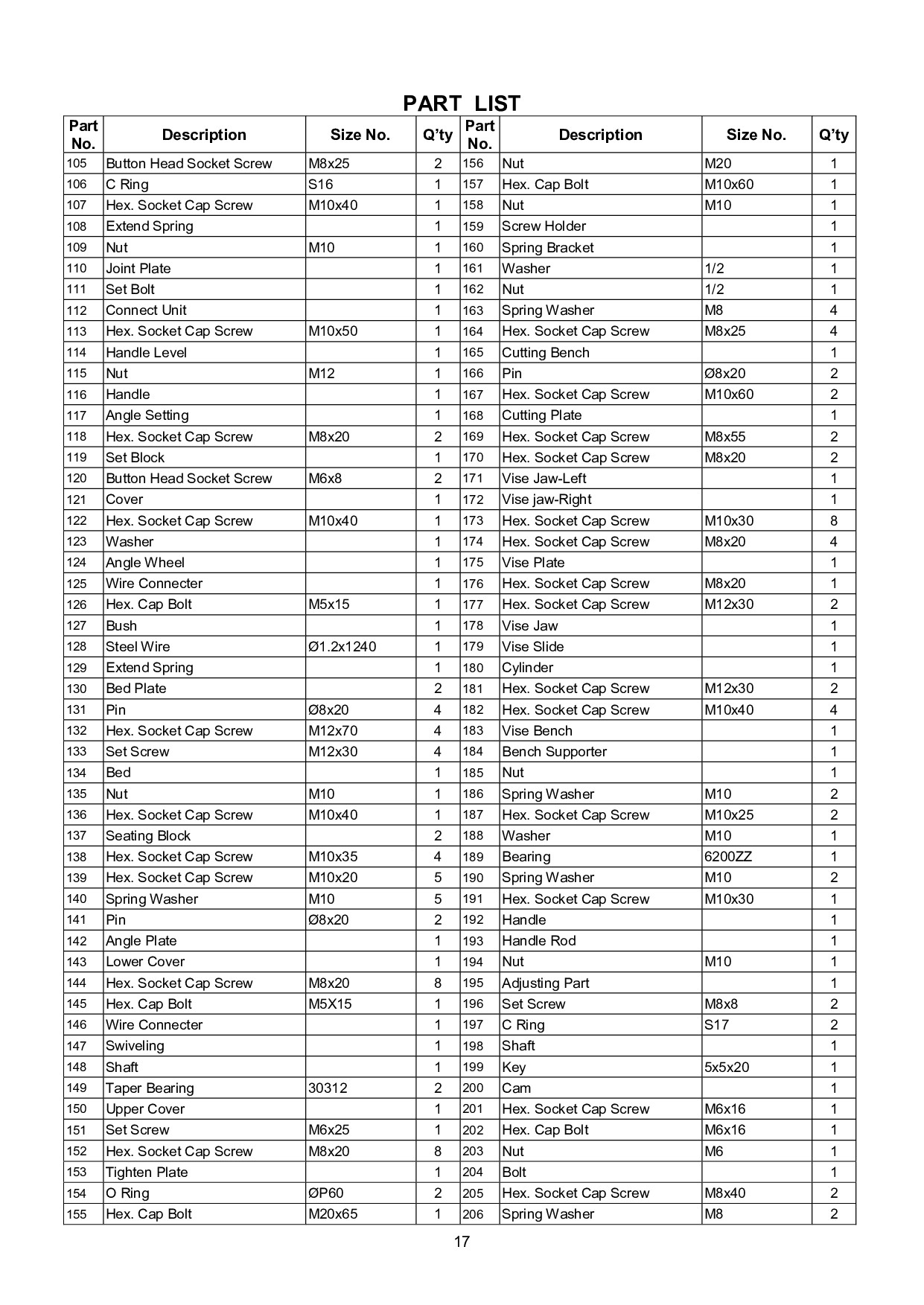

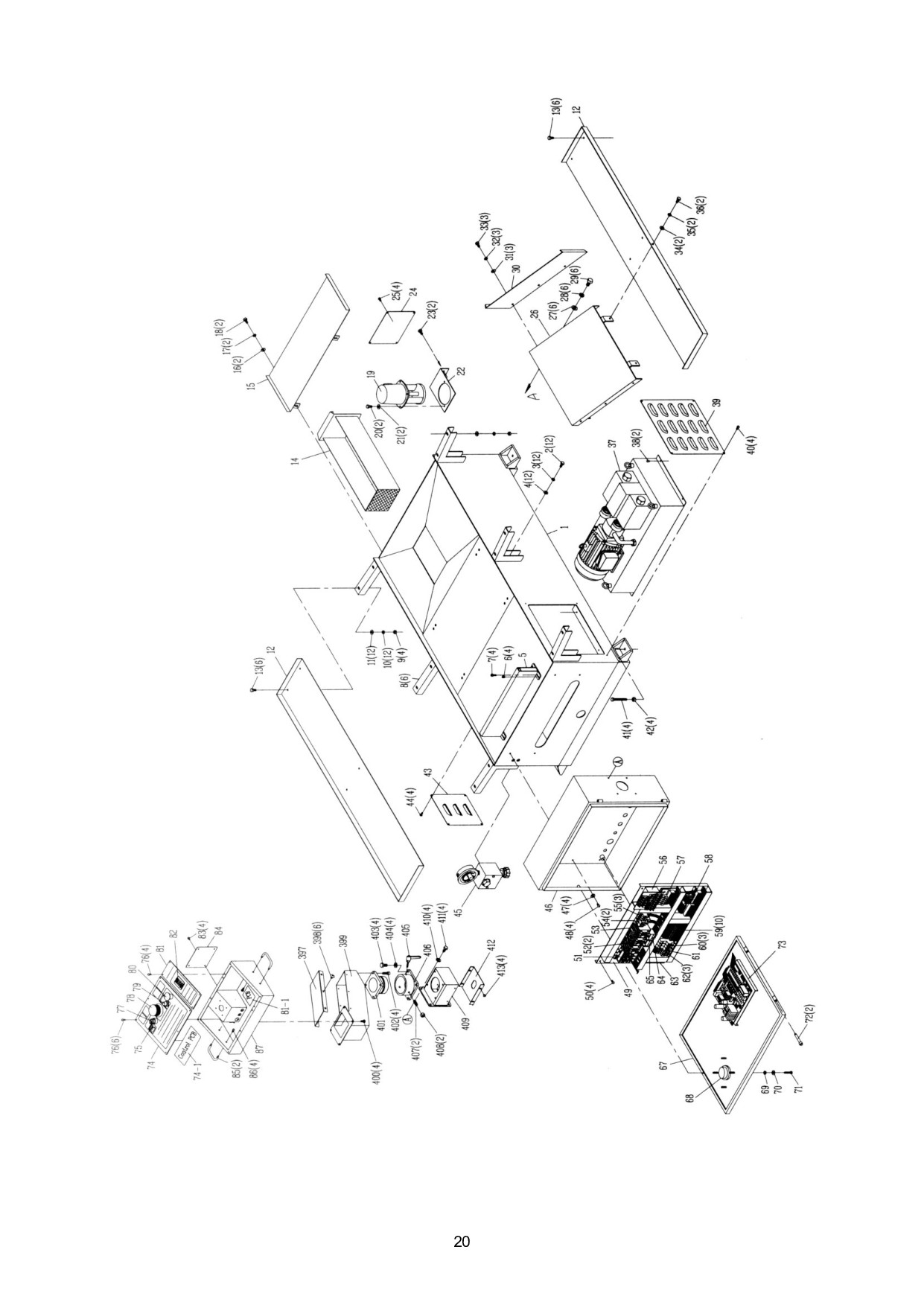

    Níže máte k dispozici nákresy náhradních dílů, nebo si stáhněte pdf ZDE. Díly si můžete objednat skrze formulář nebo na email ZDE.

    PMS-330-510-HAD (seznam-dilu)PMS-330-510-HAD (seznam-dilu)

    PMS-330-510-HAD (seznam-dilu)PMS-330-510-HAD (seznam-dilu)

    PMS-330-510-HAD (seznam-dilu)PMS-330-510-HAD (seznam-dilu)PMS-330-510-HAD (seznam-dilu)
