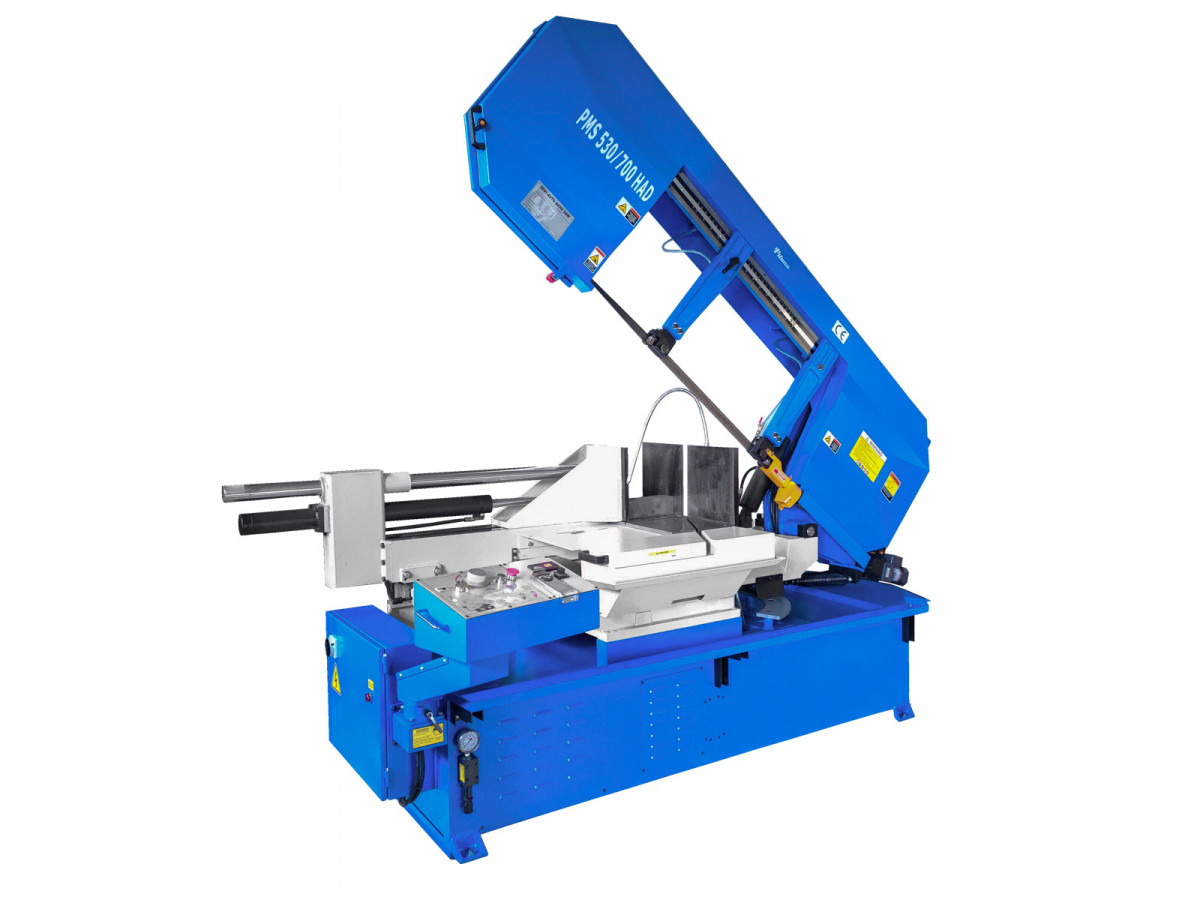

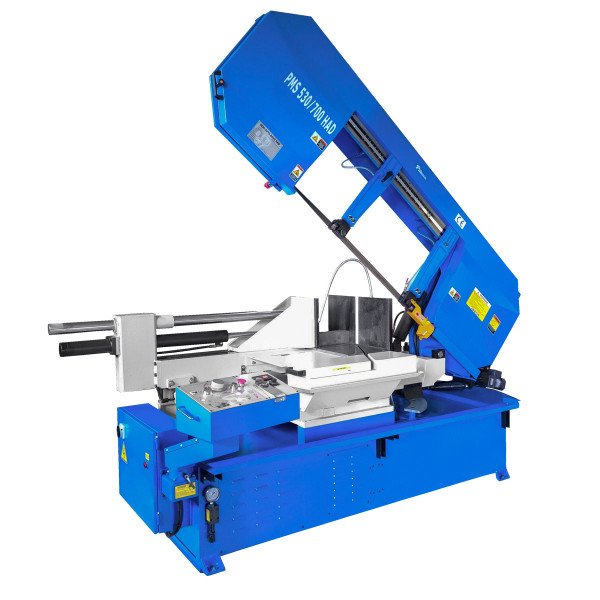

Pásová pila na kov PMS 530/700 HAD Pilana

Pásová pila na kov PMS 530/700 HAD Pilana

Poloautomatická pásová pila PMS 530/700 HAD je určená pro řezání plných materiálů, profilů a trubek. Pila umožňuje řezání na kolmo nebo pod úhlem na jednu stranu do 60°, na druhou do 45°. Pohyb ramene pily upevněného na otočném kloubu ovládaný hydraulicky.

PMS530700HAD
473 000 Kč

473 000 bez DPH

Na objednávku / dotaz
Zeptejte se nás na termín dodání před tím než objednáte zboží

  • DOTAZY na zboží ZDE (technické dotazy, dodání atd.)
  • DOTAZY na zboží ZDE (technické dotazy, dodání atd.)

    * Povinná pole

    Odpovíme vám co nejdříve, zpravidla během pár hodin.

    Odesláním formuláře souhlasíte se zpracováním osobních údajů (číst)

    Zavřít nebo

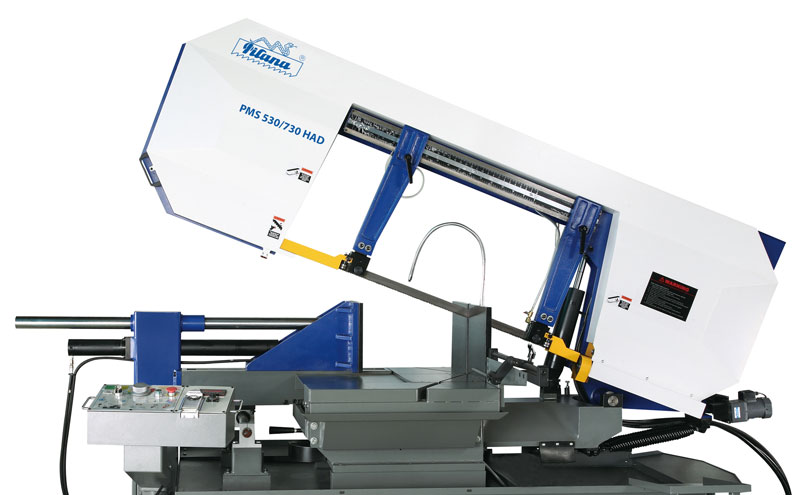

    Plně poloautomatická pásová pila

    řeže i plnou legovanou ocel, to je PMS 530/700 HAD.

    Pásová pila PMS 330/510 HAD

    Plně poloautomatická pásová pila s bezkonkurenční tuhostí, která se odvíjí od celkové hmotnosti stroje. Velká tuhost konstrukce a z toho plynoucí životnost pilových pásů řadí tuto pásovou pilu do nejvyšší třídy v kategorii kloubový poloautomat. Na pile lze bez problému řezat i plnou legovanou ocel až do průměru 530 mm a délky 700 mm. Plynulá regulace otáček je zajištěna mechanickým variátorem, kde lze vidět aktuální řeznou rychlost na digitálním displeji ramene pily.

    Ovládací prvky jsou umístěny na otočném ovládacím panelu pro individuální nastavení. Jedná se o osvědčený typ pásové pily se skvělou dostupností náhradních dílů i po deseti letech provozu, takže se na stroj můžete spolehnout i po dlouhé době provozu. Strojní pásová pila PMS 530/700 HAD je vhodná do dílen a provozů také s nepřetržitým provozem, kde je kladen velký důraz na kvalitu, spolehlivost a životnost strojů.

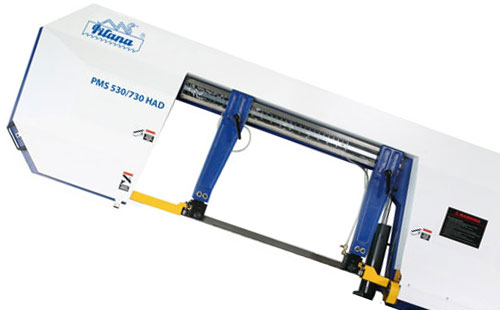

    Rameno pásové pily

    Rameno pásové pily

    Robustní ocelové rameno s velkými oběžnými koly pro co nejmenší úhel lomu pilového pásu. Pilový pás má šířku 41 mm a délku 5330 mm, což snižuje rotaci pilového pásu ke karbidovým vodícím kamenům. Vodící lišty jsou umístěné na rybinové drážce pro rychlé a pevné nastavení. Emulzní chlazení je vyvedeno do vodících kostek pro co nejefektivnější chlazení. Napínání pilového pásu je hydraulické pro snadnou a rychlou výměnu pilového pásu. Čistící kartáček má vlastní elektrický pohon.

    Karbidové vedení pilového pásu

    Karbidové vedení pilového pásu

    Karbidové vedení má na jedné straně drážky pro rozvod chladicí kapaliny, což výrazně zvyšuje otěruvzdornost karbidů a celkově prodlužuje jejich životnost.
    Chlazení je vyvedeno do vodících kostech pro co nejvyšší účinnost.

    Karbidové vedení pilového pásu

    Motor a převodovka

    Motor o výkonu 5,7 kW je spojen s převodovkou klínovým řemenem, kde se nachází variátor pro plynulou regulaci otáček pilového pásu. Variátor je velmi spolehlivé mechanické zařízení pro nastavení řezné rychlosti.

    Nahrazuje složitý a drahý frekvenční měnič, což zvyšuje spolehlivost hlavně v těžkých prašných provozech. Další výhodou je lepší odolnost tohoto systému na výkyvy okolních teplot (nevytápěné haly apod.)

    Motor a převodovka pily
    Ovládací panel pásové pily

    Ovládací panel

    Praktický ovládací panel s kompletní diagnostikou stavu pásová pily za pomocí led diod. Tlačítka mají krytí před vnikem kapaliny stejně jako celý panel, což je veliká výhoda přes konkurenčními ovládacími panely se standardními tlačítky, které jsou náchylné k opotřebení a nespolehlivosti při dlouhodobém používaní. Na panelu najdete nákres pily, kde jsou informační led diody pro jednotlivé části stroje, podle kterých lze přesně určit aktuální stav celého stroje.

    Informační systém stavu pily

    Upínání materiálu

    Hydraulické upínaní s velikým rozsahem až do 700 mm.
    Čelisti svěráku jsou vyrobeny se silné frézované železné plotny se speciální drážkami proti prokluzu kruhových průřezů děleného materiálu.


    Ocelová vyměnitelná čelist svěráku je černěná pro lepší odolnost proti případné oxidaci. Těleso svěráku zabraňuje zanášení svěráku železnými šponami.

    Hydraulické upínání na pile
    Nastavení řezání úkosů

    Řezání úkosů

    Poloautomatická pila má snadné nastavení ramene do úhlu pomocí ruční zajišťovací páky na levou stranu i pravou stranu až do úhlu 60°, kde lze řezat maximální do Ø335 mm.
    Při nastavení ramene do úhlu 45° lze řezat až do Ø490 mm.

    Nastavení řezání úkosů

    Příslušenství k pile PMS 530/700 HAD

    K poloautomatické pásové pile PMS 530/700 HAD lze dokoupit dva druhy dopravníků. Ty které se připevňují přímo ke stroji. Zadní dopravník má 2000 mm a lze ho napojovat na sebe do požadované délky. Přední dopravník má délku 3000 mm a mechanický doraz pro nastavení délek řezu.

    Technické parametry pily:

    Napětí: 400 V
    Motor: 5,7 kW
    Rozměr pásu: 6060 x 41 x 1,3 mm
    Rychlost pásu: 20 - 85 m/min.
    Maximální řezný průměr: 530 mm
    Rozměry stroje: 3270 x 1090 x 1990 mm
    Hmotnost stroje: 1880 kg
    Hmotnost balení: 2010 kg

    Maximální rozměry řezaného materiálu:

    ico-kulaty.svg Profil kulatýico-ctverec.svg Profil čtvercový Profil obdélníkový
    530 mm530 x 530 mm700 x 335 mm
    45°490 mm435 x 435 mm500 x 300 mm
    60°335 mm320 x 320 mm400 x 305 mm
    45°(L)480 mm435 x 435 mm480 x 300 mm
    60°(L)335 mm320 x 320 mm400 x 305 mm

    Pásová pila na kov PMS 530/700 HAD patří do kategorie poloautomatických pil. Pohyb ramene při řezání i vracení zpět do výchozí polohy je řízen hydraulickým válcem. Na ovládacím panelu lze snadno nastavit maximální zdvih ramene, který řídí průběh poloautomatického cyklu. Poloautomatický cyklus zajišťuje po dořezání materiálu automatický zdvih ramene do nastavené polohy a uvolnění hydraulického svěráku obrobku. Posun materiálu zajišťuje obsluha stroje. Rozsah Rozsah úhlového řezání je 60°. Rychlost pilového pásu lze plynule nastavit pomocí variátoru. Aktuální řeznou rychlost pásu vidí obsluha na digitálním displeji. Standardním vybavením této pásové pily na kov je hydraulické napínání pilového pásu. Pomocí otočného ovládacího panelu lze provést všechna potřebná nastavení řezného procesu.

    Napětí
    400 V
    Výkon motoru
    5700 W
    Rozměry pilového pásu
    6060 x 41 x 1,3 mm
    Rychlost pilového pásu
    20 - 85 m/min
    Max. řezný průměr
    530 mm
    Max. řezný úhel
    60°(L)
    Typ pily
    Pásové
    Typ pohonu
    Elektrické
