Gravitační pásová pila na řezání kovů PMS 230/260 - PILANA

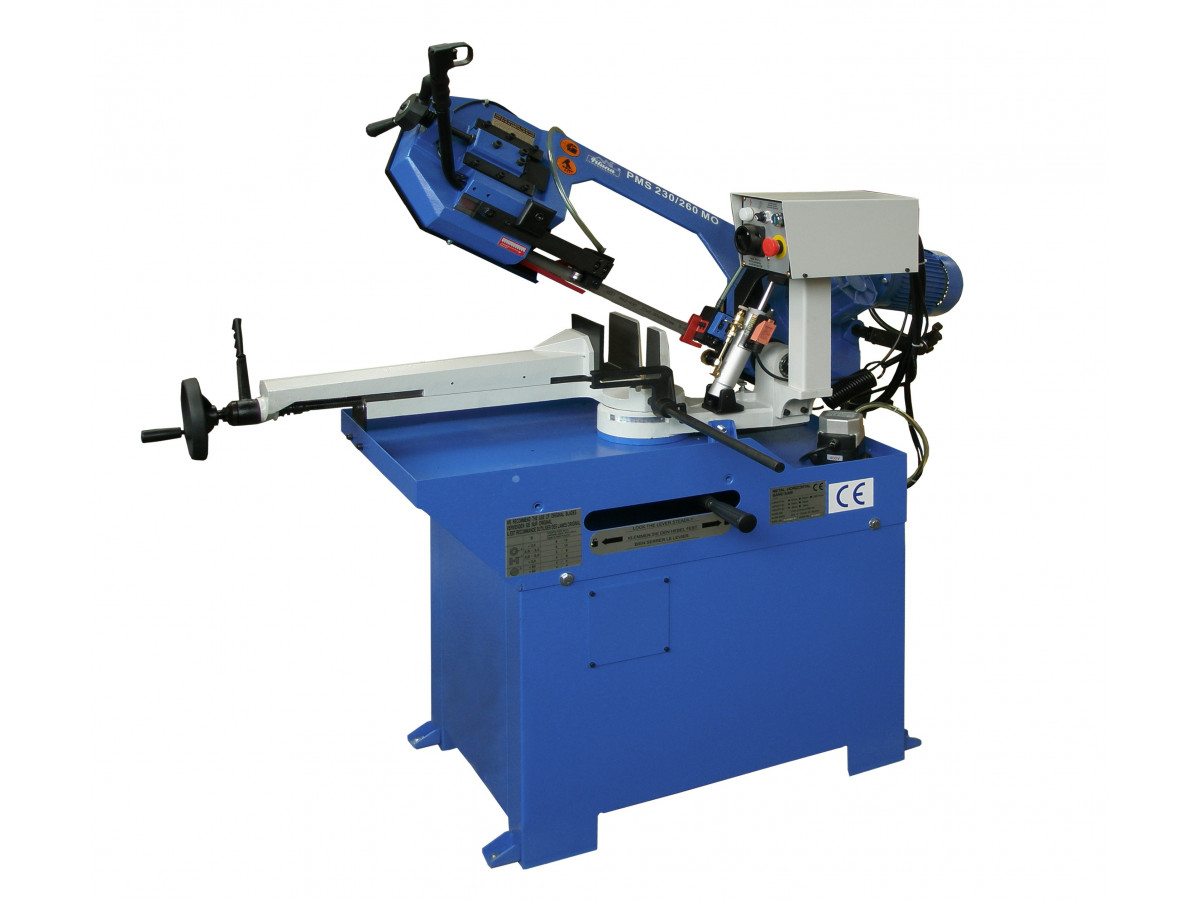

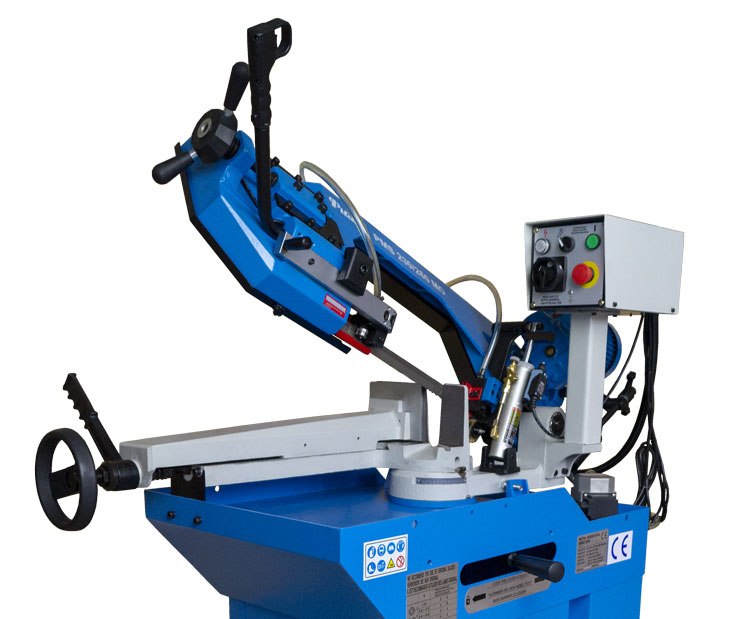

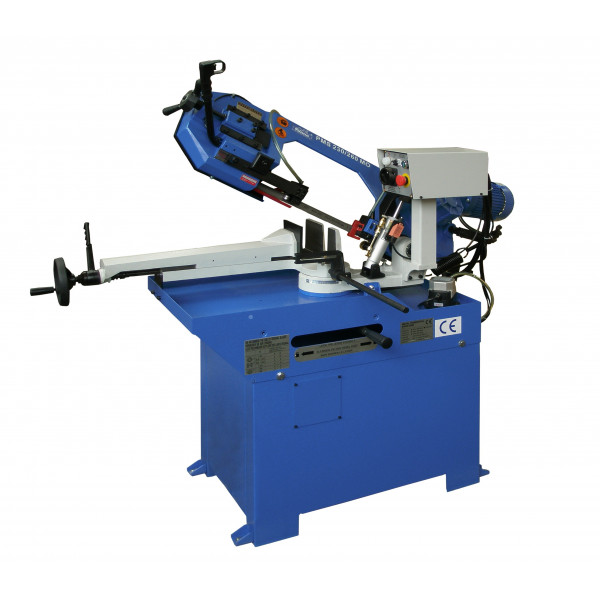

Pásová pila na kov PMS 230/260 MO Pilana

Gravitační pásová pila na kov PMS 230/260 MO je vybavena hydraulickým válcem, který plynule řídí klesání do řezu.
Rychlost posuvu do řezu se nastavuje jednoduše na válci.
Pásová pila na kov PMS 230/260 MO dokáže řezat pod úhlem a to až do 60°.

PMS230260MO
43 140 Kč

43 140 bez DPH

Skladem
Expedujeme obvykle do 1 - 2 dnů

  • DOTAZY na zboží ZDE (technické dotazy, dodání atd.)
  • DOTAZY na zboží ZDE (technické dotazy, dodání atd.)

    * Povinná pole

    Odpovíme vám co nejdříve, zpravidla během pár hodin.

    Odesláním formuláře souhlasíte se zpracováním osobních údajů (číst)

    Zavřít nebo



    Praktická a kvalitní pásová pila

    pro každodenní použití, to je PMS 230/260 MO.

    Pásová strojí pila PMS 230/260 MO patří se stovkami prodaných kusů mezi velmi oblíbené gravitační pily s natáčením do úhlových řezů na jednu stranu. Konstrukce je odsvědčená a neměnná, což zajišťuje stabilní dodávky všech komponentů i po deseti letech provozu.

    Ovládání pily je uzpůsobeno tak, aby obsluha vykonávala co nejmíň zbytečných pohybů při seřizování pásové pily. Stroj se také vyznačuje vysokou kvalitou mechanického zpracování. Na pile lze dělit konstrukční ocel i legovanou ocel v různé profilaci do maximální tloušťky 1 mm včetně plných tyčí až do průměru 230 mm.

    Výhodou oproti menšímu modelu pásové pily (PMS 170/210MO) je, že pila pracuje s nejběžnějším a nejdostupnějším pilovým pásem pro ocel v šířce 27mm.

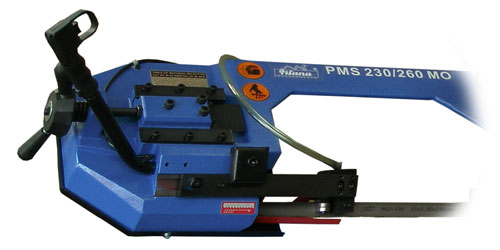

    Rameno pásové pily

    Rameno pily je jeden celistvý odlitý kus litiny, což je u kloubových pil nejlepší možné řešení. Litina díky svým mechanickým vlastnostem výborně absorbuje mikro-vibrace, které vznikají pří každém dělení pilovým pásem. Celková konstrukce ramene tedy zvyšuje životnost pilového pásu, protože eliminací mikro-vibrací dojde ke snížení tření mezí HSS zubem pilového pásu a řezanou ocelí. Robustní rameno pily je usazeno na kloubu s nezničitelnými kuželovými ložisky. Jeho vyvážení je uzpůsobeno tak, aby obsluze stačilo vyvinout jen málo síly pro jeho zvednutí i bez pomocí proti vratných pružin pro ruční řezání.

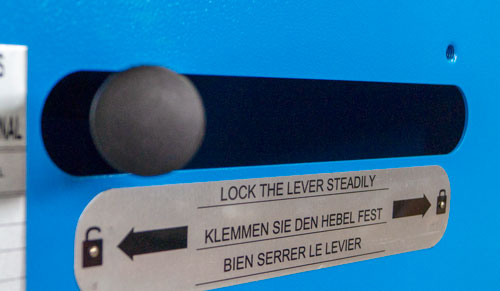

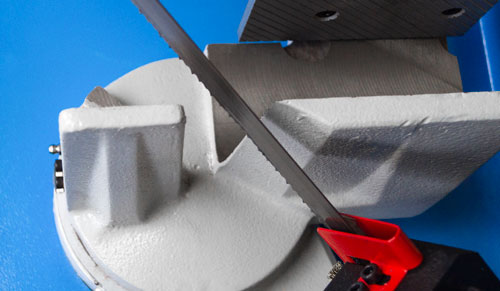

    Řezání úkosů

    Gravitační pásová pila má snadné nastavení ramene do úhlu pomocí ruční zajišťovací páky. Na levou stranu až do úhlu 60°, kde lze řezat maximální do Ø90 mm. Při nastavení ramene do úhlu 45° lze řezat až do Ø150 mm.

    Ruční a gravitační možnost řezání

    Pro menší rozměry a profilovou ocel lze využít ruční mód, kde je průtok na gravitačním válci povolen na maximum a proti vrtné pružiny jsou nastaveny tak, aby zajišťovaly mírný odpor obsluze pily při tlaku do řezu. Tento sytém umožňuje plynuleji regulovat lidskou sílu při tlaku ramene do řezu. Pás se spouští na rukojeti připevněné k ramenu. Neodmyslitelnou součástí je gravitační průtokový hydraulický válec, který umožňuje nastavení plynulého pohybu ramene do řezu. Natavení posuvu do řezu na válci je přesné a umožňuje Vám přesně reagovat na daný průřez řezaného materiálu na pile, který se v průběhu řezu mění. Při zvýšení zátěže, kterou doprovází zvýšení vibrací a hluku lze posuv jednoduše stáhnout a docílit co nejpřesnějšího řezu a co nejvyšší životnosti pilového pásu. Na průtokovém válci je koncový spínač, který vypne běh pilového pásu po dokončení řezu, což je výhodné u větších průřezů, kde samotný řez trvá i několik minut.

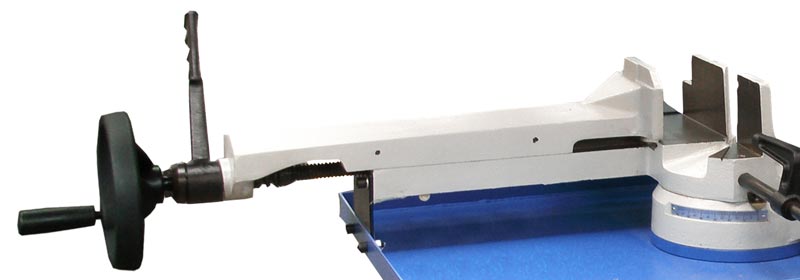

    Upínání materiálu

    Osvědčený systém upínání materiálu, kde rychle nastavíte polohu posuvné čelisti svěráku za pomocí ručního kola.
    K uchopení materiálu slouží polohovatelná litinová páka, ta zajistí pevné sevření různých profilací materiálu včetně rotačních tyčí, kde jsou styčné body uchopení nejmenší.
    Pevné uchopení materiálu ve svěráku je velmi důležitá, protože jakýkoliv pohyb děleného materiálu při řezu znamená zničení pilového pásu.

    Čistící kartáček

    Pila má volně uložený čistící kartáček, který vynáší ocelové třísky ze zubové mezery pilového pásu, a tím prodlužuje jeho životnost. Kartáček lze výškově nastavit dle jeho postupného opotřebení.

    Karbidové vedení pilového pásu

    Vodící kostky pro pilový pás jsou ze slinutého karbidu pro co nejvyšší otěruvzdornost a tepelnou odolnost. V karbidech jsou vybroušeny drážky, které slouží pro lepší rozvod chladicí kapaliny mezí vodítky a pilovým pásem. S karbidovými vodítky pilového pásu lze jednoduše manipulovat pro nastavení co ideální mezery. Pilový pás má šířku 27 mm.

    Chlazení pily

    Chlazení pily je praktický vyvedeno do vodících kostek pro co nejvyšší účinnost chlazení.
    Cyklus chlazení se spouští automaticky s pilových pásem a lze ho snadno regulovat na škrtícím ventilu.
    Nádrž chlazení je snadno dostupná pro pohledné čištění. Součásti pily je odkapávací plech.

    Příslušenství k pile PMS 230/260 MO

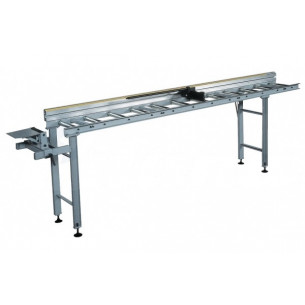

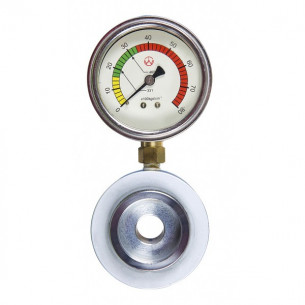

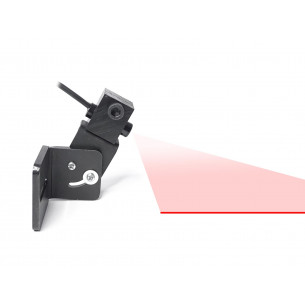

    K pásové pile PMS 230/260 MO lze dokoupit různorodé příslušenství jako dopravníky, které se připevňují přímo ke stroji. Zadní dopravník má 2000 mm a lze ho napojovat na sebe do požadované délky. Přední dopravník má délku 3000 mm a mechanický doraz pro nastavení délek řezu. V nabídce je také tenzometr pro indikaci napnutí pilového pásu a laserová ryska, která projektuje budoucí řeznou líni na dělený materiál.

    Technické parametry pily:

    Napětí: 400 V
    Motor: 1,1 kW
    Rozměr pásu: 2460 x 27 x 0,9 mm
    Rychlost pásu: 36, 72 m/min.
    Maximální řezný průměr: 230 mm

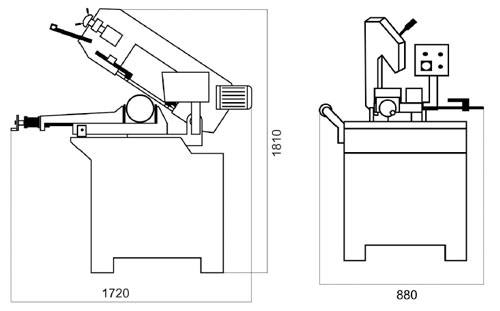

    Rozměry stroje: 1549 x 737 x 1800 mm
    Hmotnost stroje: 216 kg
    Hmotnost balení: 250 kg

    Maximální rozměry řezaného materiálu:

    ico-kulaty.svg Profil kulatýico-ctverec.svg Profil čtvercový Profil obdélníkový
    230 mm220 x 220 mm260 x 110 mm
    45°150 mm145 x 145 mm200 x 125 mm
    60°90 mm85 x 85 mm

    Gravitační pásová pila na kov PMS 230/260 MO je vybavena hydraulickým válcem, který plynule řídí klesání do řezu. Rychlost posuvu do řezu se nastavuje jednoduše na válci. Na této pile lze nastavit také ruční mód, kde můžete řezat pomocí rukojeti, na které je spínač pro spuštění chodu pásu a posuv do řezu ovládáte dle vlastního odhadu. Tento ruční mód má využití především u menších průřezů materiálu, kde Vám ušetří čas.

    Napětí
    400 V
    Výkon motoru
    1100 W
    Rozměry pilového pásu
    2460 x 27 x 0,9 mm
    Rychlost pilového pásu
    36 - 72 m/min
    Max. řezný průměr
    230 mm
    Max. řezný úhel
    60°
    Typ pily
    Pásové
    Typ pohonu
    Elektrické

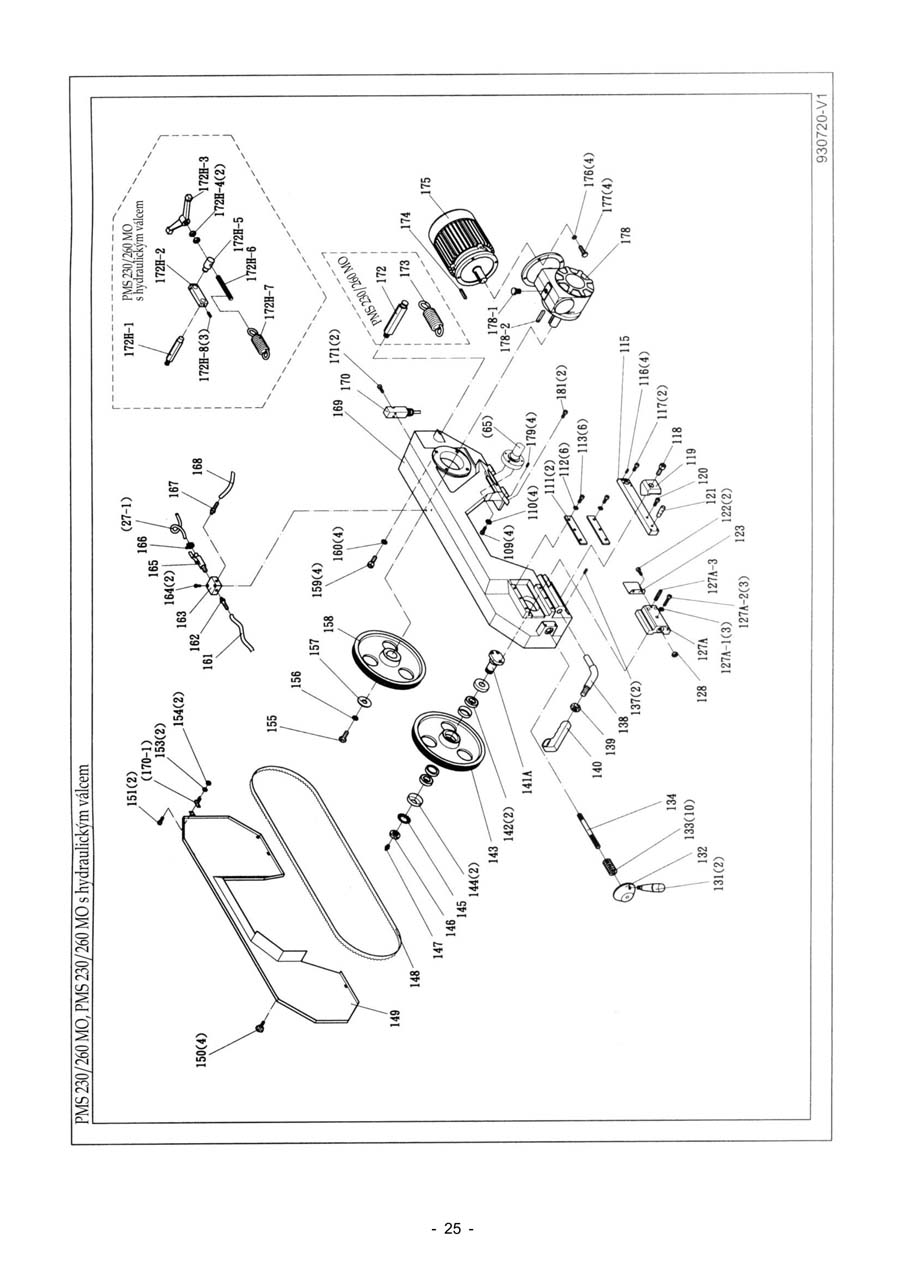

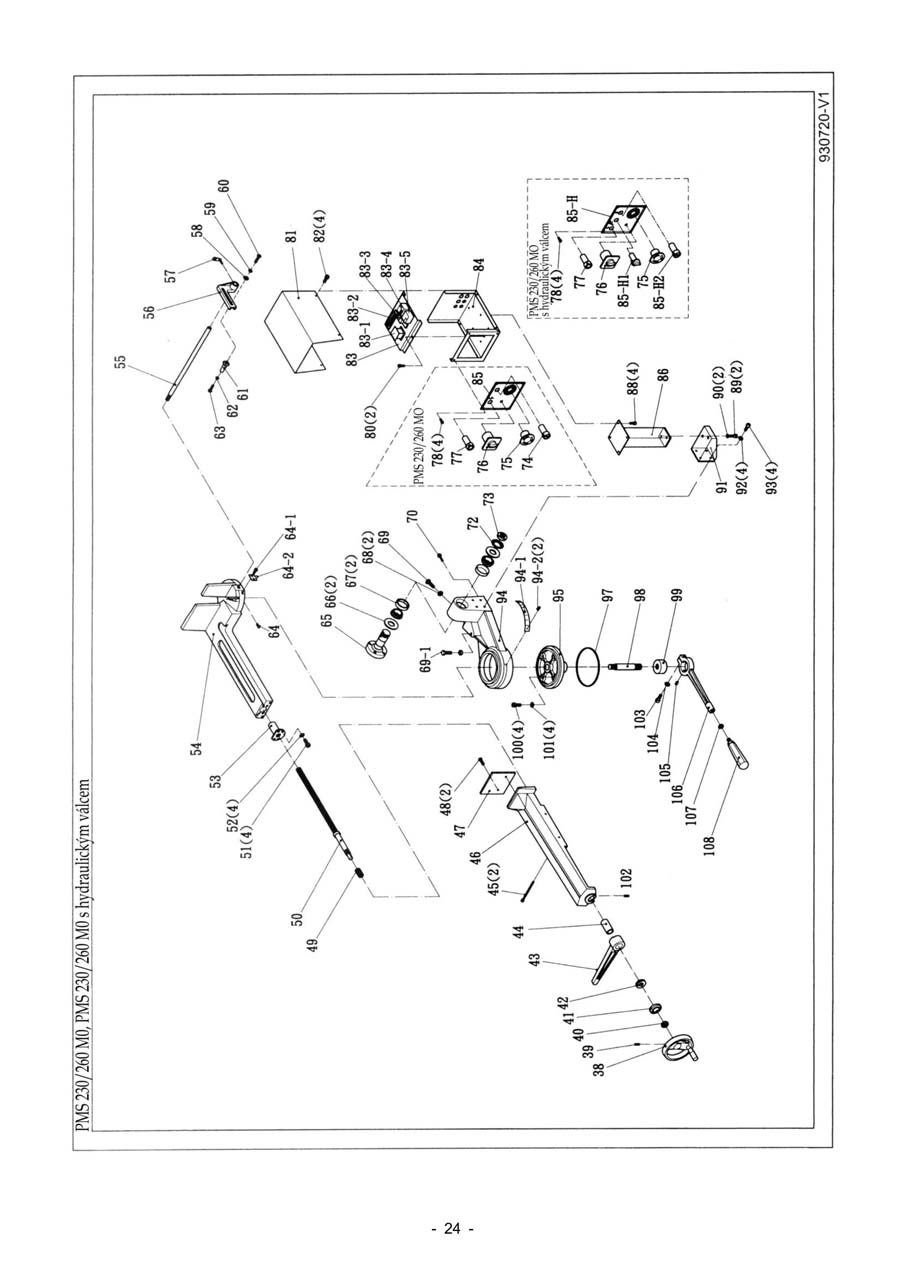

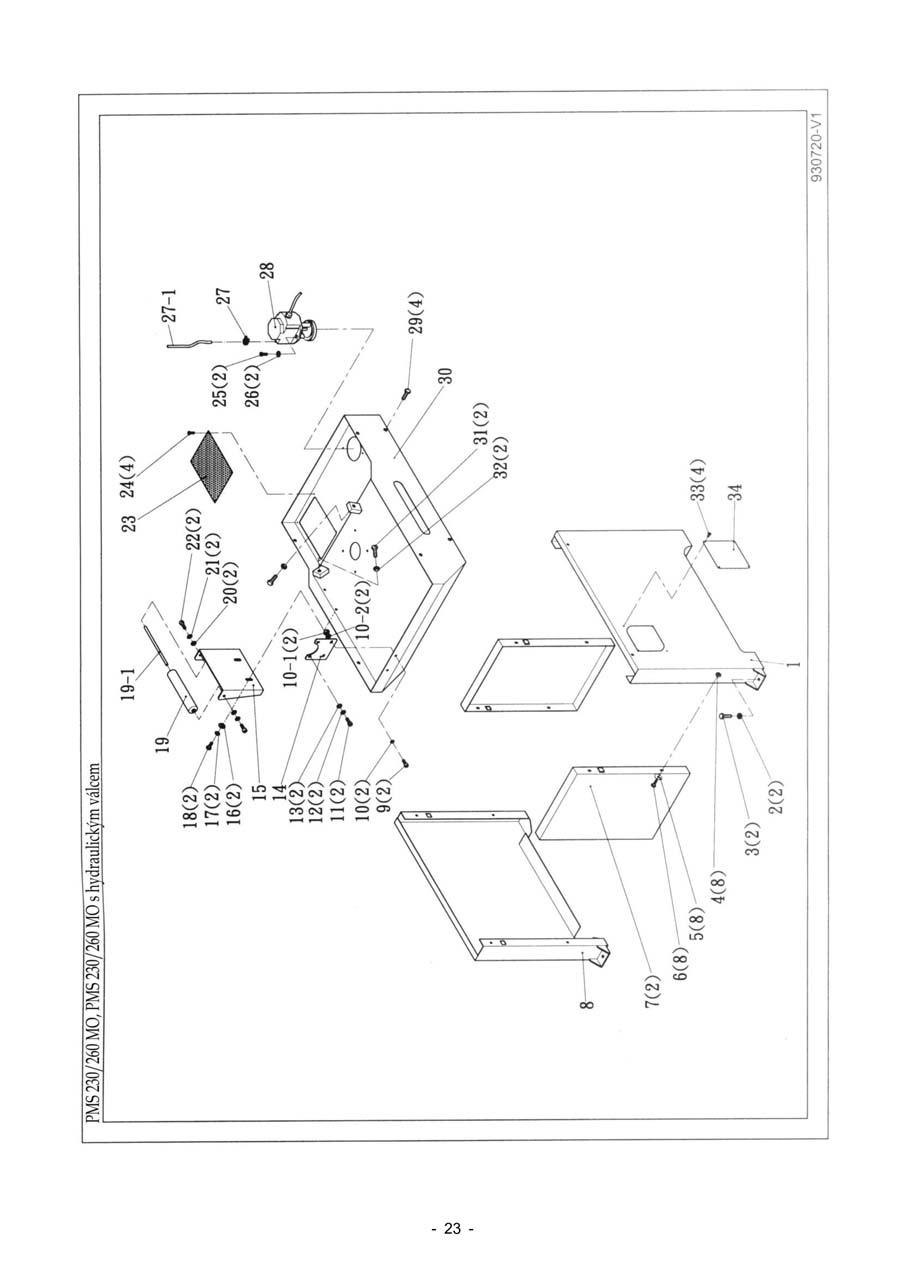

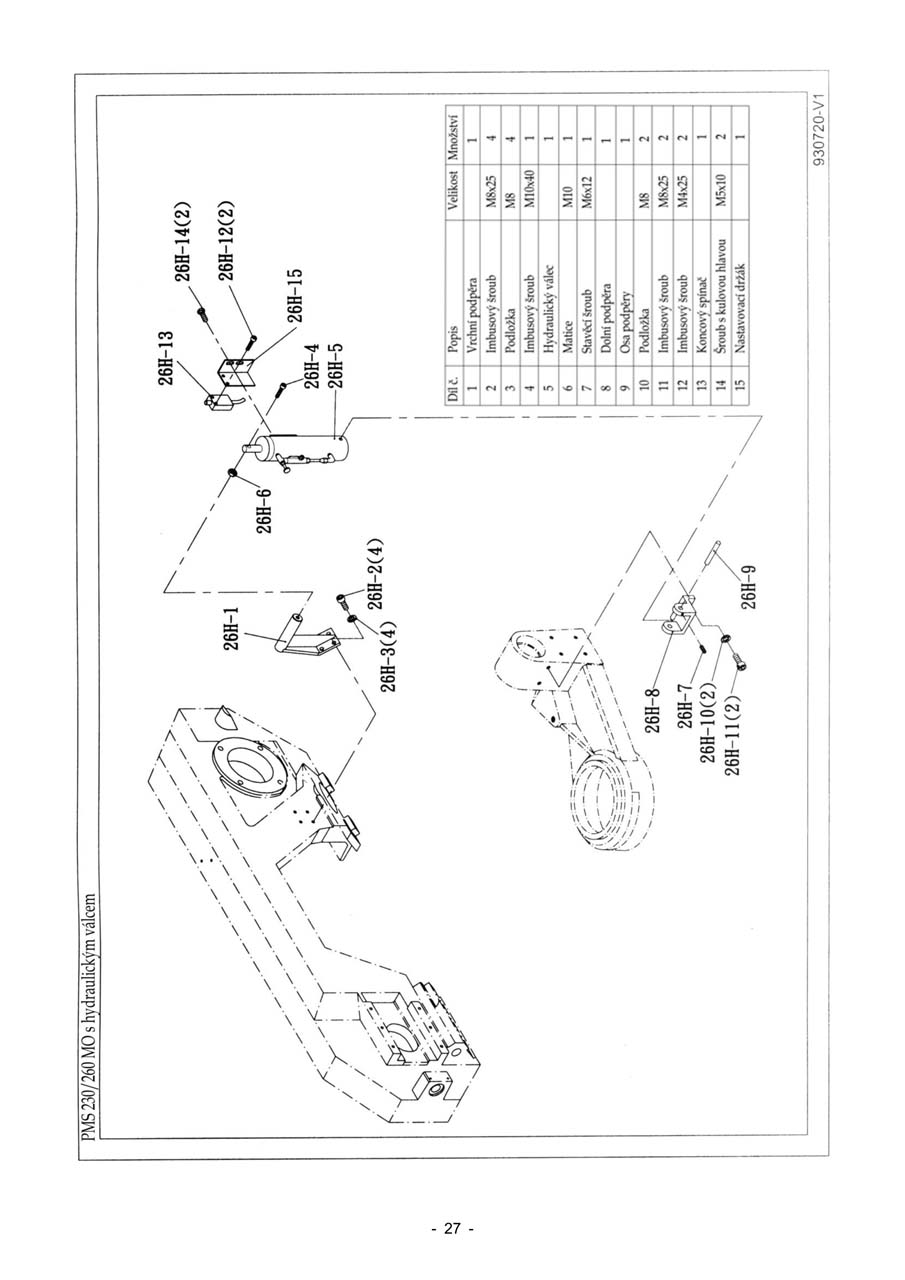

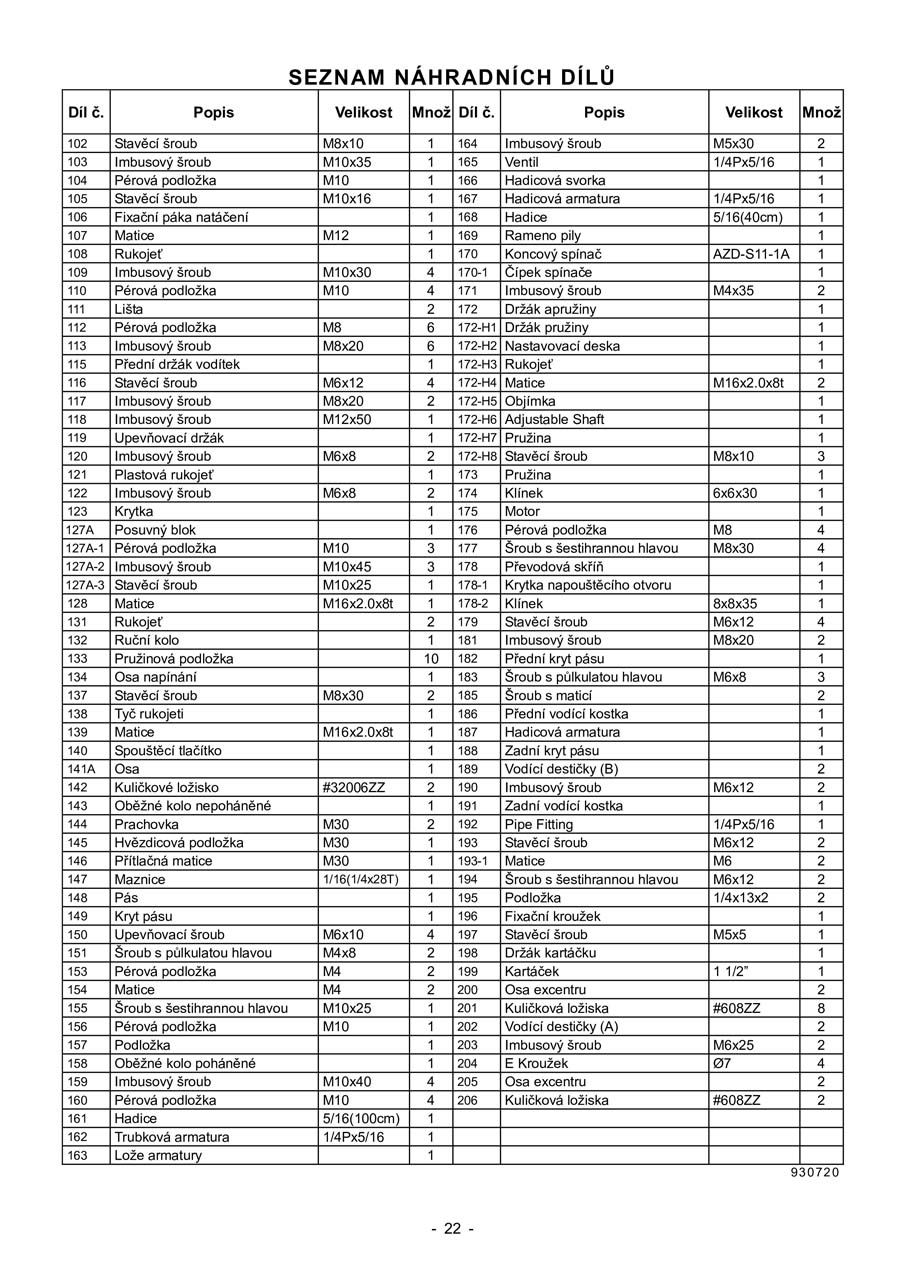

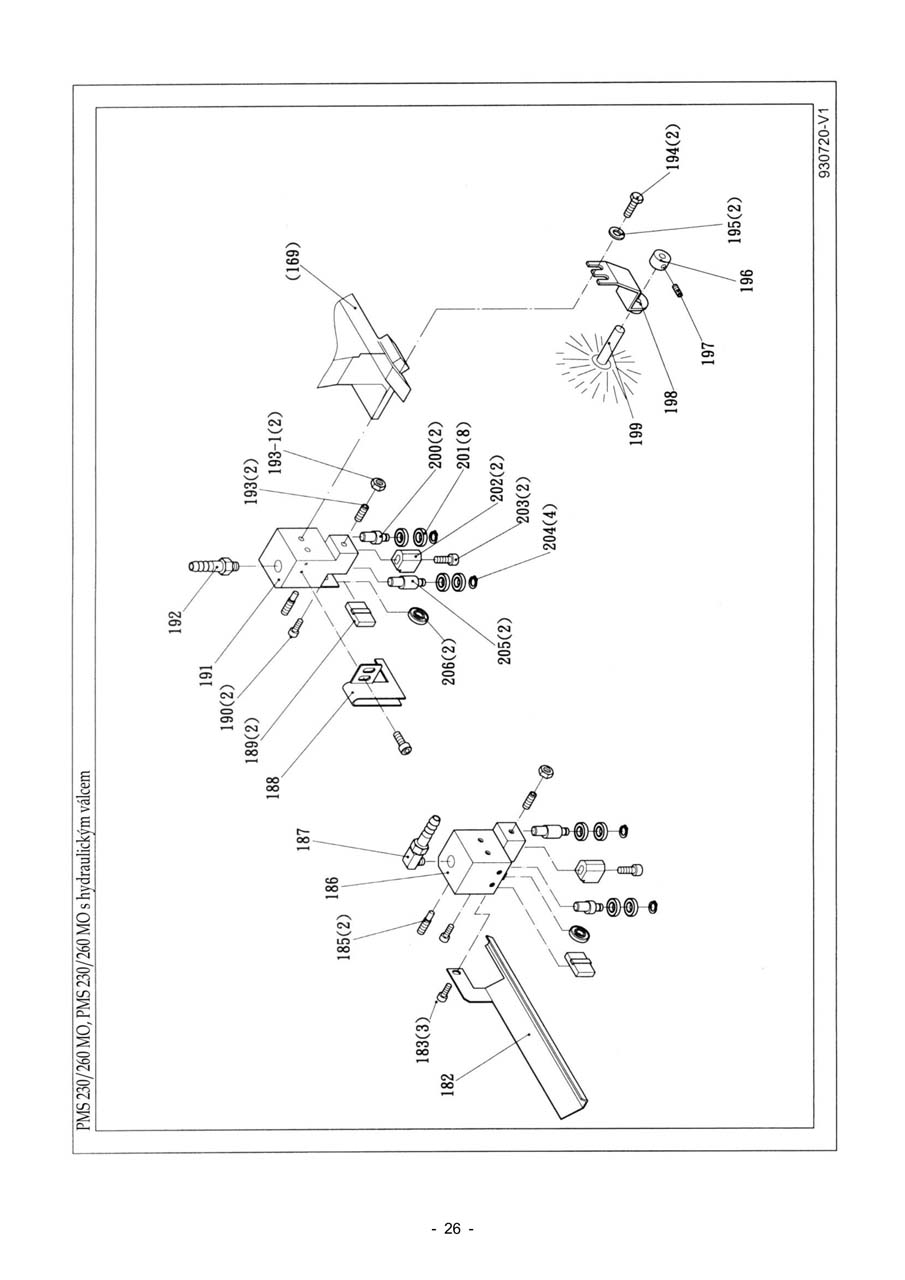

    Níže máte k dispozici nákresy náhradních dílů, nebo si stáhněte pdf ZDE. Díly si můžete objednat skrze formulář nebo na email ZDE.

    PMS-230-260-MO (seznam-dilu)PMS-230-260-MO (seznam-dilu)

    PMS-230-260-MO (seznam-dilu)PMS-230-260-MO (seznam-dilu)

    PMS-230-260-MO (seznam-dilu)PMS-230-260-MO (seznam-dilu)PMS-230-260-MO (seznam-dilu)
