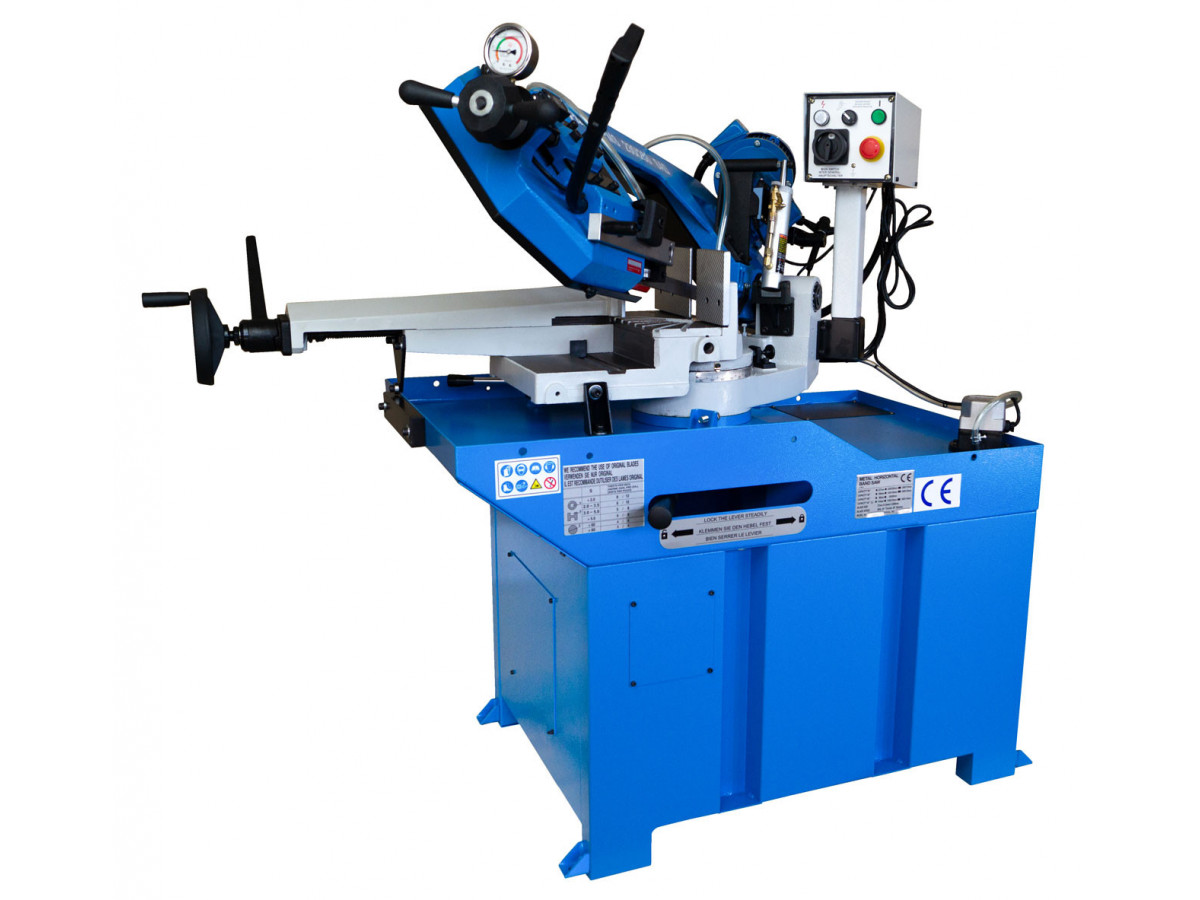

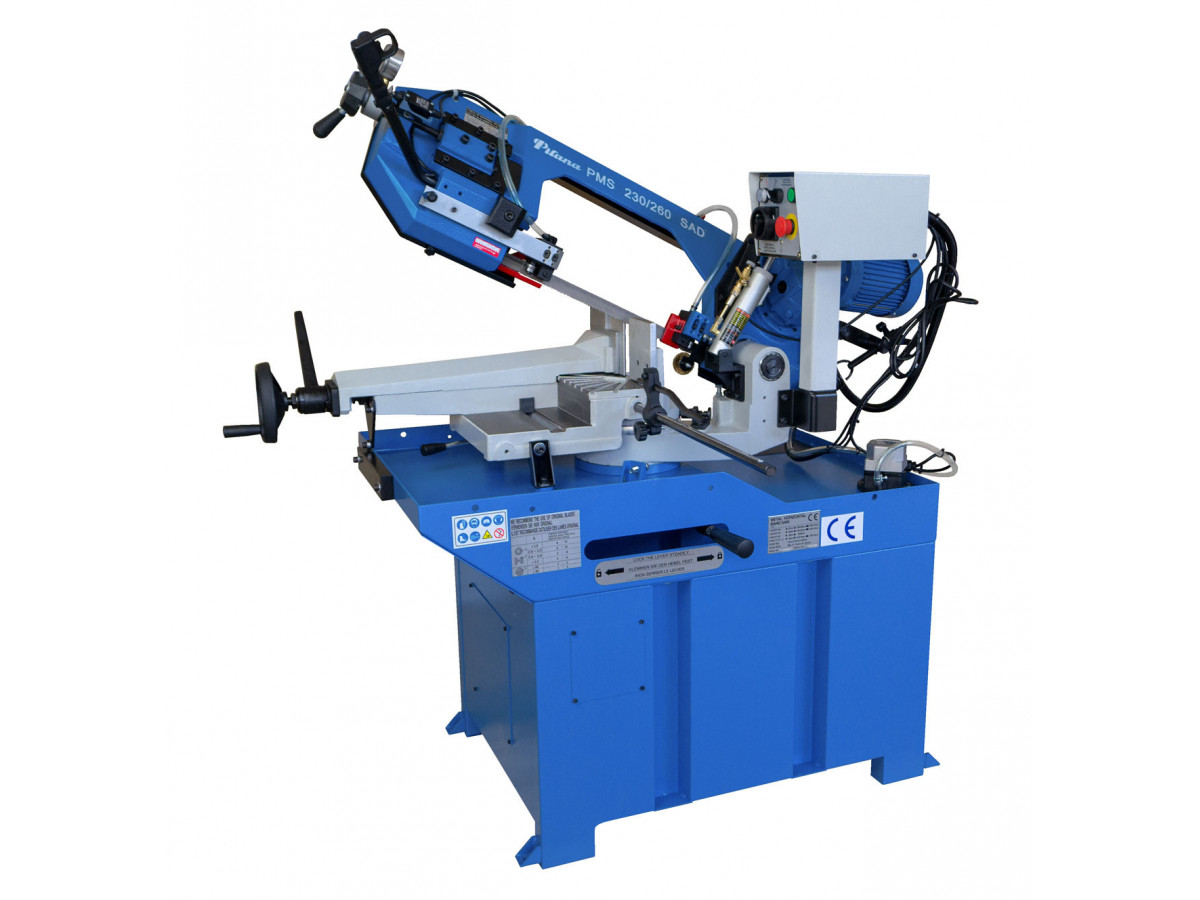

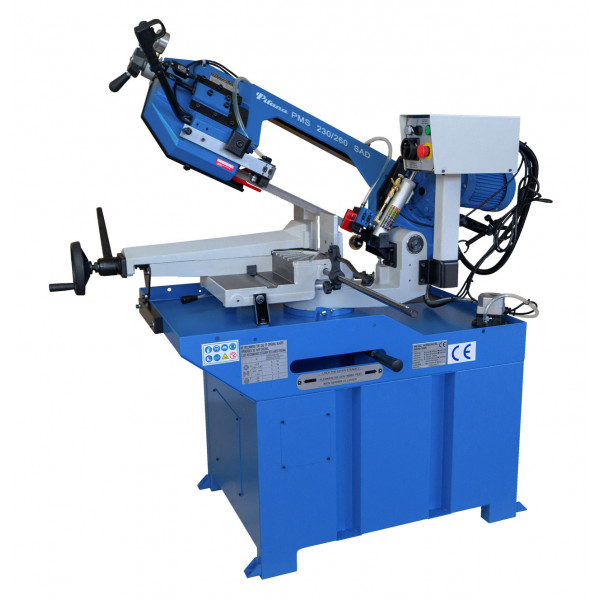

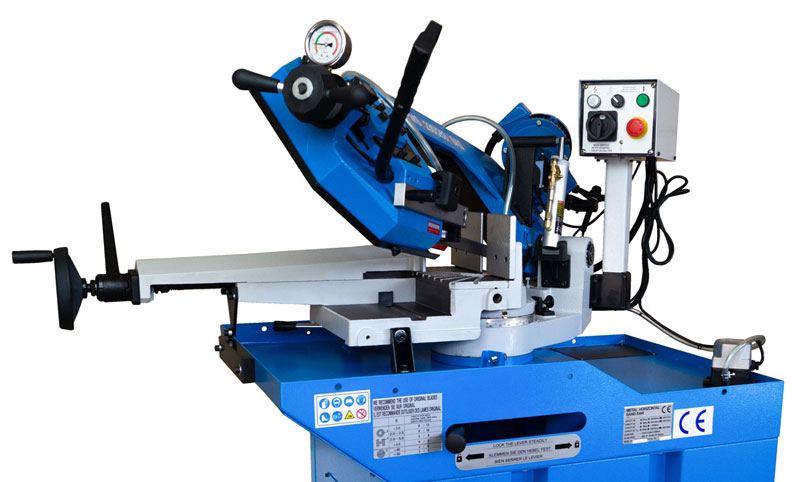

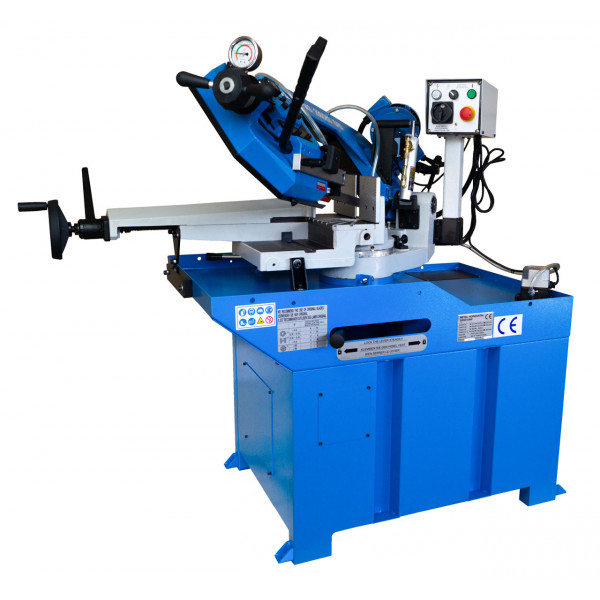

Gravitační pásová pila na kov PMS 230/260 SAD je vybavena hydraulickým válcem, který plynule řídí klesání do řezu.
Rychlost posuvu do řezu se nastavuje jednoduše na válci.
Gravitační pásová pila na kov PMS 230/260 SAD je vybavena hydraulickým válcem, který plynule řídí klesání do řezu. Rychlost posuvu do řezu se nastavuje jednoduše na válci. Na této pile lze nastavit také ruční mód, kde můžete řezat pomocí rukojeti, na které je spínač pro spuštění chodu pásu a posuv do řezu ovládáte dle vlastního odhadu. Tento ruční mód má využití především u menších průřezů materiálu, kde nechcete ztrácet čas.
s natáčením do úhlu na obě strany, to je PMS 230/260 SAD.
Pásová pila s bezkonkurenční tuhostí a robustností, která se odráží v její váze. Stroj je určen do všech provozů včetně těch nepřetržitých. Vysoká kvalita zpracování jednotlivých dílů zaručuje dlouhou živnost celého ústrojí. Na strojní pásovou pilu SAD je 24 měsíční záruka, což dokazuje, že tento stroj patří v rámci konkurence na trhu do té nejvyšší třídy.
Na pile lze dělit konstrukční ocel i legovanou ocel v různé profilaci do maximální tloušťky 1 mm včetně plných tyčí až do průměru 230 mm, dále lze využít přídavné příslušenství pro řezání více tyčí najednou. Konstrukce stroje je odsvědčená a neměnná, což zajišťuje stabilní dodávky všech komponentů stroje i po deseti letech provozu.
Pokud hledáte pásovou pilu, na kterou se můžete spolehnout v každé situaci, tak model SAD je tou nejlepší volbou.

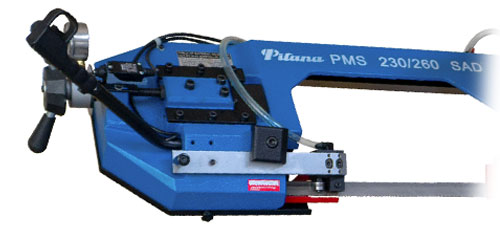

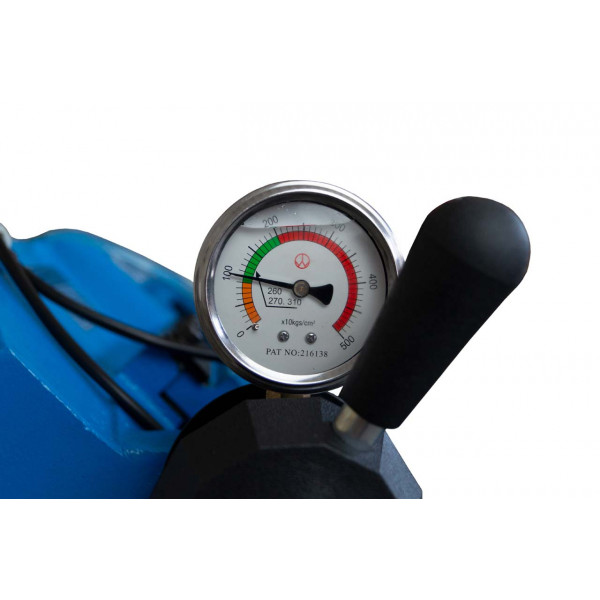

Rameno pily je jeden celistvý odlitý kus litiny, což je u kloubových pil nejlepší možné řešení. Litina díky svým mechanickým vlastnostem výborně absorbuje mikro-vibrace, které vznikají pří každém dělení pilovým pásem. Celková konstrukce ramene tedy zvyšuje životnost pilového pásu, protože eliminací mikro-vibrací dojde ke snížení tření mezí HSS zubem pilového pásu a řezanou ocelí. Robustní rameno pily je usazeno na kloubu s nezničitelnými kuželovými ložisky. Jeho vyvážení je uzpůsobeno tak, aby obsluze stačilo vyvinout jen málo síly pro jeho zvednutí i bez pomocí proti vratných pružin pro ruční řezání. Litinové rameno pily je vybaveno ukazatelem napnutí pásů s automatickou detekcí přetrženého pásu.

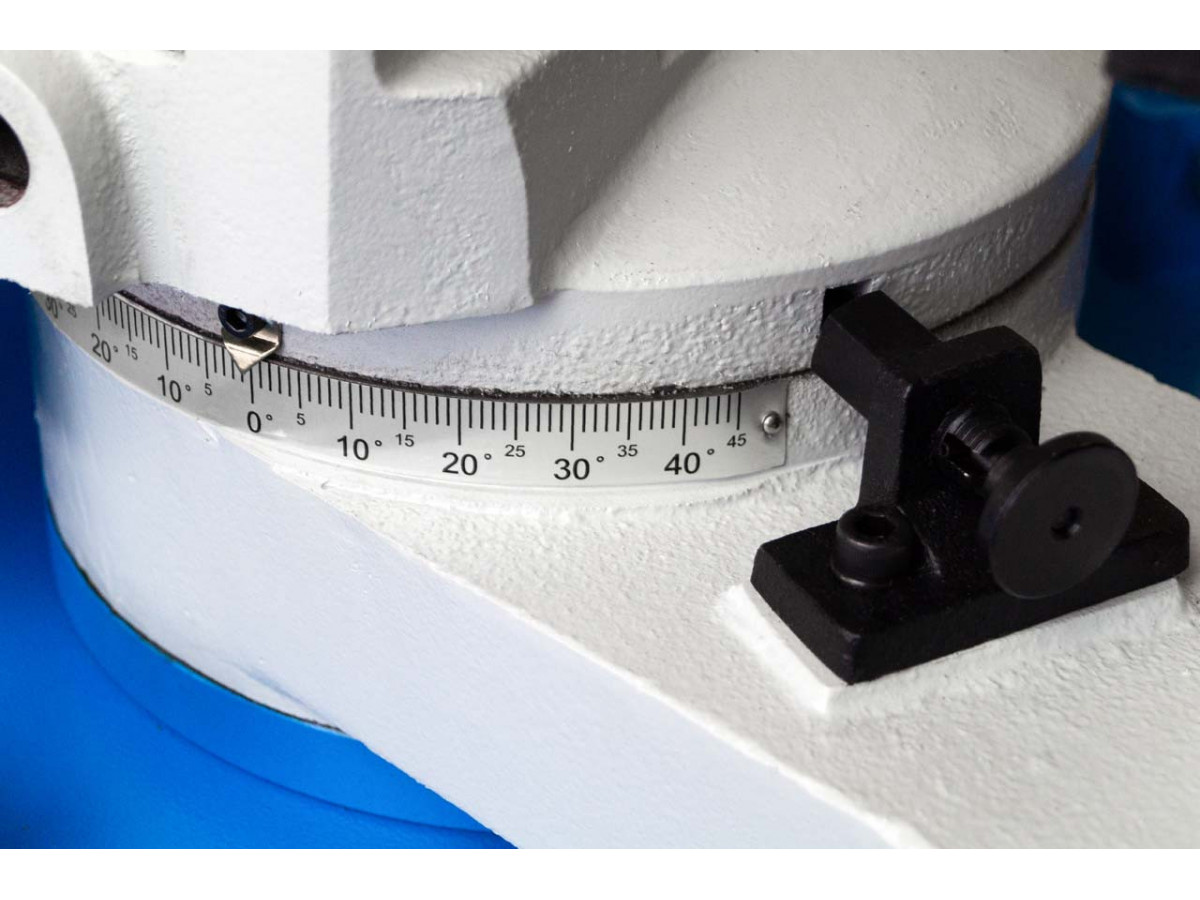

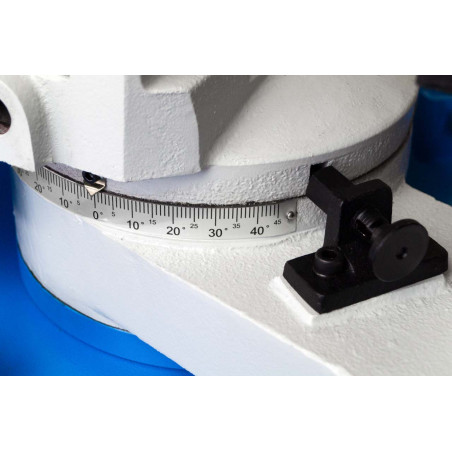

Gravitační pásová pila má snadné nastavení ramene do úhlu pomocí ruční zajišťovací páky. Na levou stranu až do úhlu 60°, kde lze řezat maximální do Ø90 mm. Při nastavení ramene do úhlu 45° lze řezat až do Ø150 mm.

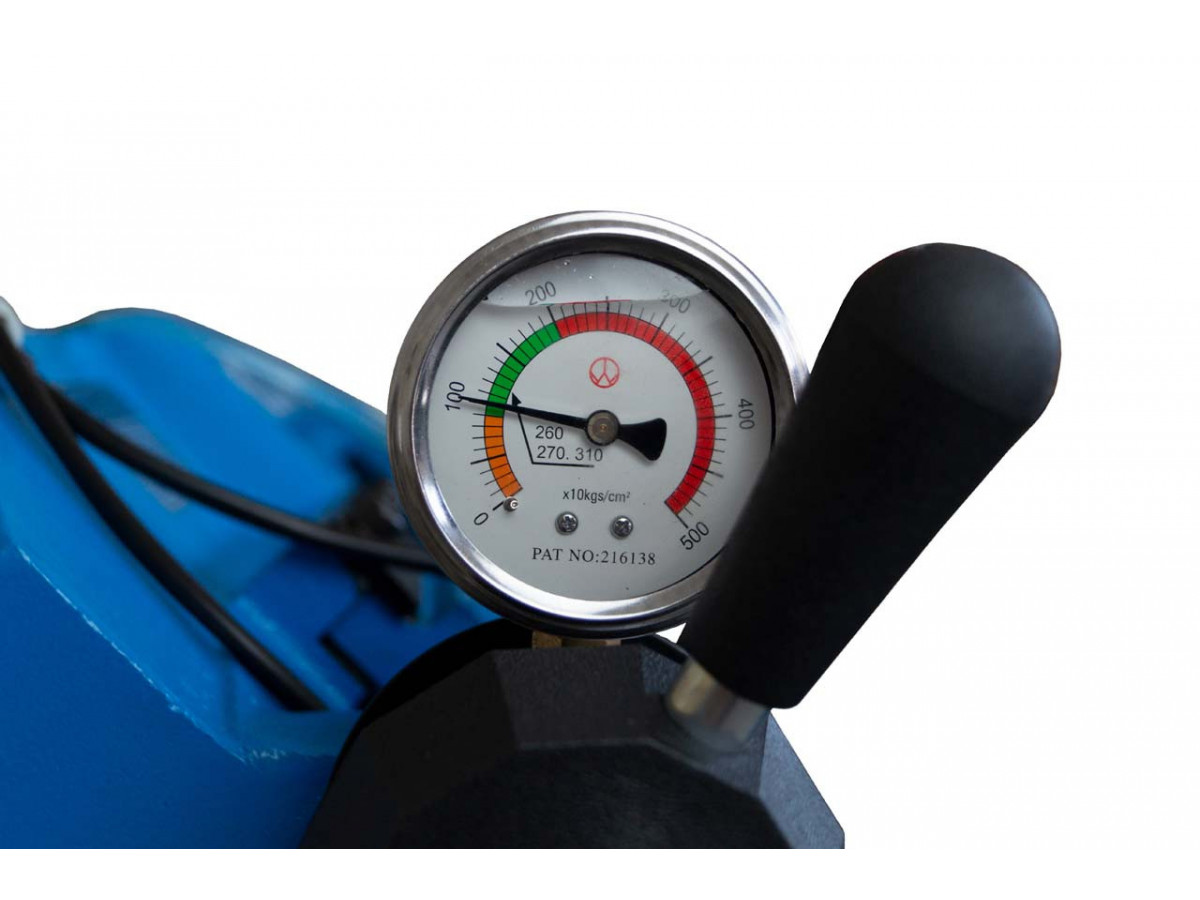

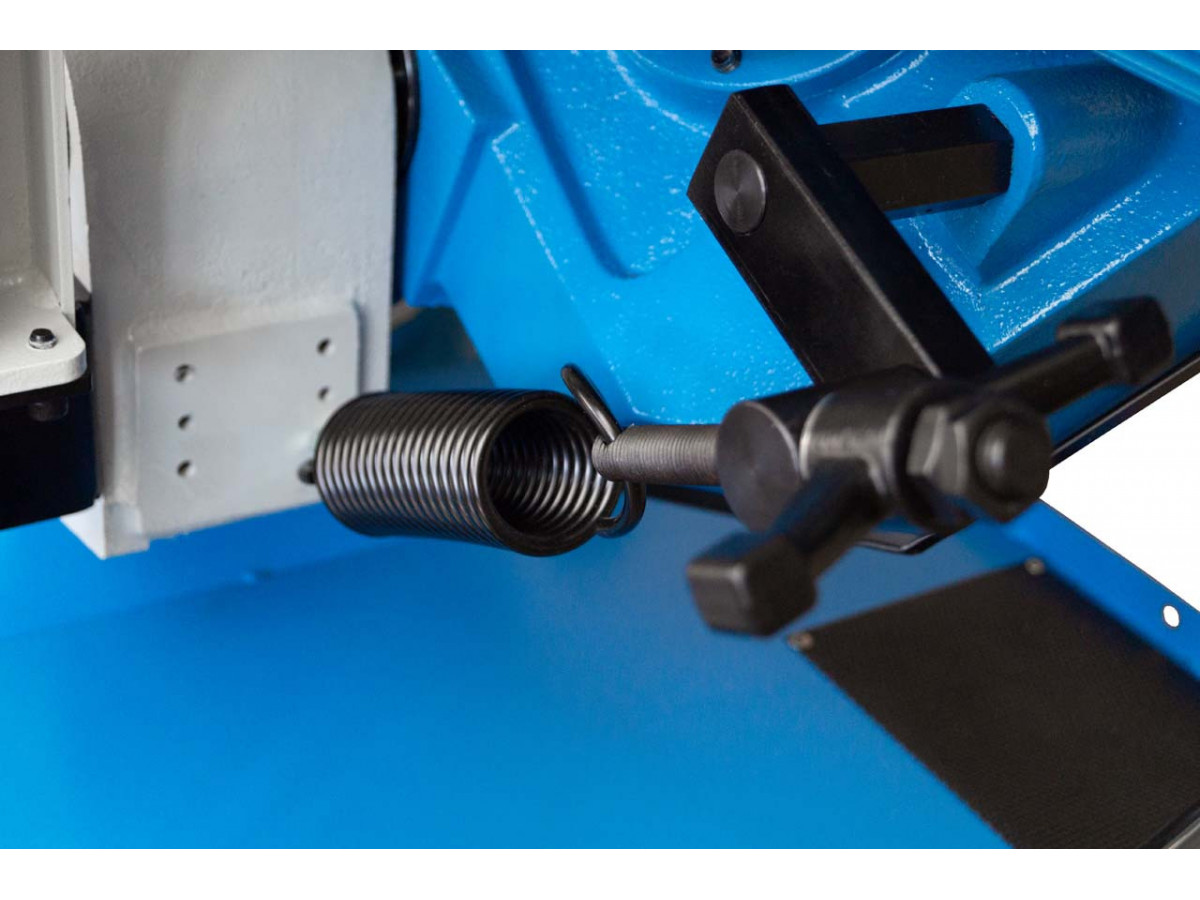

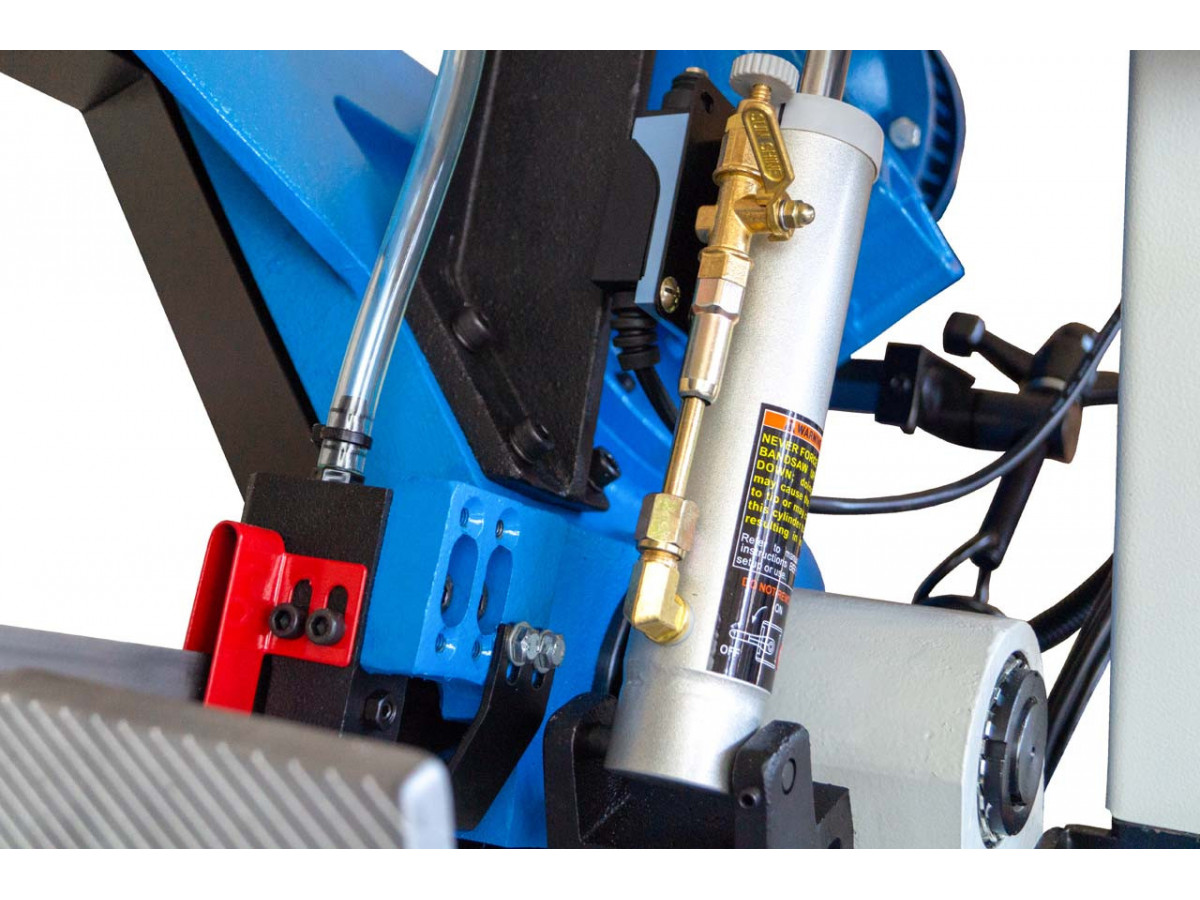

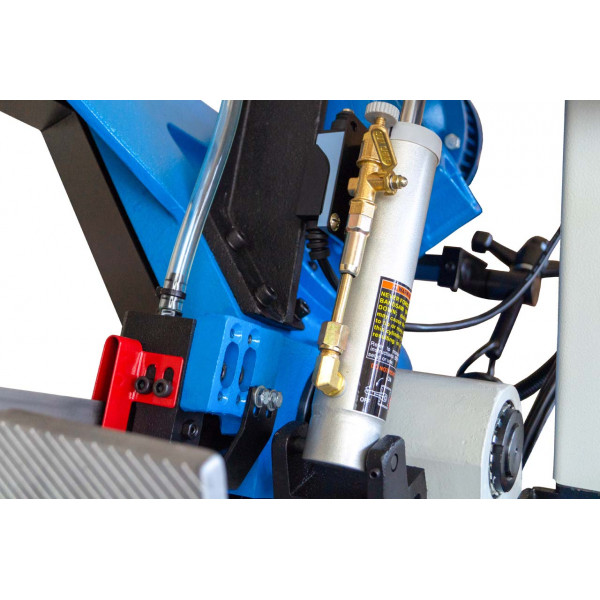

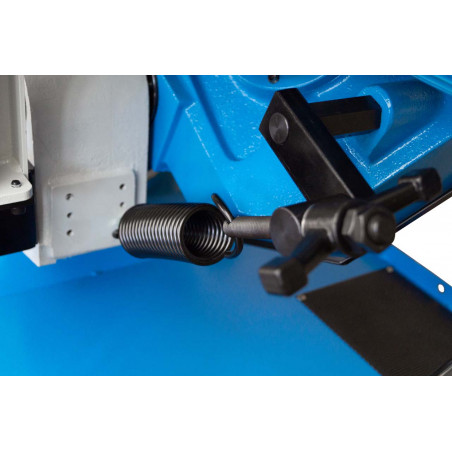

Pro menší rozměry a profilovou ocel lze využít ruční mód, kde je průtok na gravitačním válci povolen na maximum a proti vratné pružiny jsou nastaveny tak, aby zajišťovaly mírný odpor obsluze pily při tlaku do řezu. Tento sytém umožňuje plynuleji regulovat lidskou sílu při tlaku ramene do řezu. Pás se spouští na rukojeti připevněné k ramenu. Neodmyslitelnou součástí je gravitační průtokový hydraulický válec, který umožňuje nastavení plynulého pohybu ramene do řezu. Natavení posuvu do řezu na válci je přesné a umožňuje Vám přesně reagovat na daný průřez řezaného materiálu na pile, který se v průběhu řezu mění. Při zvýšení zátěže, kterou doprovází zvýšení vibrací a hluku lze posuv jednoduše stáhnout a docílit co nejpřesnějšího řezu a co nejvyšší životnosti pilového pásu. Na průtokovém válci je koncový spínač, který vypne běh pilového pásu po dokončení řezu, což je výhodné u větších průřezů, kde samotný řez trvá i několik minut.

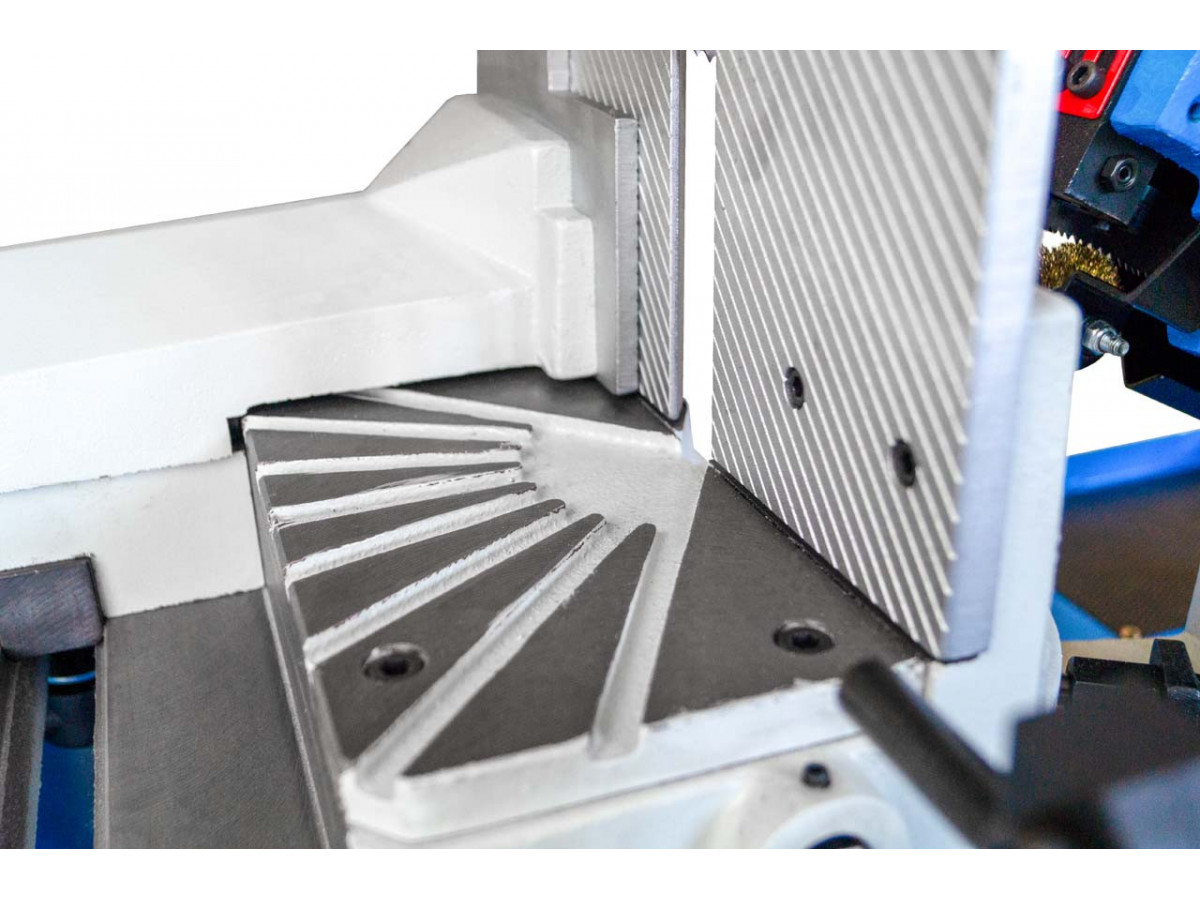

Osvědčený systém upínání materiálu, kde rychle nastavíte polohu posuvné čelisti svěráku za pomocí ručního kola.
K pevnému uchopení materiálu slouží polohovatelná litinová páka, ta zajistí pevné sevření různých profilací materiálu vč. rotačních tyčí, kde jsou styčné body uchopení nejmenší.
Pevné uchopení materiálu ve svěráku je velmi důležitá, protože jakýkoliv pohyb děleného materiálu při řezu znamená zničení pilového pásu.

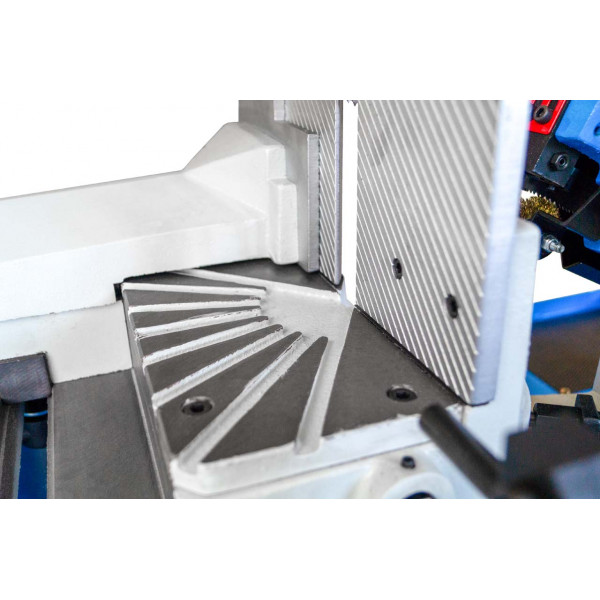

Robustní svěrák má jednoduchý systém přestavení pozice pro rychlé nastavení pily pro řezání pod úhlem na levou i pravou stranu.

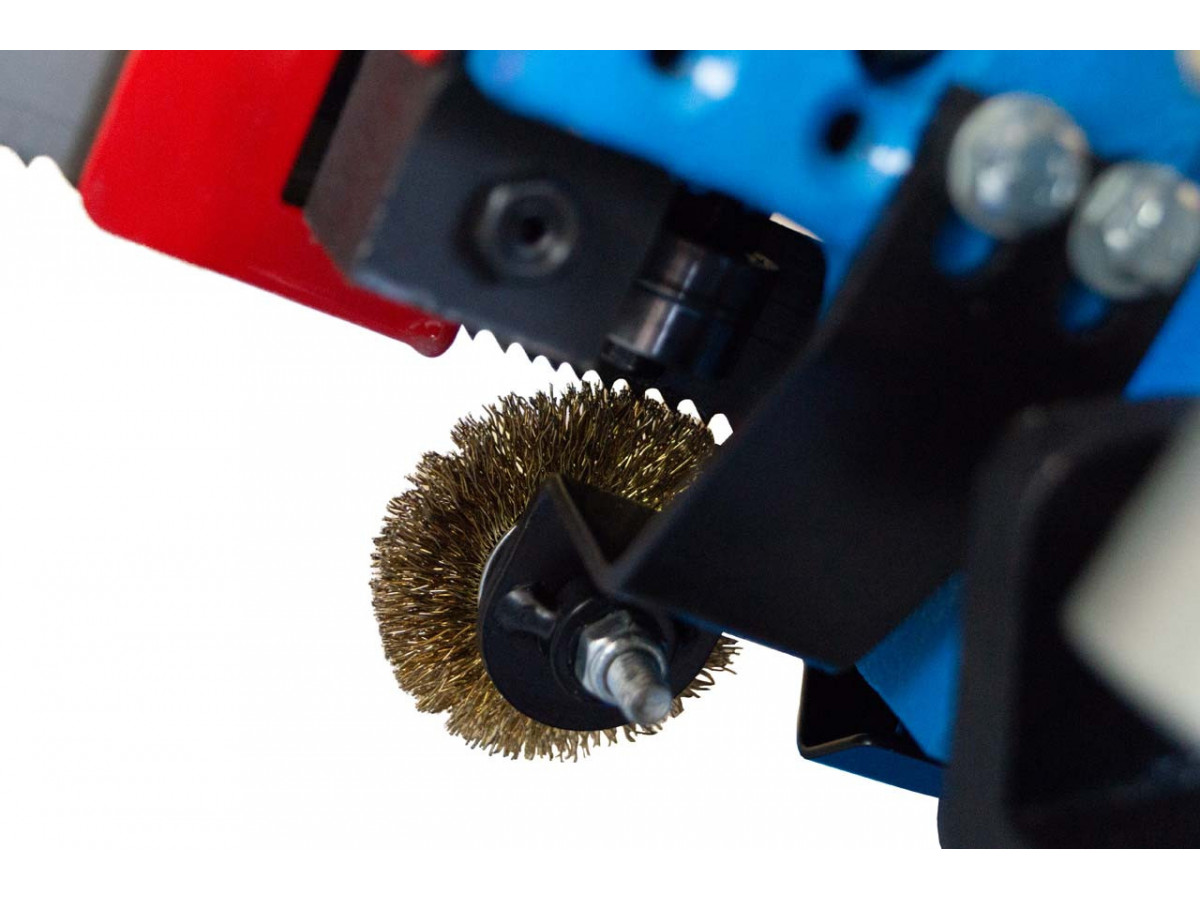

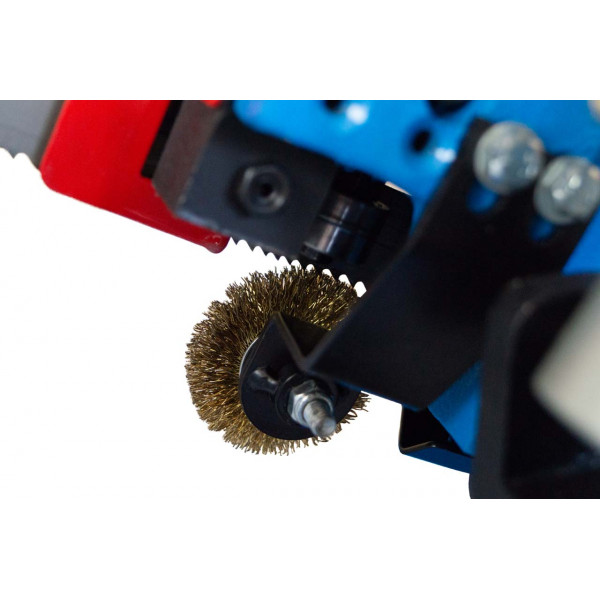

Pila má volně uložený čistící kartáček, který vynáší ocelové třísky ze zubové mezery pilového pásu, a tím prodlužuje jeho životnost. Kartáček lze výškově nastavit dle jeho postupného opotřebení.
Vodící kostky pro pilový pás jsou ze slinutého karbidu pro co nejvyšší otěruvzdornost a tepelnou odolnost. V karbidech jsou vybroušeny drážky, které slouží pro lepší rozvod chladicí kapaliny mezí vodítky a pilovým pásem. S karbidovými vodítky pilového lze jednoduše manipulovat pro nastavení co ideální mezery. Pilový pás má šířku 27 mm.

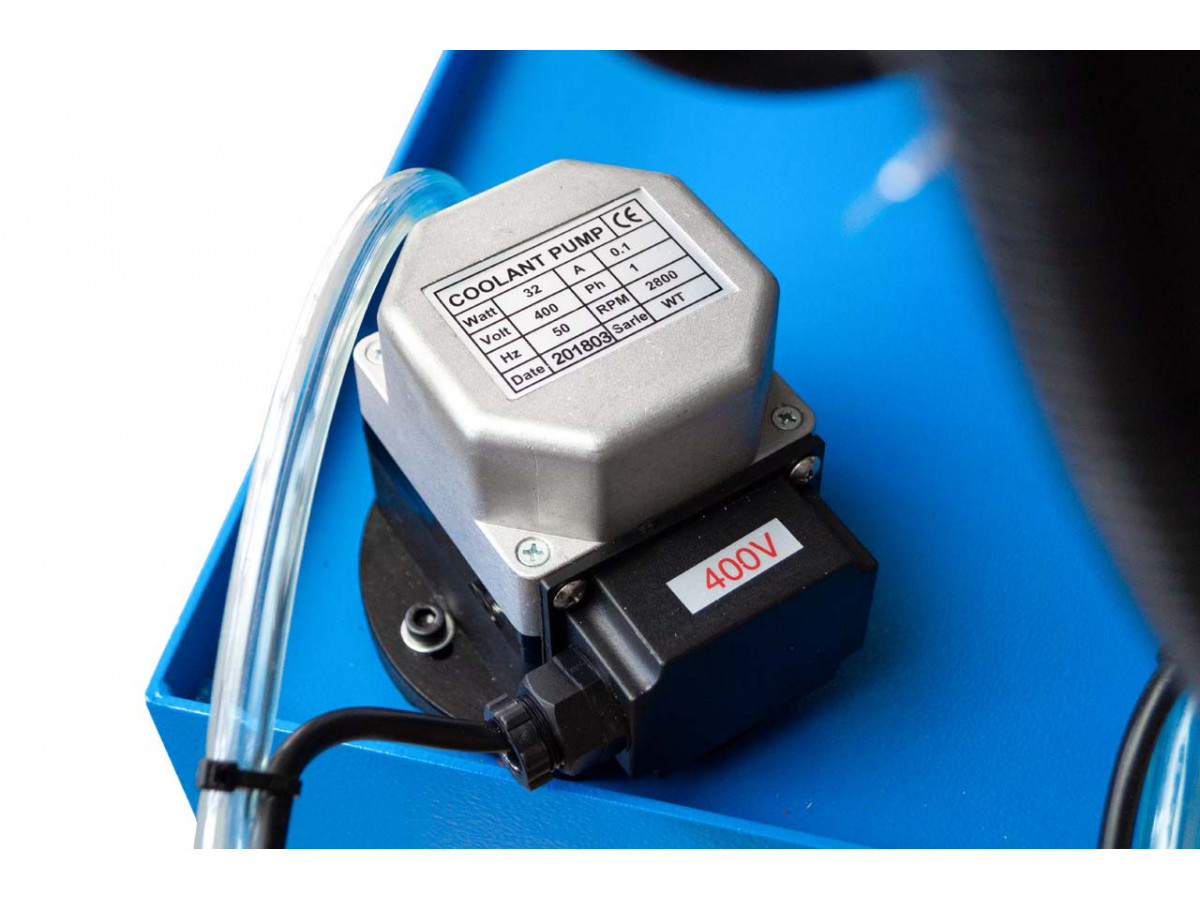

Chlazení pily je praktický vyvedeno do vodících kostek pro co nejvyšší účinnost chlazení.

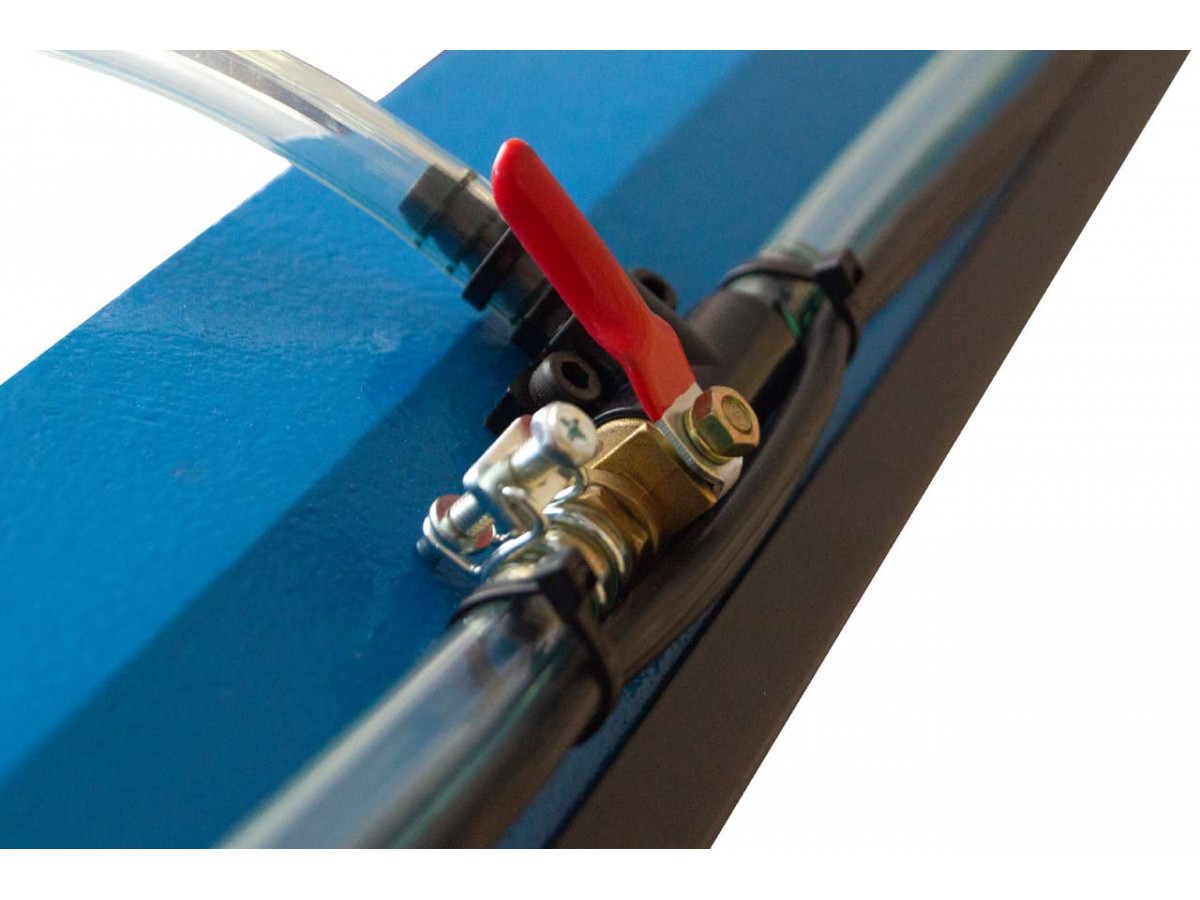

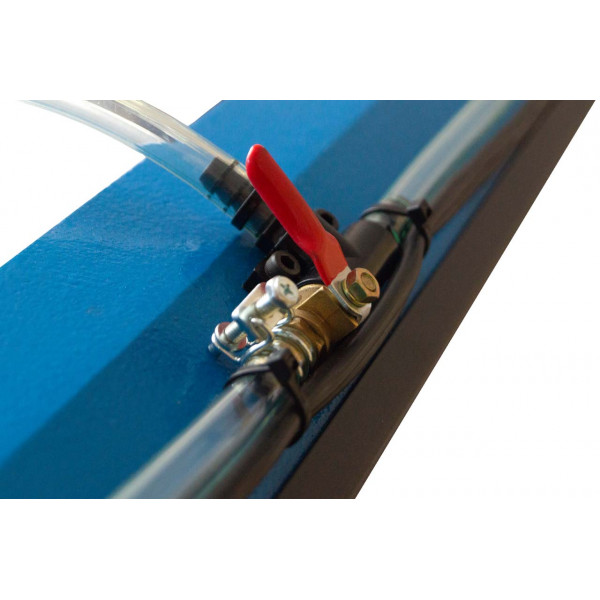

Cyklus chlazení se spouští automaticky s pilových pásem a lze ho snadno regulovat na škrtícím ventilu.

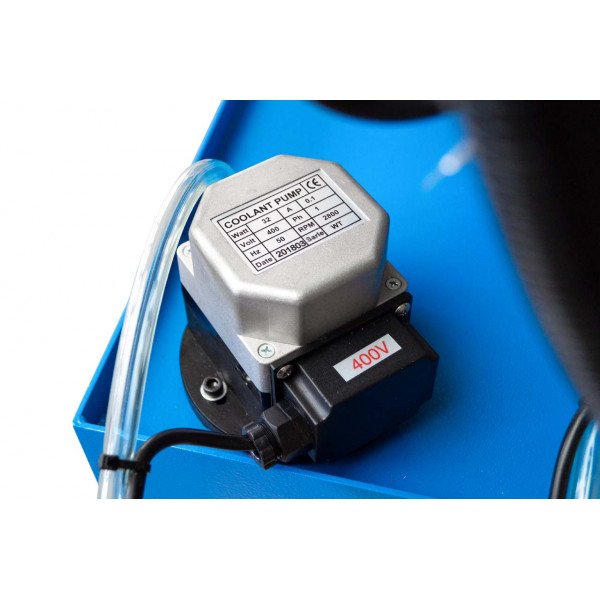

Nádrž chlazení je snadno dostupná pro pohledné čištění. Součásti pily je odkapávací plech.
K pásové pile PMS 230/260 SAD lze dokoupit různorodé příslušenství jako dopravníky, které se připevňují přímo ke stroji. Zadní dopravník má 2000 mm a lze ho napojovat na sebe do požadované délky. Přední dopravník má délku 3000 mm a mechanický doraz pro nastavení délek řezu. V nabídce je také laserová ryska, která projektuje budoucí řeznou líni na dělený materiál a manuální svazkovací svěrák pro řezání více tyčí najednou.
Napětí: 400 V
Motor: 1,1 kW
Rozměr pásu: 2460 x 27 x 0,9 mm
Rychlost pásu: 36, 72 m/min.
Maximální řezný průměr: 230 mm

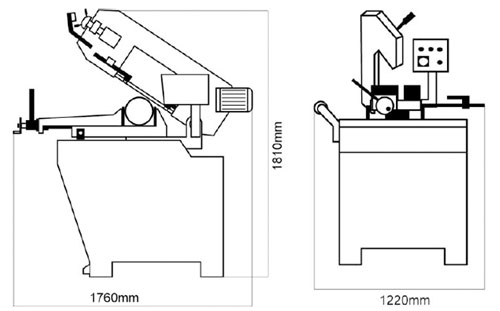

Rozměry stroje: 1760 x 1220 x 1810 mm
Hmotnost stroje: 280 kg
Hmotnost balení: 330 kg
 Profil kulatý |  Profil čtvercový |  Profil obdélníkový | |
| 0° | 230 mm | 220 x 220 mm | 260 x 110 mm |
| 45° | 150 mm | 145 x 145 mm | 200 x 125 mm |
| 60° | 90 mm | 85 x 85 mm | |
| 45°(L) | 110 mm | 110 x 110 mm | 160 x 110 mm |

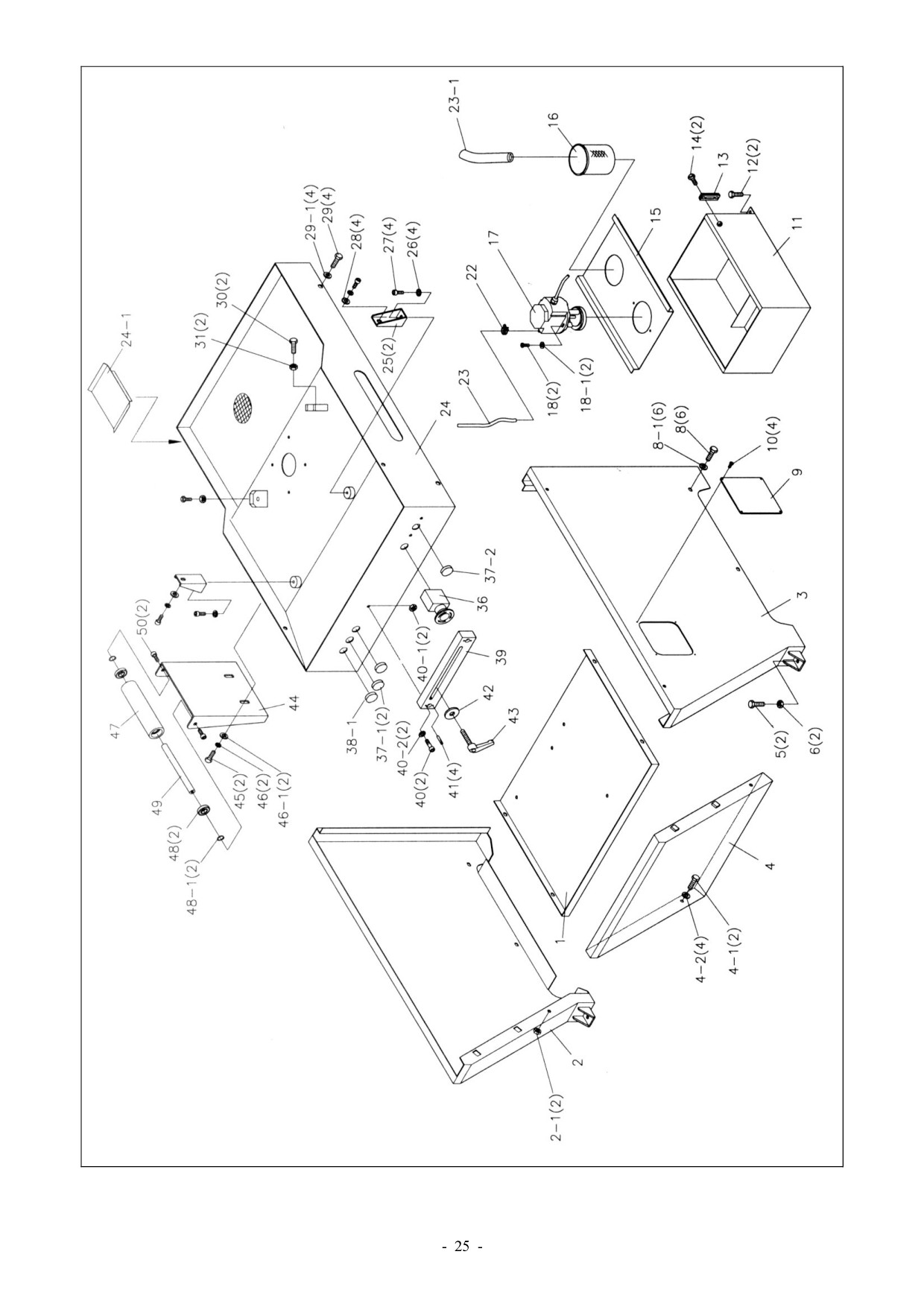

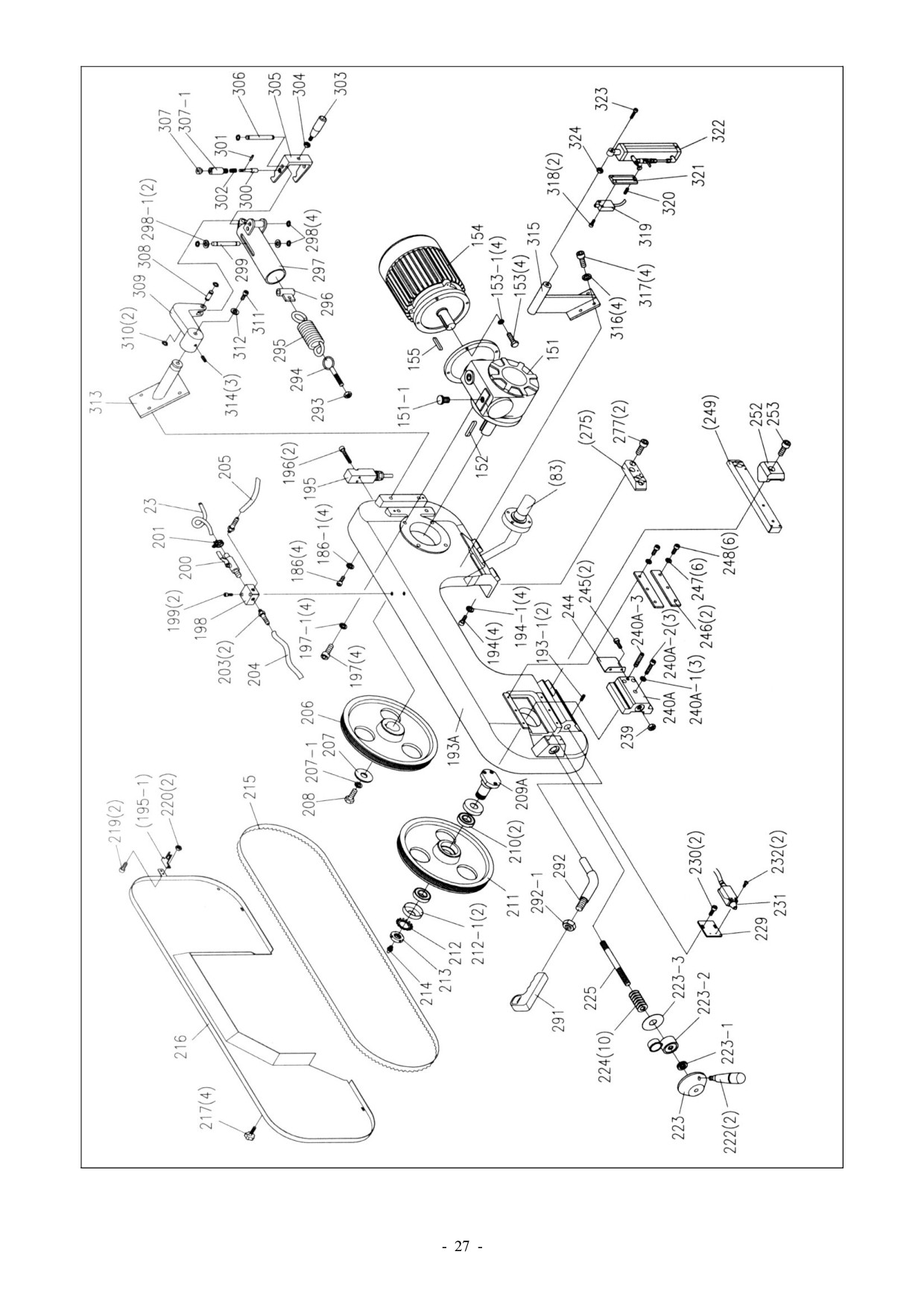

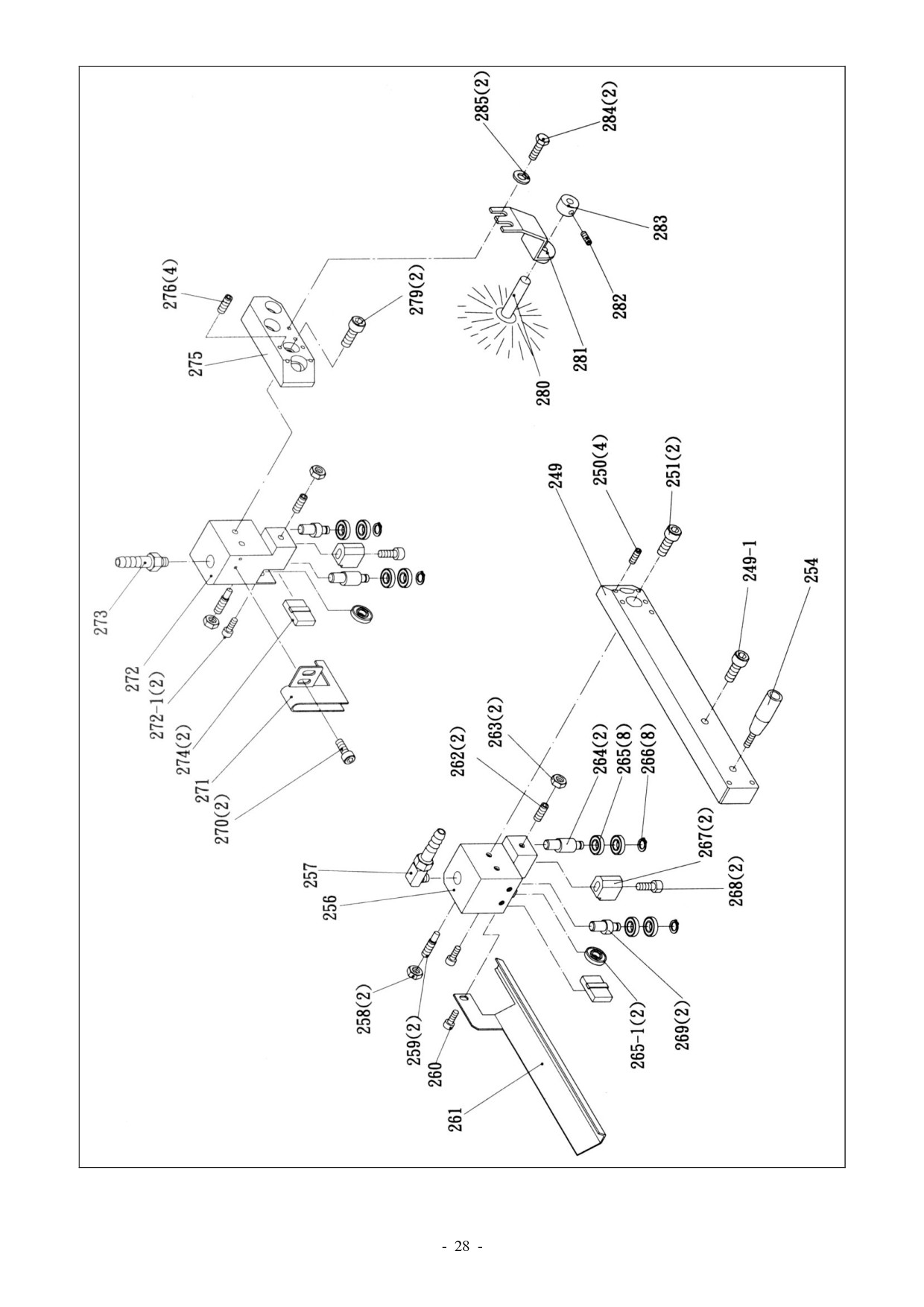

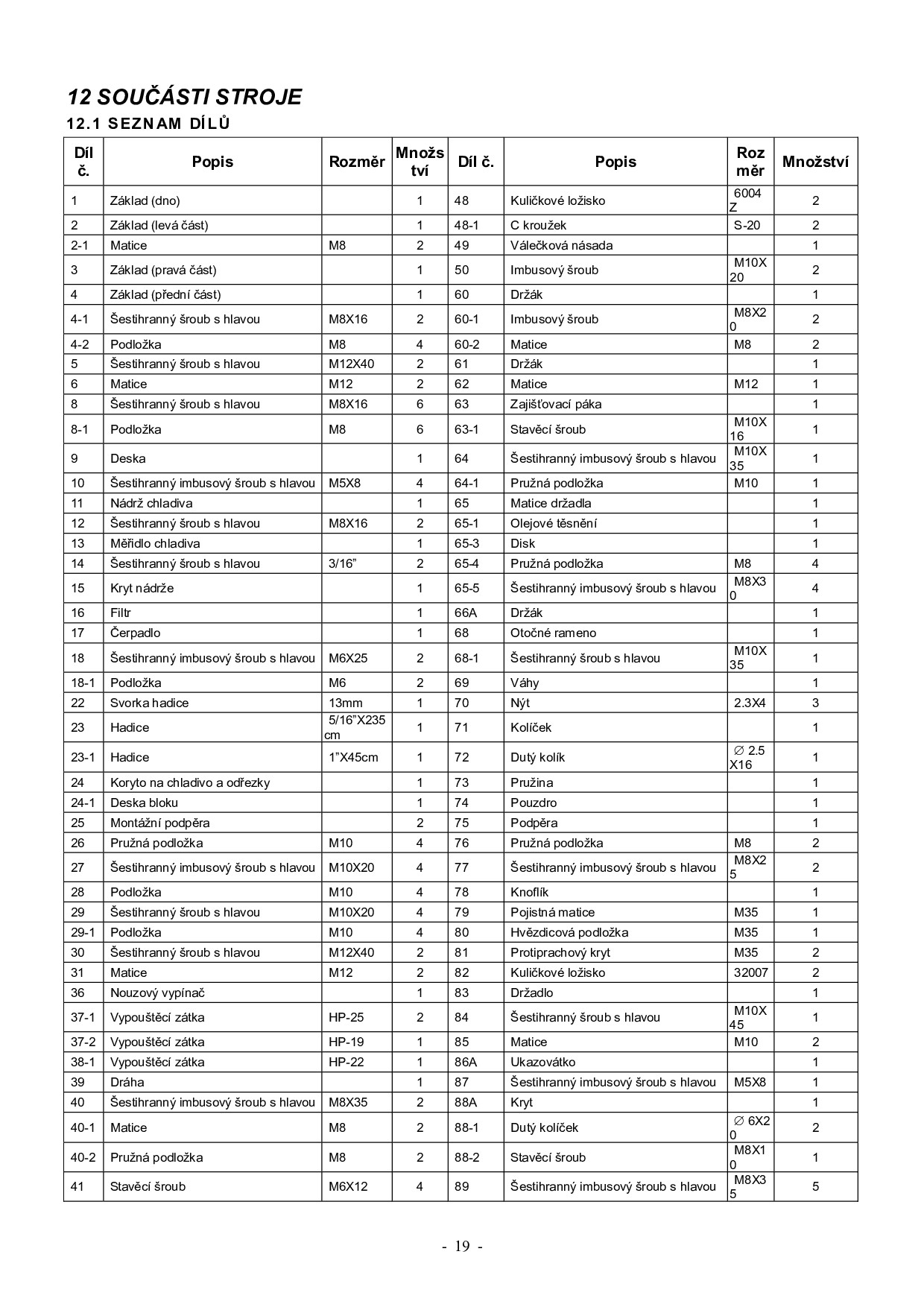

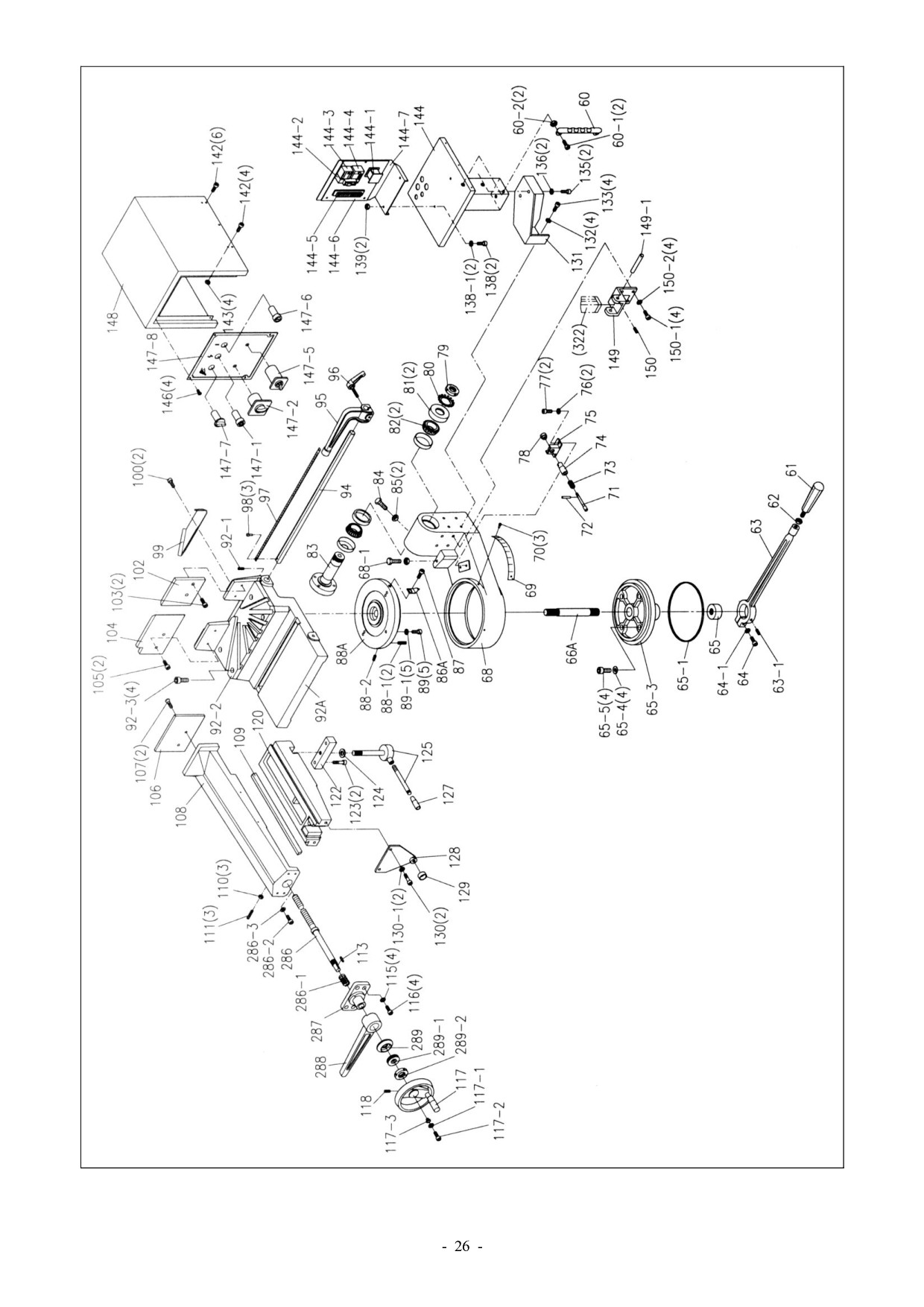

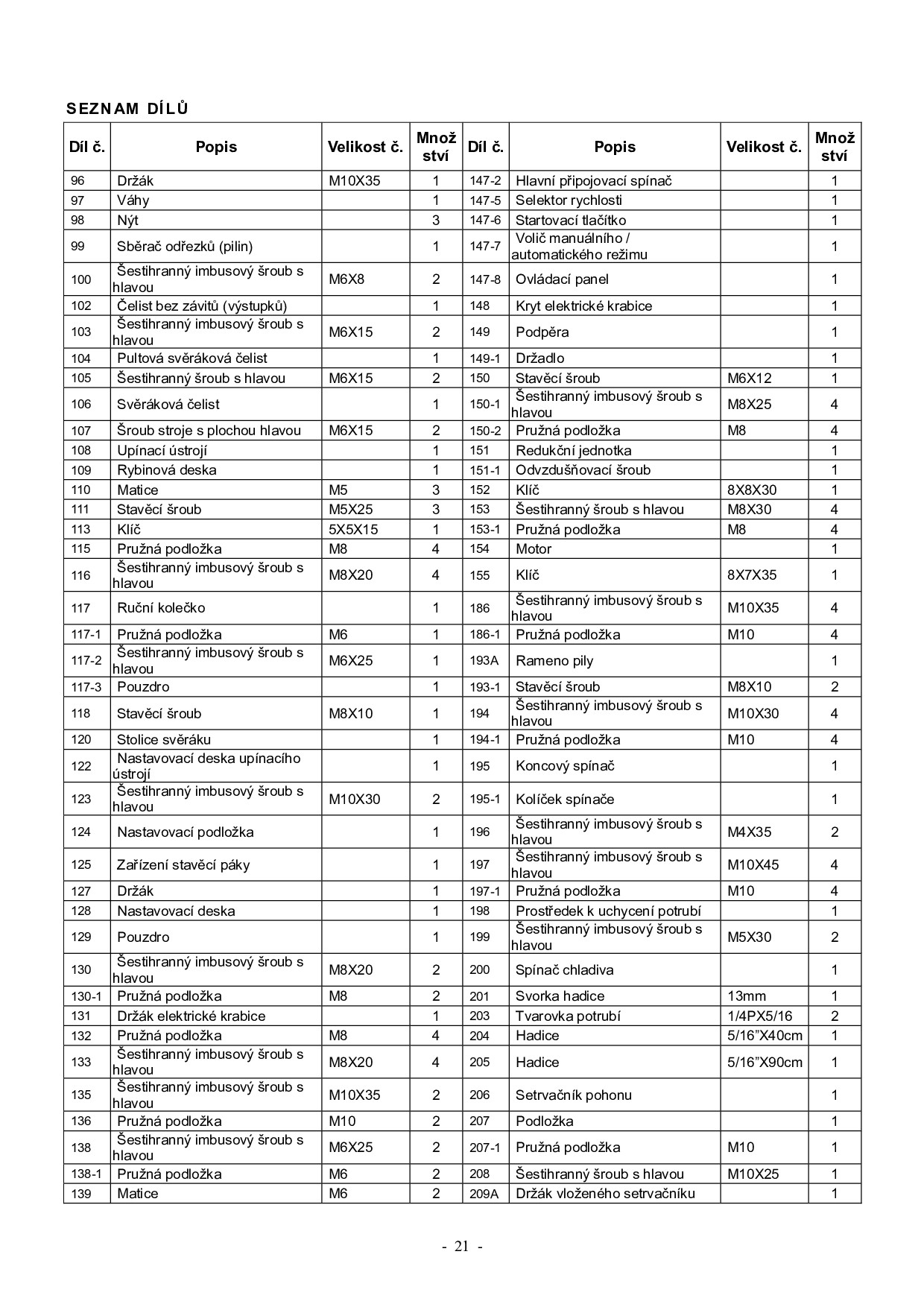

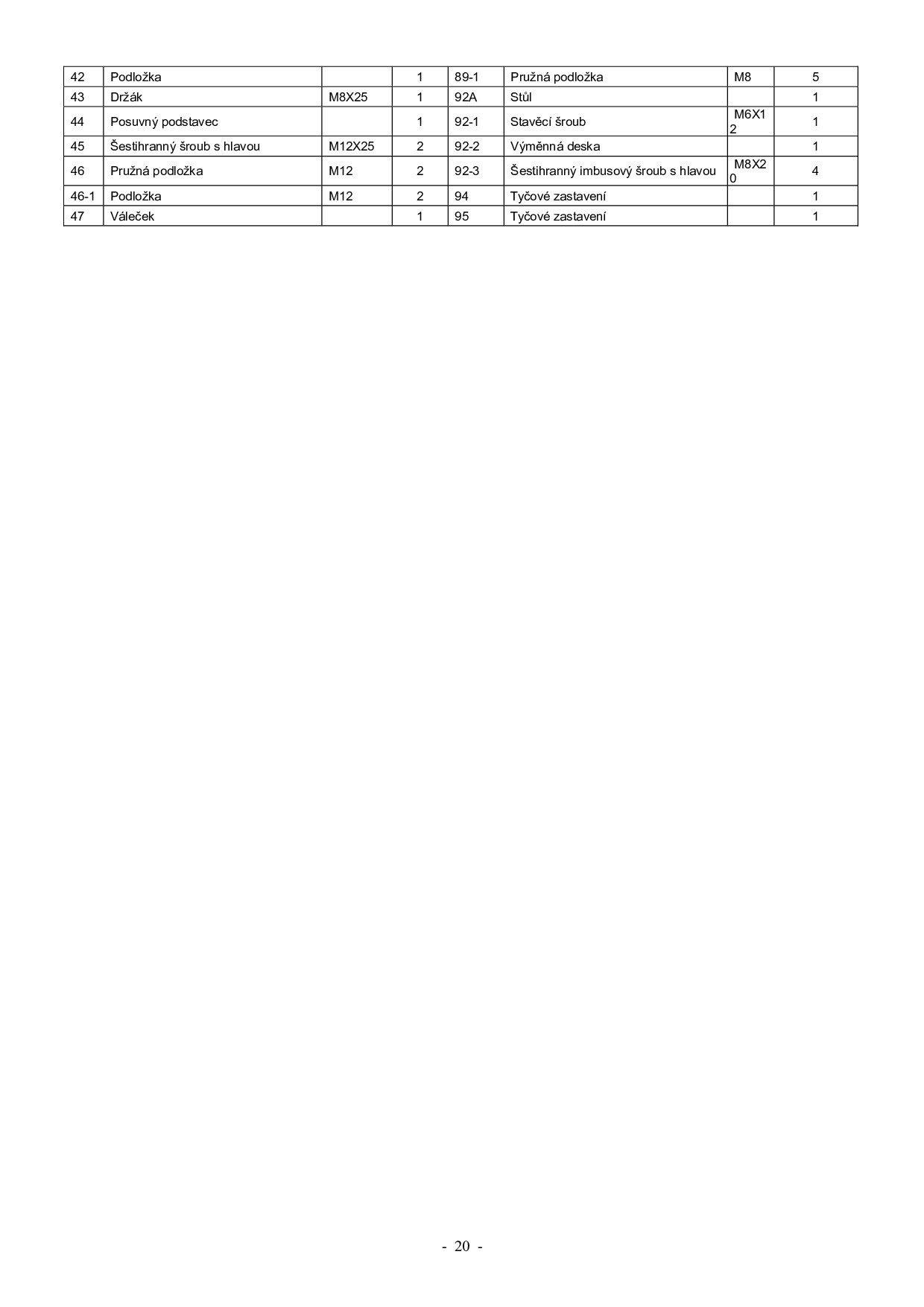

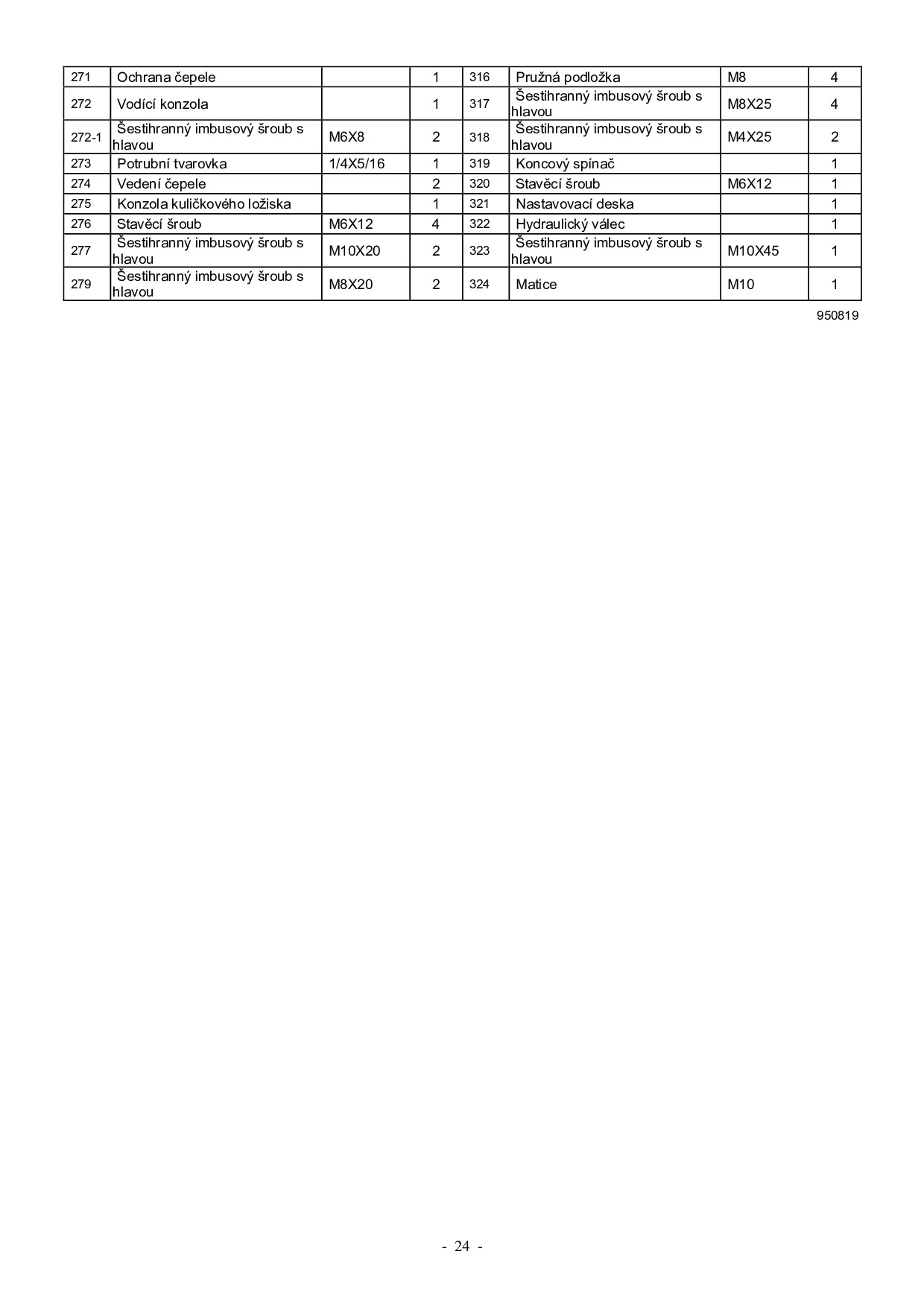

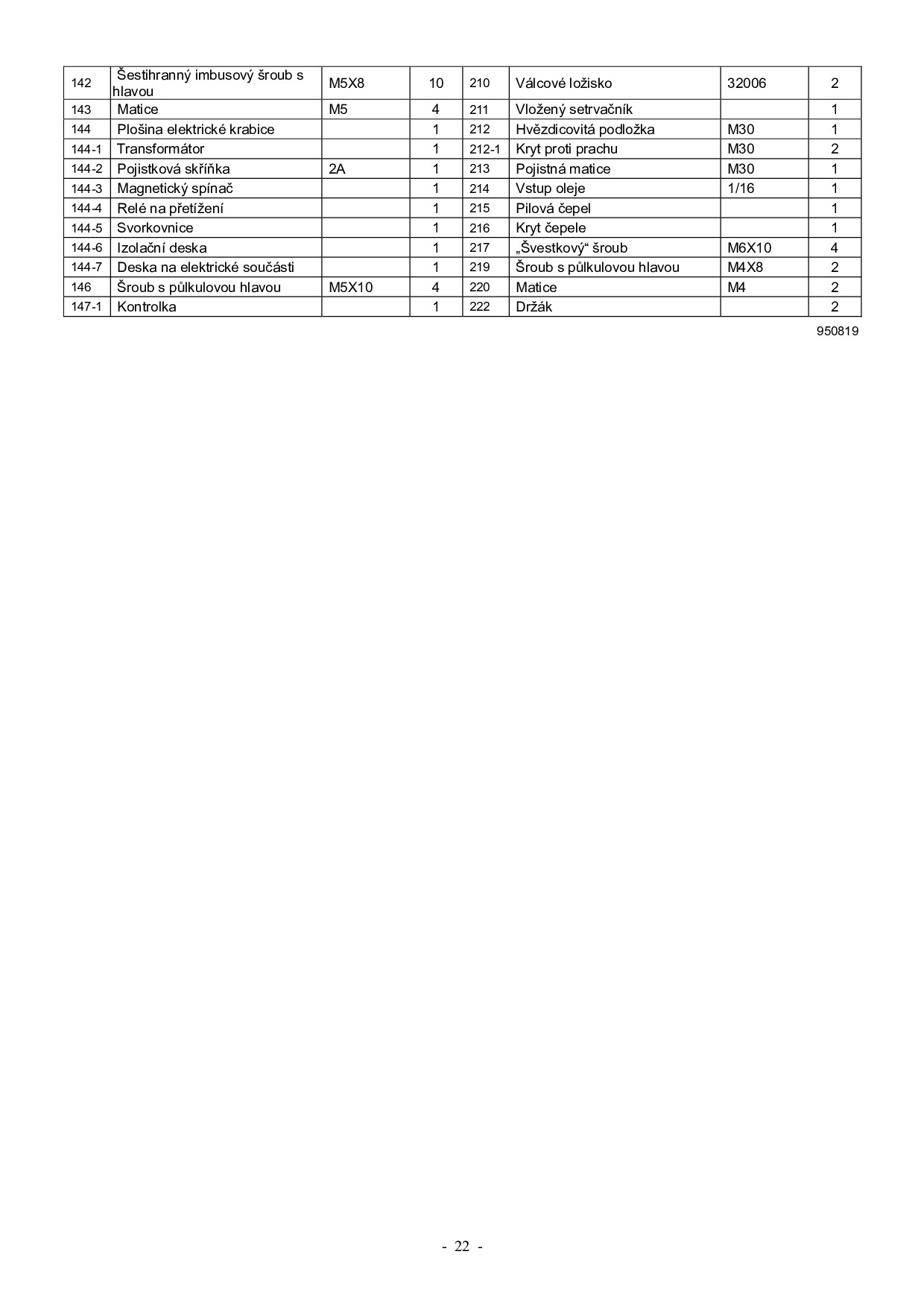

Níže máte k dispozici nákresy náhradních dílů, nebo si stáhněte pdf ZDE. Díly si můžete objednat skrze formulář nebo na email ZDE.
_p001.jpg)
_p002.jpg)
_p003.jpg)
_p004.jpg)
_p005.jpg)
_p006.jpg)
_p007.jpg)
_p008.jpg)
_p009.jpg)
_p010.jpg)
