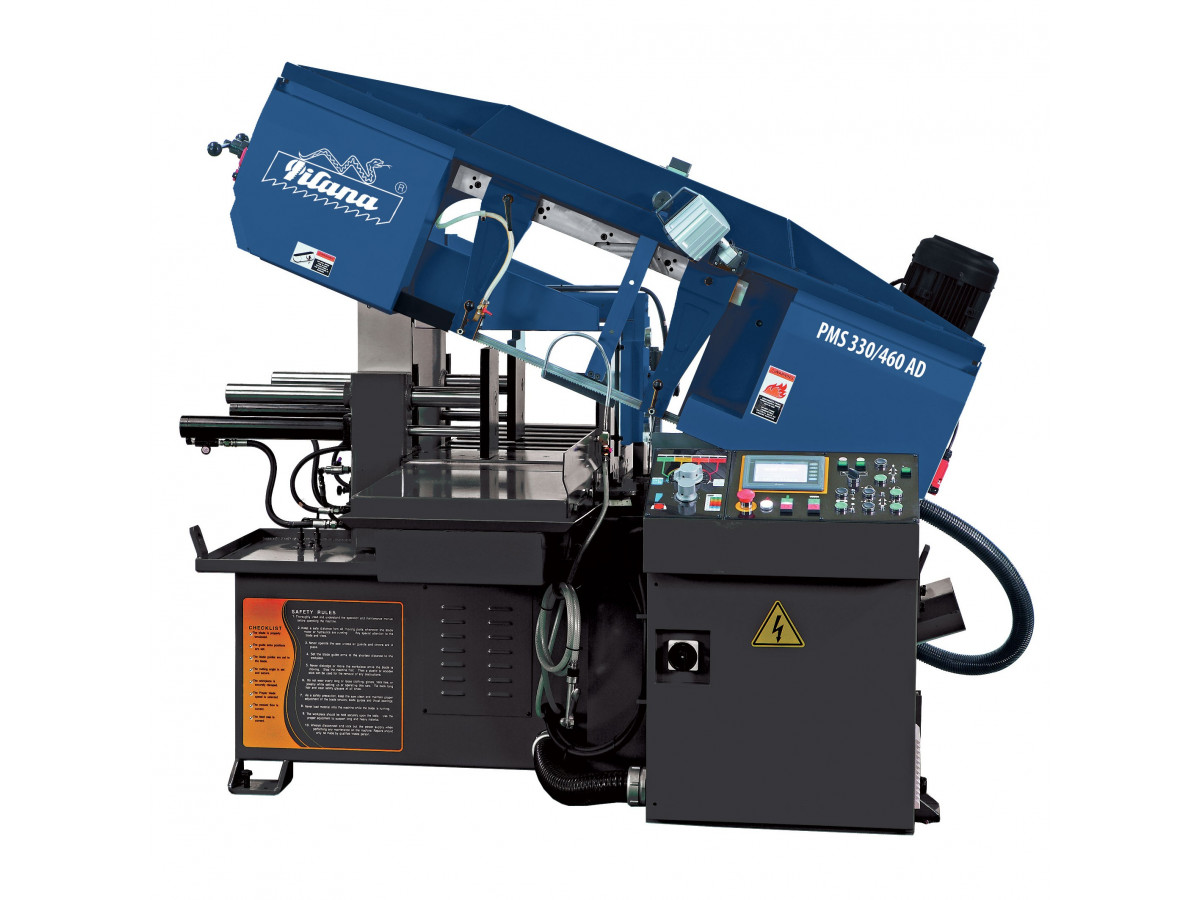

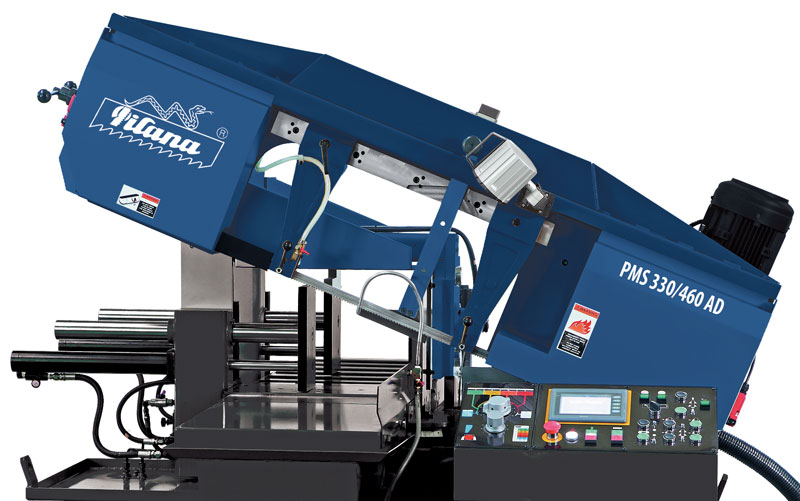

Kloubová automatická pásová pila na kov PMS 330/460 AD

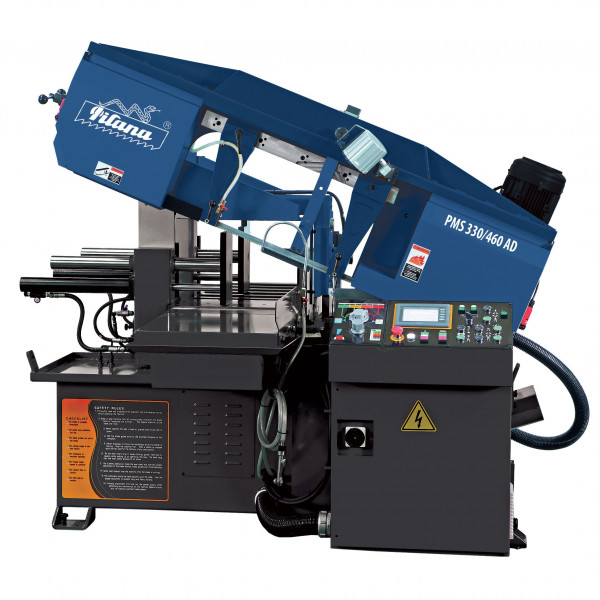

Pásová pila na kov PMS 330/460 AD Pilana

Kloubová úhlová automatická pásová pila PMS 330/460 AD je určená pro řezání plných materiálů, profilů a trubek. Patří do kategorie automatických strojů. Materiál je posouván do řezu pomocí podávacího svěráku.

PMS330460AD
580 503 Kč

580 503 bez DPH

Na objednávku / dotaz
Zeptejte se nás na termín dodání před tím než objednáte zboží

  • Našli jste lepší cenu?

    • Našli jste lepší cenu?

    * Povinná pole

    Máte lepší cenu z jiného obchodu? Napište nám a my se s tím pokusíme něco udělat.

    Odesláním formuláře souhlasíte se zpracováním osobních údajů (číst)

    Zavřít nebo

  • Dotaz na zboží

    • Dotaz na zboží

    * Povinná pole

    Odpovíme vám co nejdříve, zpravidla během pár hodin.

    Odesláním formuláře souhlasíte se zpracováním osobních údajů (číst)

    Zavřít nebo

    obrázek
    Zakoupením tohoto produktu získáte až 5 805 Kč zpět ve slevovém poukazu.

    Více: Věrnostní program




    Pásová pila na kov PMS 330/460 AD patří do kategorie automatických strojů. Materiál je posouván do řezu pomocí podávacího svěráku. Ten pracuje na principu lineárního odměřování. Pila umožňuje řezání pod úhlem, a to až 45°.Míru napnutí pásu vidí obsluha na ukazateli, díky tomu pracují pilové pásy vždy za optimálních podmínek a dosáhnete tak jejich maximální trvanlivosti. Šnekový vynašeč třísek poháněný hydromotorem odlučuje třísky od řezné kapaliny.

    Kloubová automatická pásová pila s natáčením ramene

    nejvyšší řada strojních automatických pil s možnosti natáčením ramene, to je PMS 330/460 AD.

    Pásová pila PMS 250/300 AN

    Kloubová automatická pásová pila s možností natáčení ramene do 45°. Pod úhlem lze řezat v automatickém režimu až do průměru 280 mm. Pila má zabudované tříbodové upínání, takže materiál je vždy upínán nejenom z boku, ale i z vrchu, což má praktické využití hlavně při řezání více kusů materiálu najednou.

    Speciální rozložený upínací systém pásové pily zamezuje pohybu a protočení řezaného materiálu při podávání nastavené odřezané délky v automatickém cyklu. Velikou výhodou je také ovládání stroje přes ovládací panel, kde jsou všechny mechanické prvky stroje ovládané pomocí standardních tlačítek a všechny potřebné informace se zobrazují na dotykovém displeji, kde se zadávají a zobrazují řezné parametry kloubové pásové pily. Lze nastavit jak posuv do řezu tak i tlak dle typu řezaného materiálu.

    Pásová pila PMS 250/300 AN - ovládací panel

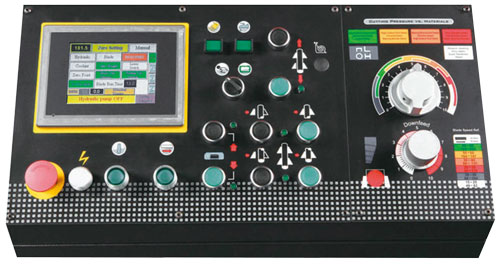

    Ovládací panel pily

    Ovládací panel má ve standardním vybavení dotykový displej pro zadávání řezných operací a jejich průběžného sledovaní. Má přehlednou barevnou grafiku s podrobným informačním systémem o momentálním stavu pásové pily. Všechny mechanické operace se ovládají za pomocí tlačítek, které slouží ke snadnému ovládaní všech prvků stroje. Na pile lze nastavit jak posuv do řezu, tak přítlak do řezu dle normy řezaného materiálu.

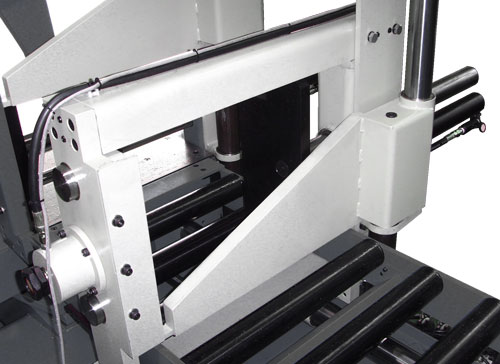

    Upínání materiálu

    Automatická kloubová pásová pila má ve standardním vybavení vrchní hydraulické upínání, které je zabudováno napevno na stroji a slouží k uchopení řezaného materiálu ze všech stran rovnoměrně.

    Všestranný upínací systém má hlavní výhodu při řezání více kusů tyčí nebo trubek, kde je nežádoucí jakýkoliv pohyb mezi jednotlivými tyčemi.

    Hydraulické upínání na pile
    Pásová pila PMS 250/300 AN - detekce počátku řezu

    Automatická detekce počátku řezu

    Kloubová automatická pásové pila má detekci počátku řezu. Takže při spuštění řezného cyklu rameno pily sjíždí k materiálu vždy rychloposuvem, těsně nad materiál se spouští nastavený posuv a tlak do řezu. Při dokončení řezu rameno vyjíždí vždy jen několik milimetrů nad řezaný materiál, tak aby byl celý cyklus dělení co nejrychlejší. Tento systém dobře brání zničení pilového pásu před nechtěným najetím do materiálu.

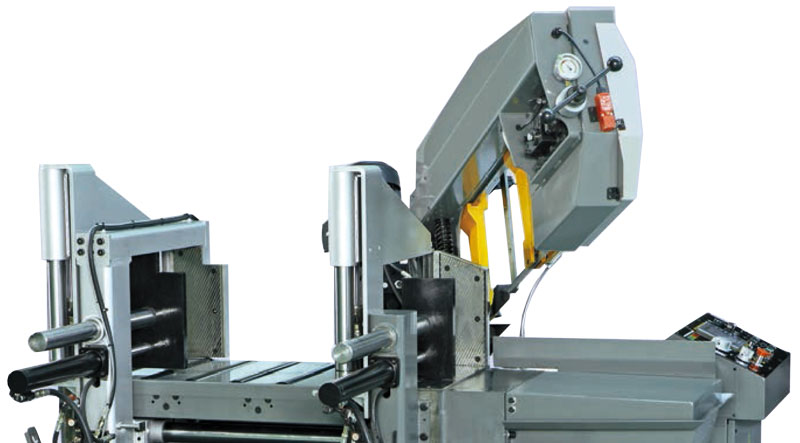

    Řezání pod úhlem

    Rameno lze jednoduše vytočit za pomocí aretační páky. Pod úhlem 45° lze řezat obdélník až do velikosti 330 x 280 mm v automatickém režimu.

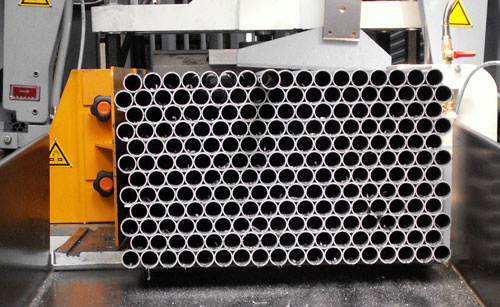

    Díky speciálním svěrákům lze řezat stejnou kapacitu i po více kusech tyčí najednou tedy ve svazku.
    Napínaní pilového pásu je ruční za pomocí indikátoru napnutí s automatickou detekcí přetržení pilového pásu.

    Pásová pila PMS 250/300 AN - rozměry
    Pásová pila PMS 250/300 AN - Karbidové vedení pilového pásu

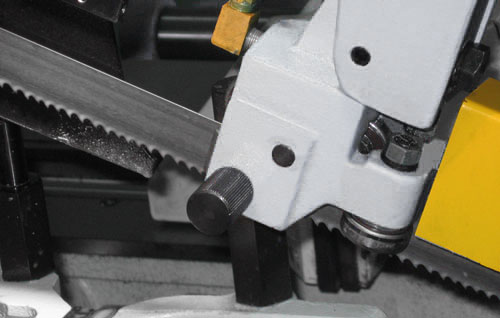

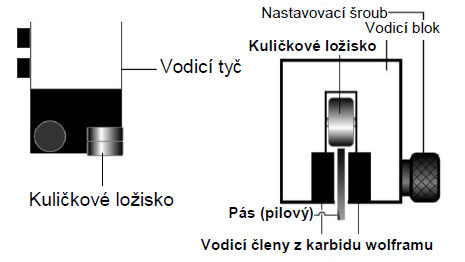

    Karbidové vedení pilového pásu

    Karbidové vedení má na jedné straně drážky pro rozvod chladicí kapaliny, což výrazně zvyšuje otěruvzdornost karbidů a celkově prodlužuje jejich životnost.
    Chlazení je vyvedeno do vodících kostek pro co nejvyšší účinnost.

    Pásová pila PMS 250/300 AN - Karbidové vedení pilového pásu

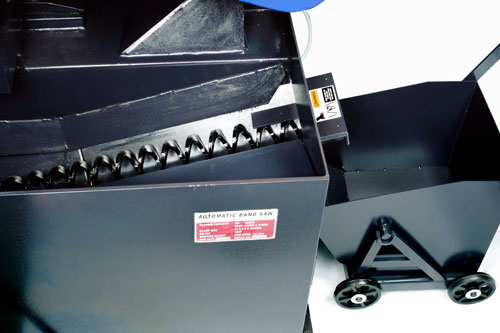

    Vynašeč ocelových třísek

    Pila je vybavena šnekových vynašečem ocelových třísek. Šnek je poháněn pomocí bezporuchového hydromotoru, kde lze nastavit rychlost otáčení pomocí škrtícího ventilu. Pod šnekovým vynašečem je přímo nádrž na chladicí kapalinu. Tento systém slouží k výborné separaci chladiva a ocelových třísek. Ke spuštění dochází automatický s rozběhem pilového pásu.

    Pásová pila PMS 250/300 AN - vynašeč třísek

    Hydraulické napínání pilového pásu

    Automatická kloubová pásová pila PMS 330/460 AD má ve standardním vybavení hydraulické upínání, které je zabudováno napevno na stroji a slouží k uchopení řezaného materiálu ze všech stran rovnoměrně. Velikost pilového pásu je 4130 x 27 x 0,9 mm.

    Pásová pila PMS 250/300 AN - napínání pásu

    Další standardní vybavení k pile PMS 330/460 AD

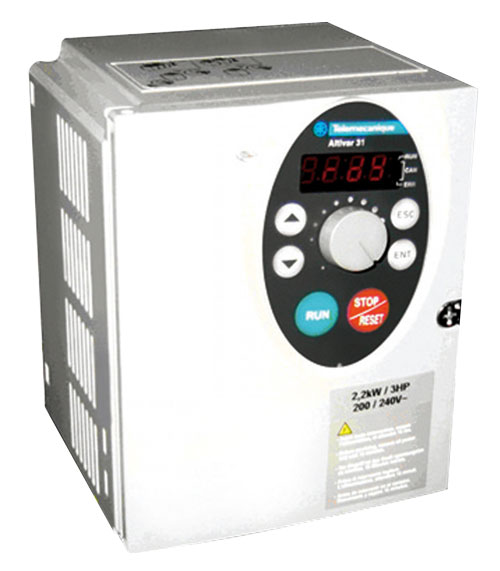

    Frekvenční měnič

    Pásová pila PMS 330/330 AN - frekvenční měnič

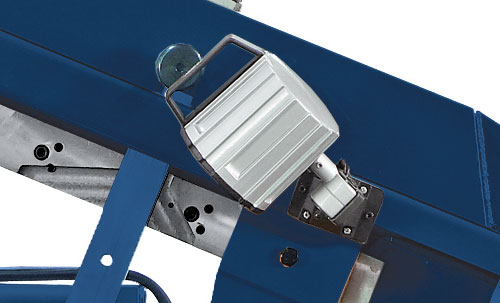

    Světlo

    Pásová pila PMS 330/330 AN - světlo

    Poháněný čistící kartáček

    Pásová pila PMS 330/330 AN - regulace tlaku čelisti

    Foto v přípravě

    Technické parametry pily:

    Napětí: 400 V
    Motor: 3,7 kW
    Rozměr pásu: 4130 x 27 x 0,9 mm
    Rychlost pásu: 25 - 85 m/min.
    Maximální řezný průměr: 330 mm
    Rozměry stroje: 2200 x 2040 x 1530 mm
    Hmotnost stroje: 1430 kg
    Hmotnost balení: 1668 kg

    Maximální rozměry řezaného materiálu:

    ico-kulaty.svg Profil kulatýico-ctverec.svg Profil čtvercový Profil obdélníkový
    0°330 mm330 x 330 mm330 x 460 mm
    45°280 mm280 x 280 mm280 x 330 mm

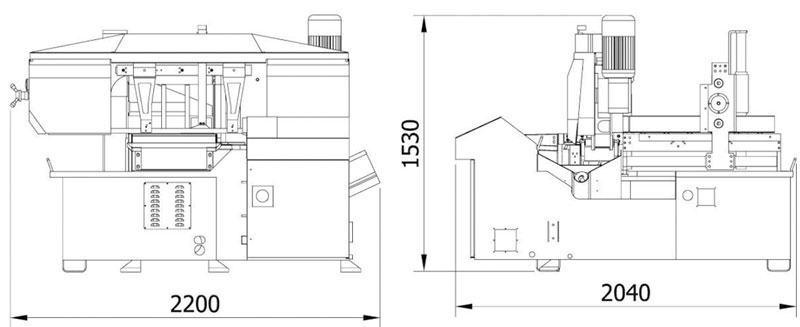

    Pásová pila PMS 250/300 AN - rozměry
    Napětí
    400 V
    Výkon motoru
    3700 W
    Rozměry pilového pásu
    4130 x 27 x 0,9 mm
    Rychlost pilového pásu
    25 - 85 m/min
    Max. řezný průměr
    330 mm
    Max. řezný úhel
    45°
    Typ pily
    Pásové
    Typ pohonu
    Elektrické
