Kloubová automatická pásová pila na kov PMS 250/300 AN
Kloubová automatická pásová pila na kov PMS 250/300 AN

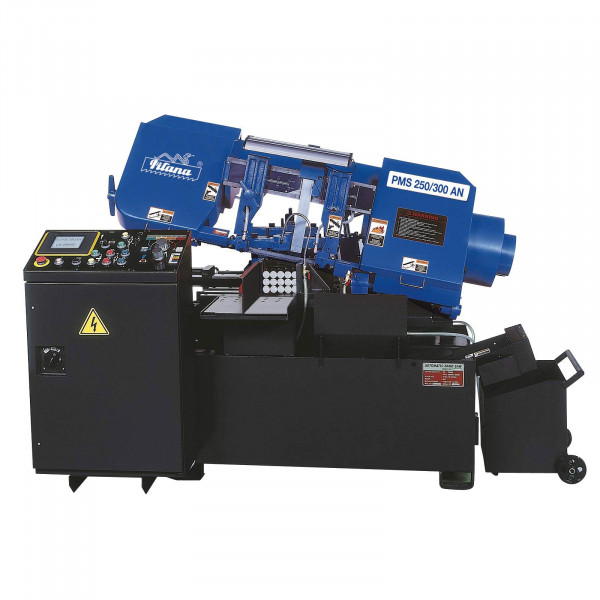

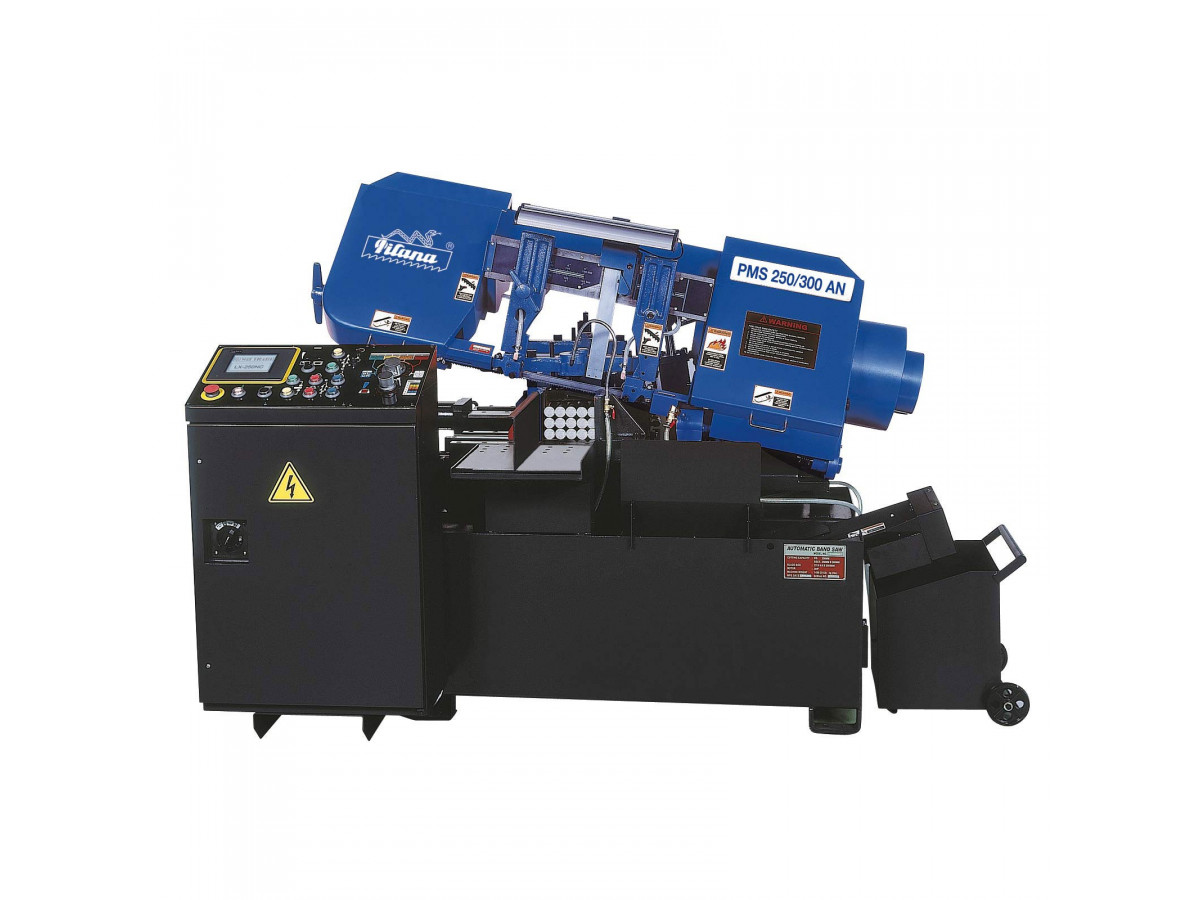

Pásová pila na kov PMS 250/300 AN Pilana

Kloubová automatická pásová pila PMS 250/300 AN je určená pro řezání plných materiálů, profilů a trubek. Podávání materiálu do řezu zajišťuje posuvný hydraulický svěrák. Díky lineárnímu odměřování je podávání rychlé a přesné.

PMS250300AN
492 305 Kč

492 305 bez DPH

Na objednávku / dotaz
Zeptejte se nás na termín dodání před tím než objednáte zboží

  • Dotaz na zboží

    • Dotaz na zboží

    * Povinná pole

    Odpovíme vám co nejdříve, zpravidla během pár hodin.

    Odesláním formuláře souhlasíte se zpracováním osobních údajů (číst)

    Zavřít nebo

  • Našli jste lepší cenu?

    • Našli jste lepší cenu?

    * Povinná pole

    Máte lepší cenu z jiného obchodu? Napište nám a my se s tím pokusíme něco udělat.

    Odesláním formuláře souhlasíte se zpracováním osobních údajů (číst)

    Zavřít nebo



    U automatické pásové pily na kov PMS 250/300 AN zajišťuje podávání materiálu do řezu posuvný hydraulický svěrák. Díky lineárnímu odměřování je podávání rychlé a přesné. Automatické napínání pásu pomocí hydrauliky zajišťuje optimální řezné podmínky pro pilový pás. O oddělení třísek od řezné kapaliny se stará šnekový vynašeč třísek poháněný hydromotorem.

    Kloubová automatická pásová pila

    nejvyšší řada strojních automatických pil na trhu, to je PMS 250/300 AN.

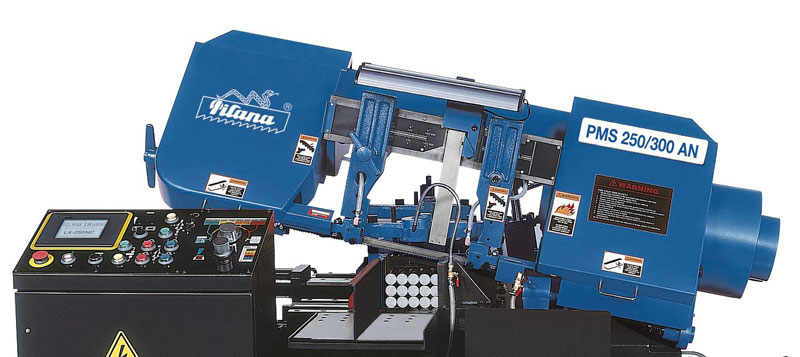

    Pásová pila PMS 250/300 AN

    Kloubová automatická pásová pila patří ve skupině kloubových automatů k té nejvyšší třídě jak z hlediska kvality, tak i z hlediska tuhosti konstrukce. Pří své kapacitě ramene do průměru 250 mm, váží stroj bez dopravníku 1430 kg. Konstrukce v kombinaci s ocelí a litinou zajišťuje nízké vibrace při řezu, což výrazně zvyšuje životnost bimetalového pilového pásu.

    Robustnost také zajišťuje delší životnost pásové pily než u strojů s ošizenou a lehkou konstrukcí, kde bývají náklady na provoz po deseti odpracovaných letech většinou neúnosné a je potřeba koupit nový stroj. Velkou výhodou je také ovládání stroje přes ovládací panel, kde jsou všechny mechanické prvky stroje ovládané pomocí standardních tlačítek a všechny potřebné informace se zobrazují na dotykovém displeji, kde se zadávají a zobrazují řezné parametry kloubové pásové pily. Lze nastavit jak posuv do řezu tak i tlak dle typu řezaného materiálu.

    Pásová pila PMS 250/300 AN - ovládací panel

    Ovládací panel pily

    Ovládací panel má ve standardním vybavení dotykový displej pro zadávání řezných operací a jejich průběžného sledovaní. Má přehlednou barevnou grafiku s podrobným informačním systémem o momentálním stavu pásové pily. Všechny mechanické operace se ovládají za pomocí tlačítek, které slouží ke snadnému ovládaní všech prvků stroje. Na pile lze nastavit jak posuv do řezu, tak přítlak do řezu dle normy řezaného materiálu.

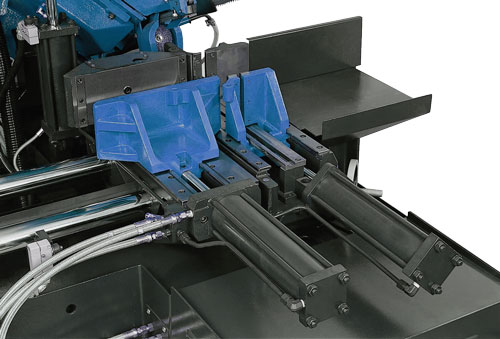

    Upínání materiálu

    Robustní těžké svěráky se silnými hydraulickými písty zajišťují maximální možné upnutí. Přední svěrák je rozdělen na dvě části, tak aby svíral řezaný materiál před i za řezem, což výrazně snižuje chvění na pilovém pásu a zabraňuje poškození jeho při dokončení řezu, kdy odřezaný kus zůstává upnutý v čelistech i po dořezání materiálu.

    Podávací svěrák se posouvá po broušených hřídelích o velkém průměru pro maximální stabilitu. Podávací svěrák pomocí pohyblivé čelisti dokáže řezaný materiál o několik milimetrů předsadit před pevnou čelistí, tak aby nedocházelo k nárazu u nerovného materiálu.

    Hydraulické upínání na pile

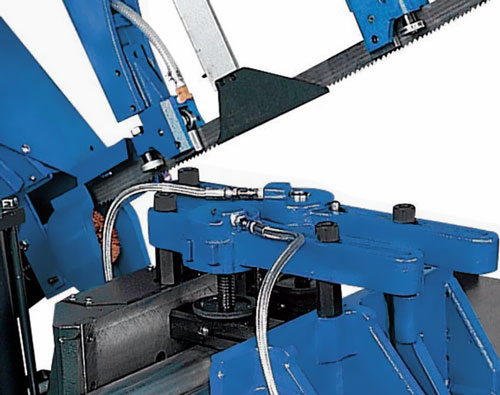

    Pásová pila PMS 250/300 AN - detekce počátku řezu

    Automatická detekce počátku řezu

    Kloubová automatická pásové pila má detekci počátku řezu. Takže při spuštění řezného cyklu rameno pily sjíždí k materiálu vždy rychloposuvem, těsně nad materiál se spouští nastavený posuv a tlak do řezu. Při dokončení řezu rameno vyjíždí vždy jen několik milimetrů nad řezaný materiál, tak aby byl celý cyklus dělení co nejrychlejší. Tento systém dobře brání zničení pilového pásu před nechtěným najetím do materiálu.

    Pásová pila PMS 250/300 AN - Karbidové vedení pilového pásu

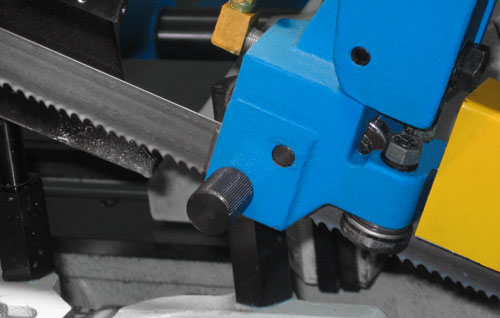

    Karbidové vedení pilového pásu

    Karbidové vedení má na jedné straně drážky pro rozvod chladicí kapaliny, což výrazně zvyšuje otěruvzdornost karbidů a celkově prodlužuje jejich životnost.
    Chlazení je vyvedeno do vodících kostek pro co nejvyšší účinnost.

    Pásová pila PMS 250/300 AN - Karbidové vedení pilového pásu

    Vynašeč ocelových třísek

    Pila je vybavena šnekových vynašečem ocelových třísek. Šnek je poháněn pomocí bezporuchového hydromotoru, kde lze nastavit rychlost otáčení pomocí škrtícího ventilu. Pod šnekovým vynašečem je přímo nádrž na chladicí kapalinu. Tento systém slouží k výborné separaci chladiva a ocelových třísek. Ke spuštění dochází automatický s rozběhem pilového pásu.

    Pásová pila PMS 250/300 AN - vynašeč třísek

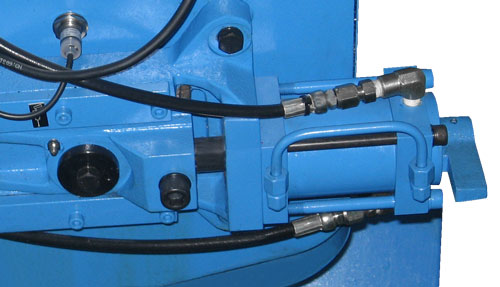

    Hydraulické napínání pilového pásu

    Automatická kloubová pásová pila PMS 250/300 AN má ve standardním vybavení hydraulické napínaní pilového pásu s automatickou detekcí přetržení.

    Velikost pilového pásu je 3505 x 27 x 0.9 mm.

    Pásová pila PMS 250/300 AN - napínání pásu
    Pásová pila PMS 250/300 AN - Nastavení řezání úkosů

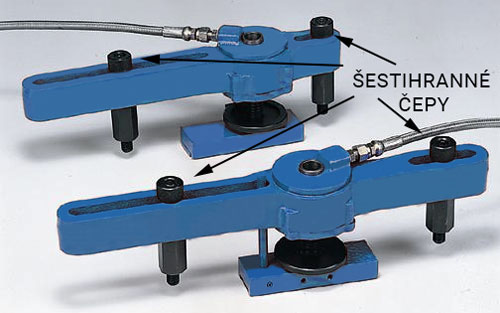

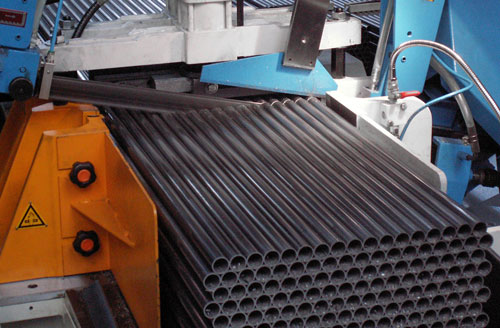

    Řezání více kusů najednou (ve svazku)

    Ve standardním vybavení pily jsou svazkovací svěráky, pro každý svěrák jeden. Svěráky se zapojují k hydraulickému agregátu pomocí rychlospojek, takže není potřeba žádné nářadí. Na svazkovacích svěrácích lze jednoduše nastavit výšku a délku svazku, tak aby docházelo k pevnému uchopení všech tyčí stejnoměrně a nedocházelo k zadrhávání především ve středu svazku.

    Maximální šířka svazku je 250 mm, minimální šířka svazku je 150 mm.
    Maximální výška svazku je 130 mm a minimální je 100 mm.

    Pásová pila PMS 250/300 AN - nastavení řezání úkosů

    Další standardní vybavení k pile PMS 250/300 AN

    Frekvenční měnič

    Pásová pila PMS 250/300 AN - frekvenční měnič

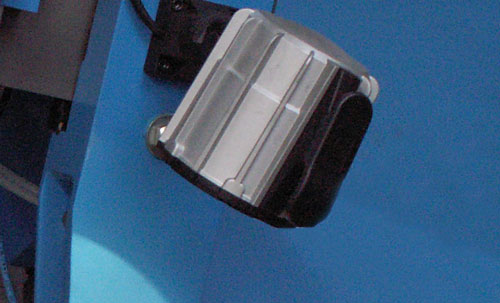

    Světlo

    Pásová pila PMS 250/300 AN - světlo

    Regulace tlaku čelistí

    Pásová pila PMS 250/300 AN - regulace tlaku čelisti

    Technické parametry pily:

    Napětí: 400 V
    Motor: 2,2 kW
    Rozměr pásu: 3505 x 27 x 0,9 mm
    Rychlost pásu: 22 - 75 m/min.
    Maximální řezný průměr: 250 mm
    Rozměry stroje: 2150 x 2200 x 1910 mm
    Hmotnost stroje: 1430 kg
    Hmotnost balení: 1570 kg

    Maximální rozměry řezaného materiálu:

    ico-kulaty.svg Profil kulatýico-ctverec.svg Profil čtvercový Profil obdélníkový
    0°250 mm250 x 250 mm300 x 250 mm

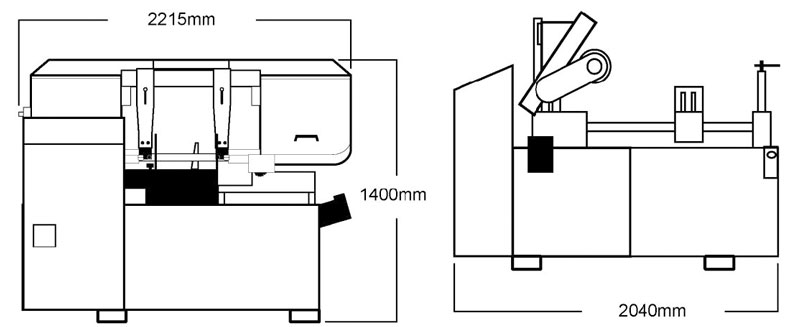

    Pásová pila PMS 250/300 AN - rozměry
    Napětí
    400 V
    Výkon motoru
    3700 W
    Rozměry pilového pásu
    3305 x 27 x 0,9 mm
    Rychlost pilového pásu
    25 - 85 m/min
    Max. řezný průměr
    250 mm
    Max. řezný úhel
    0°
    Typ pily
    Pásové
    Typ pohonu
    Elektrické
    Hmotnost stroje
    1430 kg
