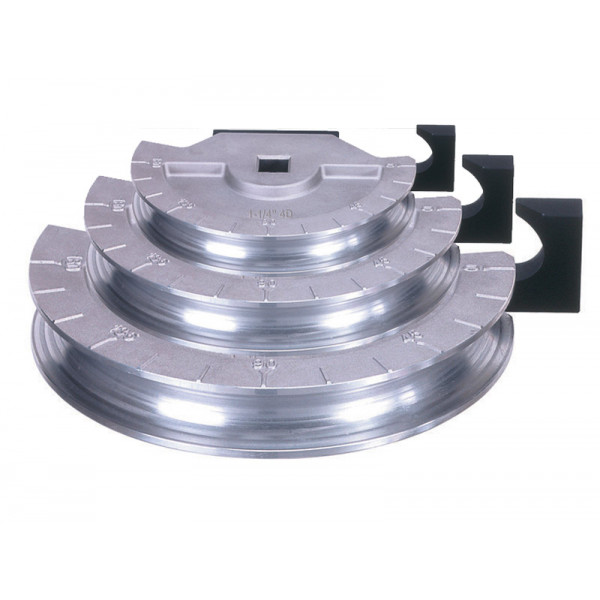

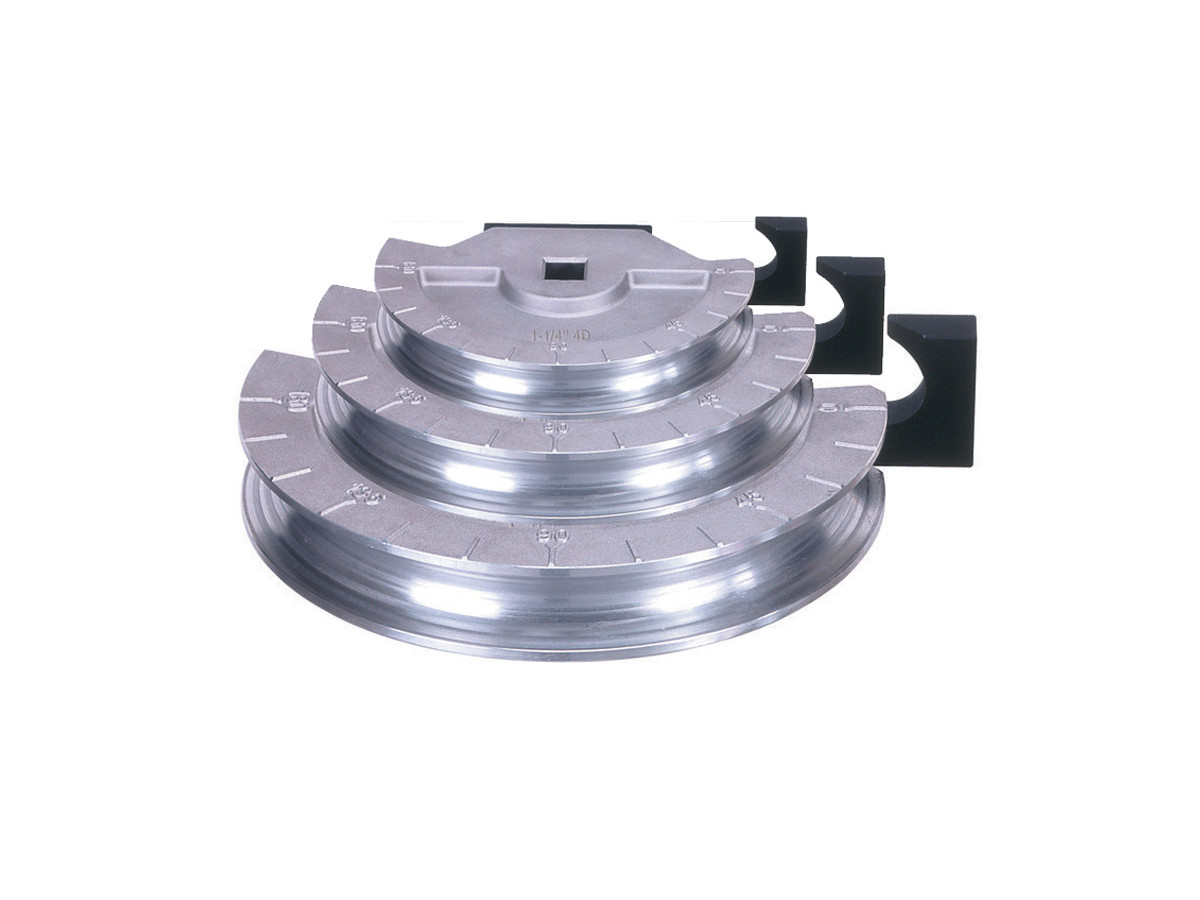

Ohýbací segmenty pro elektrickou ohýbačku AGP DB32.
Ohýbací segmenty palcové pro elektrickou ohýbačku DB32.
Vhodné na ocelové trubky: DIN 2391/93/94, hliníkové trubky, polotvrdé měděné trubky (za studena pouze z polotvrdé mědi R250), nerezové trubky o síle od 1mm.

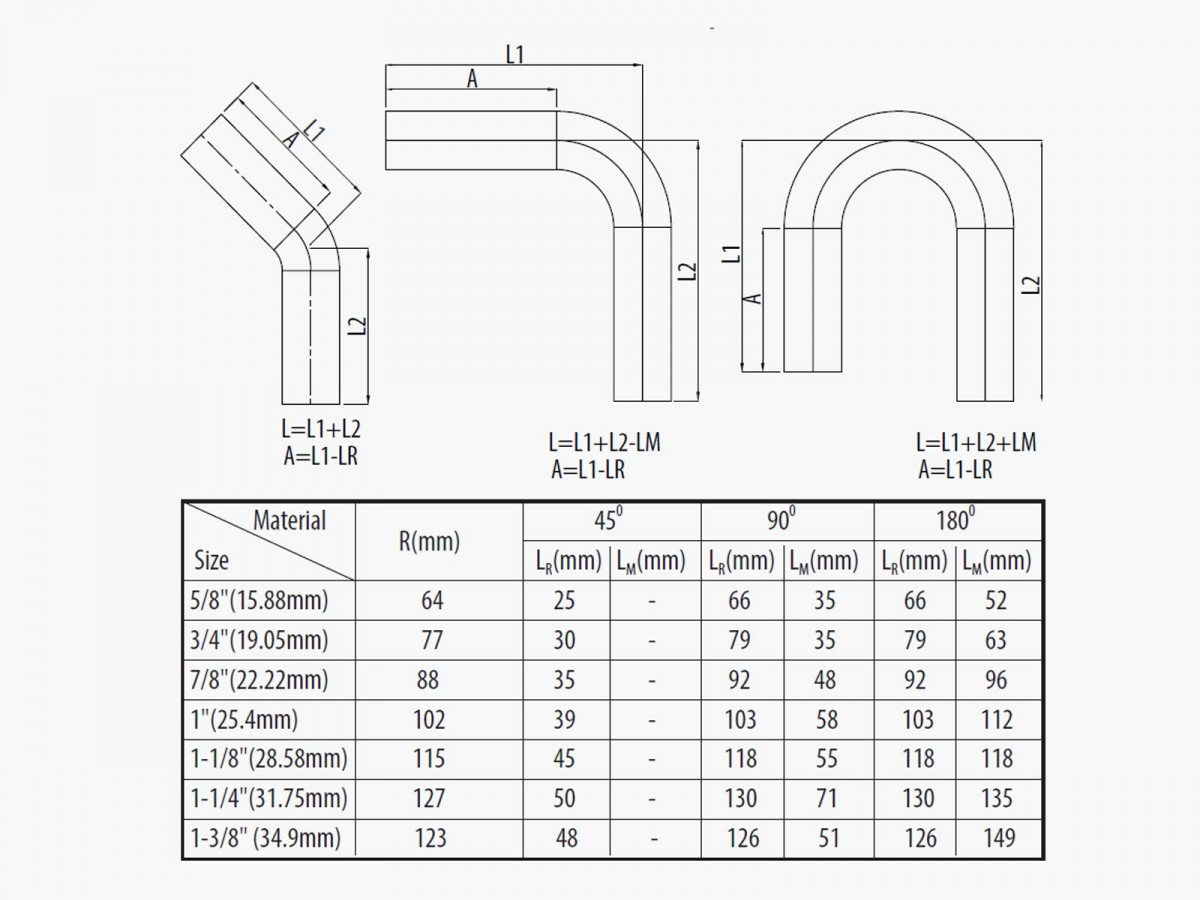

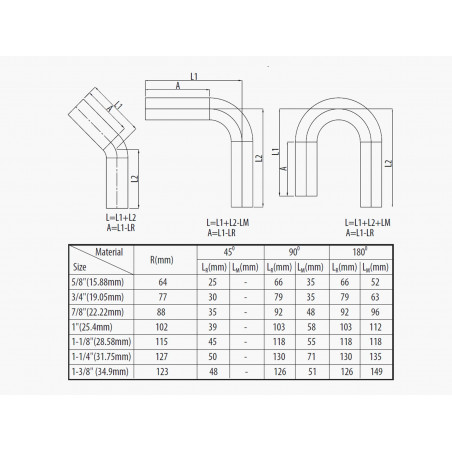

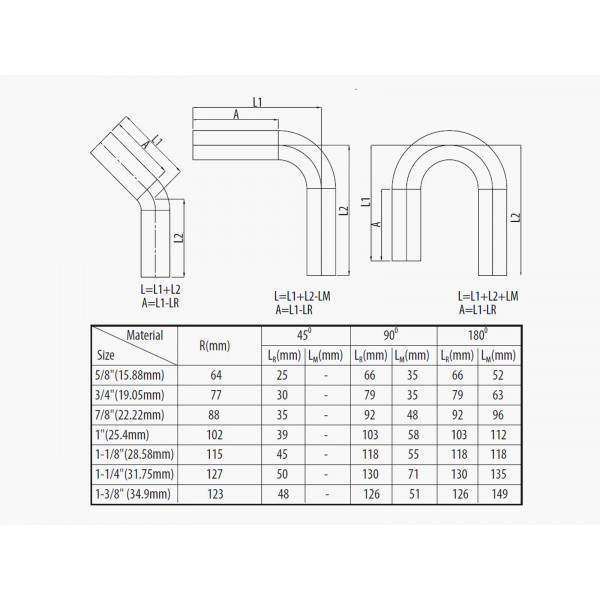

Varianty a ceny segmentů:
5/8" (15,88 mm)
3/4" (19,05 mm)
7/8" (22,22 mm)
1" (25,4 mm)
1-1/8" (28,58 mm)
1-1/4" (31,75 mm)
1-3/8" (34,9 mm)

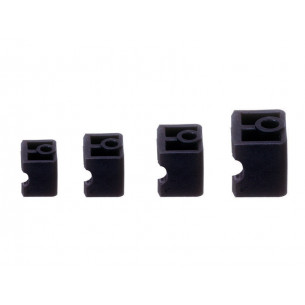

K ohýbacím segmentům doporučujeme volit také vhodné ohýbací smýkadla.
Pokud potřebujete ohýbat trubky z tenkostěnných materiálů a v přesných milimetrech, volte ohýbací segmenty pro DIN viz ZDE.

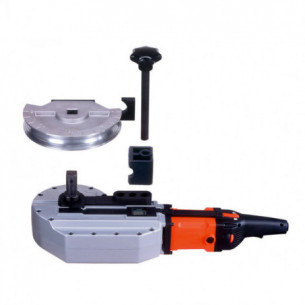

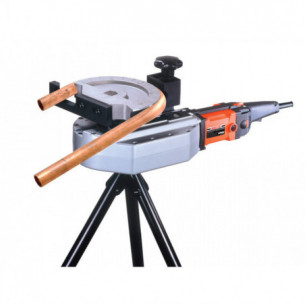

Koupili jste nebo používáte elektrickou ohýbačku AGP DB32 a vybíráte k ní ohýbací segmenty, smýkadla nebo výhodné sady?
Při nákupu příslušenství je absolutně klíčový přesný vnější průměr trubky. V praxi se setkáte se dvěma systémy značení, které se na první pohled zdají podobné, ale technicky je není dobré zaměňovat.
Chladírenské systémy a klimatizace (HVAC) fungují výhradně v celosvětovém palcovém standardu.
- Standardní průměry: 1/4", 3/8", 1/2", 5/8", 3/4", 7/8" a 1-1/8".
- Správná volba: Vybírejte palcové ohýbací segmenty a smýkadla (Inch / Palce / "). Měděné trubky pro chladiva (často měkká měď v kotoučích) vyžadují přesné vedení bez mikroskopických trhlin, aby nedocházelo k úniku chladiva.
Pro rozvody vody, topení, plynu nebo tenkostěnné nerezové trubky se v ČR i EU používají přesné milimetrové rozměry.
- Standardní průměry: 12, 15, 18, 22, 28 a 35 mm.
- Správná volba: Vybírejte metrické ohýbací segmenty a smýkadla (mm). Pouze přesný rozměr zaručí, že se trubka při ohybu nezbortí a půjde na ni bez problému nalisovat či napájet fitinka.
Forma segmentu i drážka smýkadla jsou přesně vyfrézované na daný průměr. Pokud použijete například palcový segment 5/8" (15,88 mm) na metrickou trubku 15 mm, vznikne nežádoucí vůle téměř 0,9 mm!
Co se může stát, když použijete špatný rozměr?
- Deformace: Trubka se může v ohybu "rozplácnout" do oválu.
- Zborcení stěny: Trubka se může zkrabatit nebo na vnitřním poloměru zlomit.
- Mikrotrhliny: Na vnější straně ohybu se může materiál vytáhnout a může prasknout.
Poznámka: Je-li nutno měděnou trubku ohýbat, musí být použit takový postup nebo nástroj, aby nemohlo dojít ke zmenšení průřezu trubky, zvlnění nebo ke zlomům. Při ručním ohýbání (žíhaných) měkkých měděných trubek (R 220) nemá být poloměr ohybu menší než 6 až 8násobek vnějšího průměru trubky. Je-li nutno provést ohyb o menším poloměru (nejméně 4násobek vnějšího průměru trubky), je nutno použít vhodných nástrojů. V každém případě je nutno vhodným způsobem zabránit vzniku trhlin (popraskání) v místě ohybu a to volbou vhodného typu ohýbačky. Pro ohýbání lze použít měkké měděné trubky (R 220) do rozměru 22 x 1 mm. Měděné trubky polotvrdé (R 250) se mohou ohýbat za pomoci vhodných nástrojů až do rozměru trubky 28 x 1,5 mm. Tvrdé měděné trubky (R 290) se mohou ohýbat do rozměru 18 x 1 mm. Minimální poloměr ohybu trubek polotvrdých a tvrdých je nejméně 4násobek vnějšího průměru trubky. Po ohnutí trubek se doporučuje kapilární zkouška indikační kapalinou na vznik případných trhlin.
