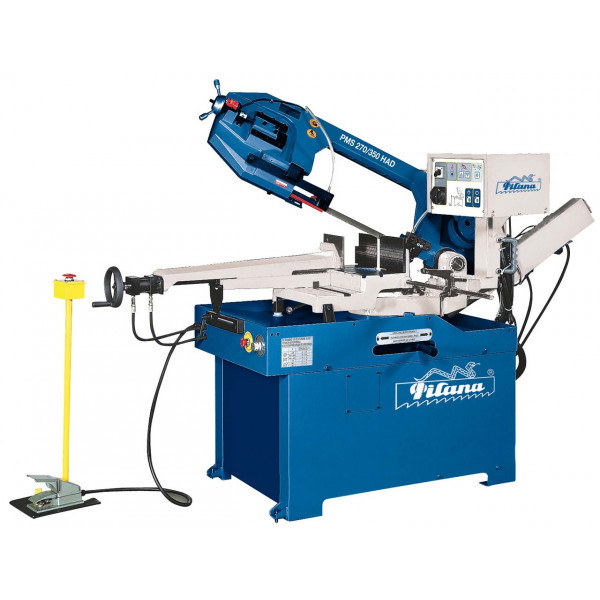

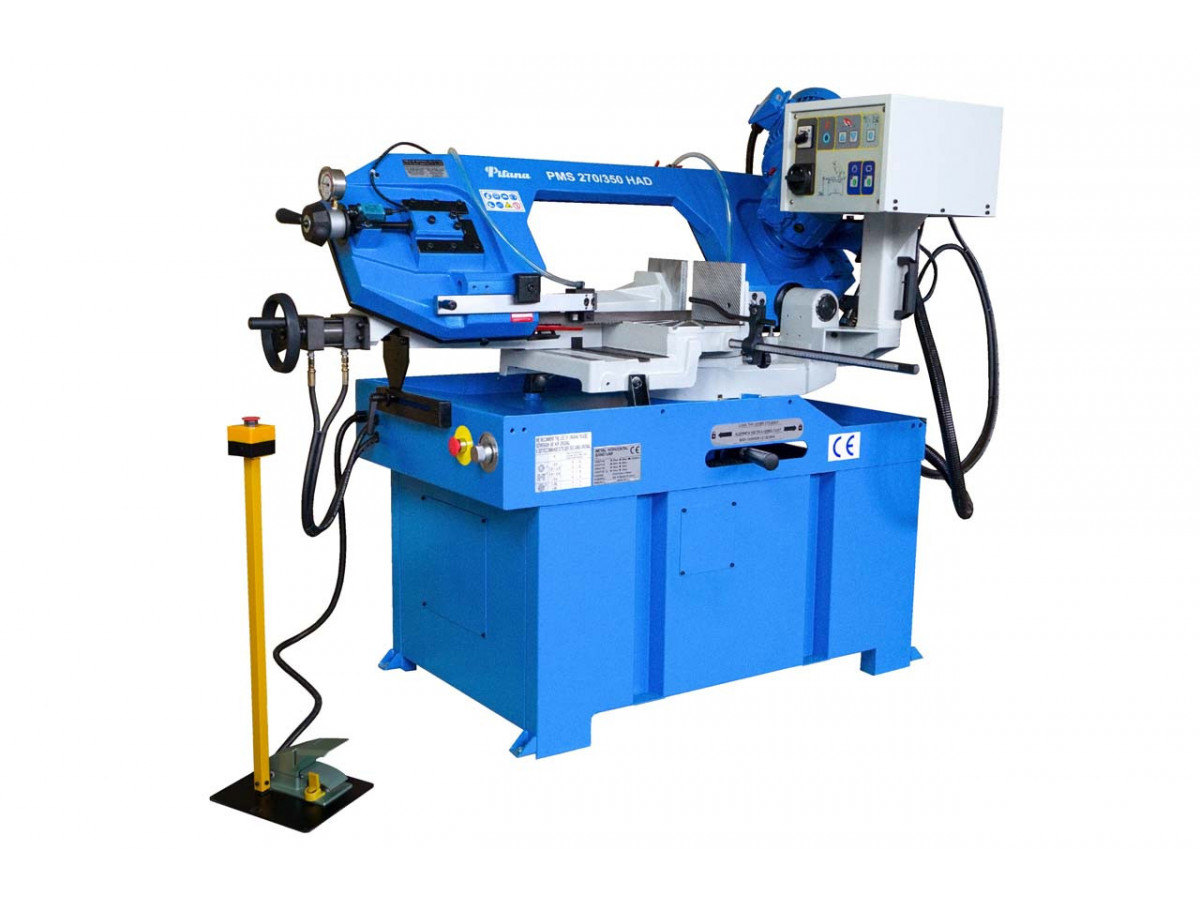

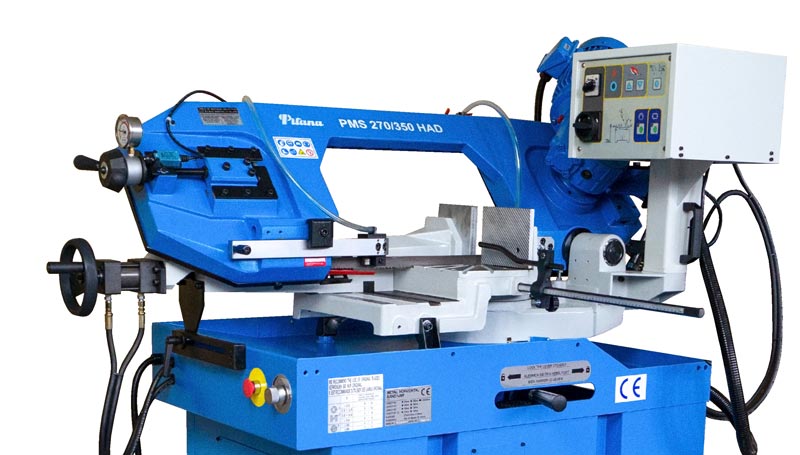

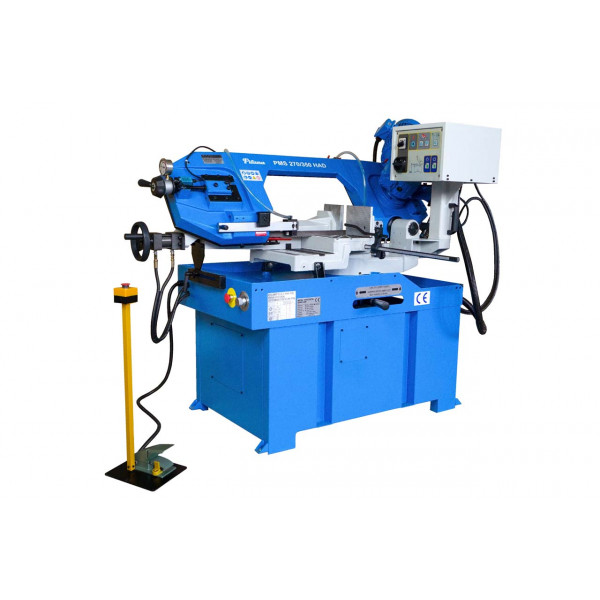

Pásová pila na kov PMS 270/350 HAD Pilana

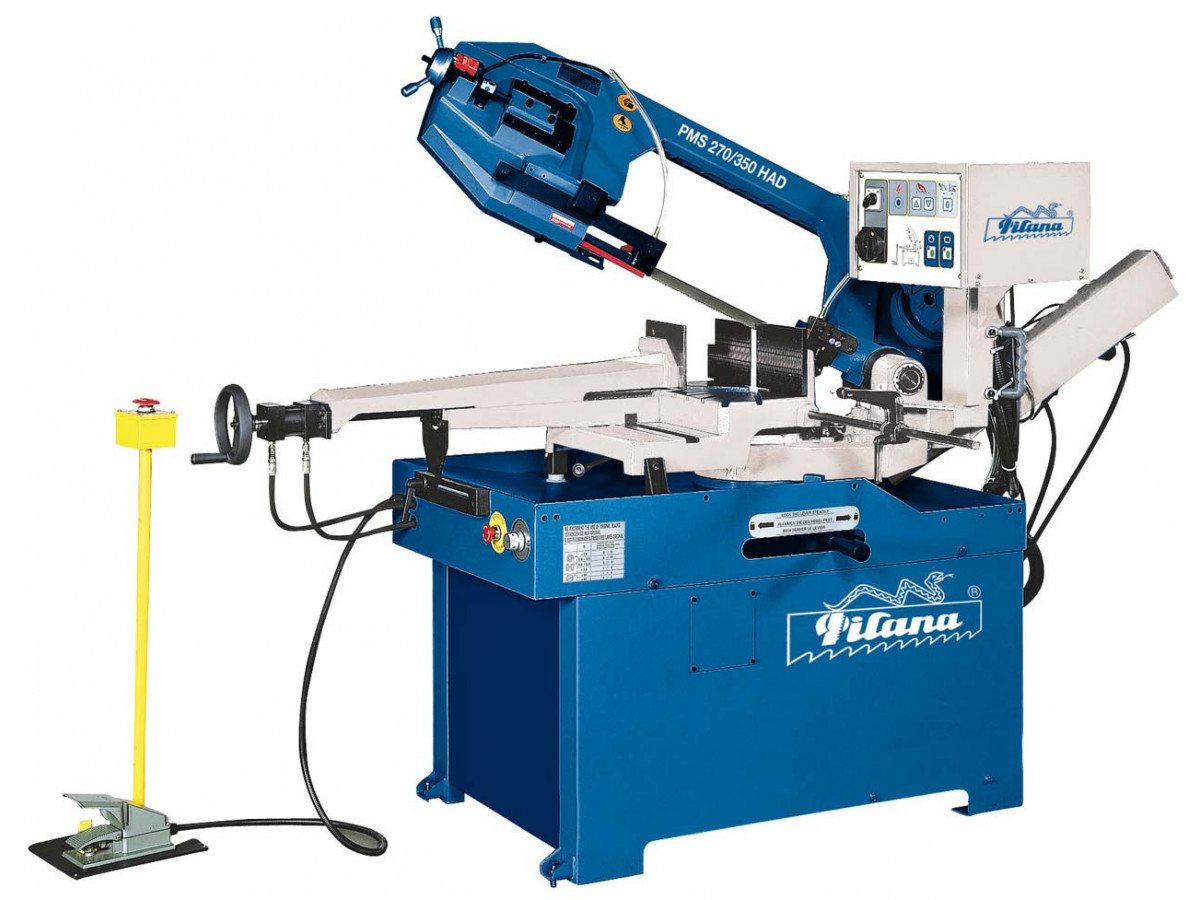

Poloautomatická pásová pila PMS 270/350 HAD je určená pro řezání plných materiálů, profilů a trubek. Pila umožňuje řezání na kolmo nebo pod úhlem na jednu stranu do 60°, na druhou do 45°.

PMS270350HAD
144 617 Kč

144 617 bez DPH

Na objednávku / dotaz
Zeptejte se nás na termín dodání před tím než objednáte zboží

  • Dotaz na zboží
  • Dotaz na zboží

    * Povinná pole

    Odpovíme vám co nejdříve, zpravidla během pár hodin.

    Odesláním formuláře souhlasíte se zpracováním osobních údajů (číst)

    Zavřít nebo

  • Našli jste lepší cenu?
  • Našli jste lepší cenu?

    * Povinná pole

    Máte lepší cenu z jiného obchodu? Napište nám a my se s tím pokusíme něco udělat.

    Odesláním formuláře souhlasíte se zpracováním osobních údajů (číst)

    Zavřít nebo

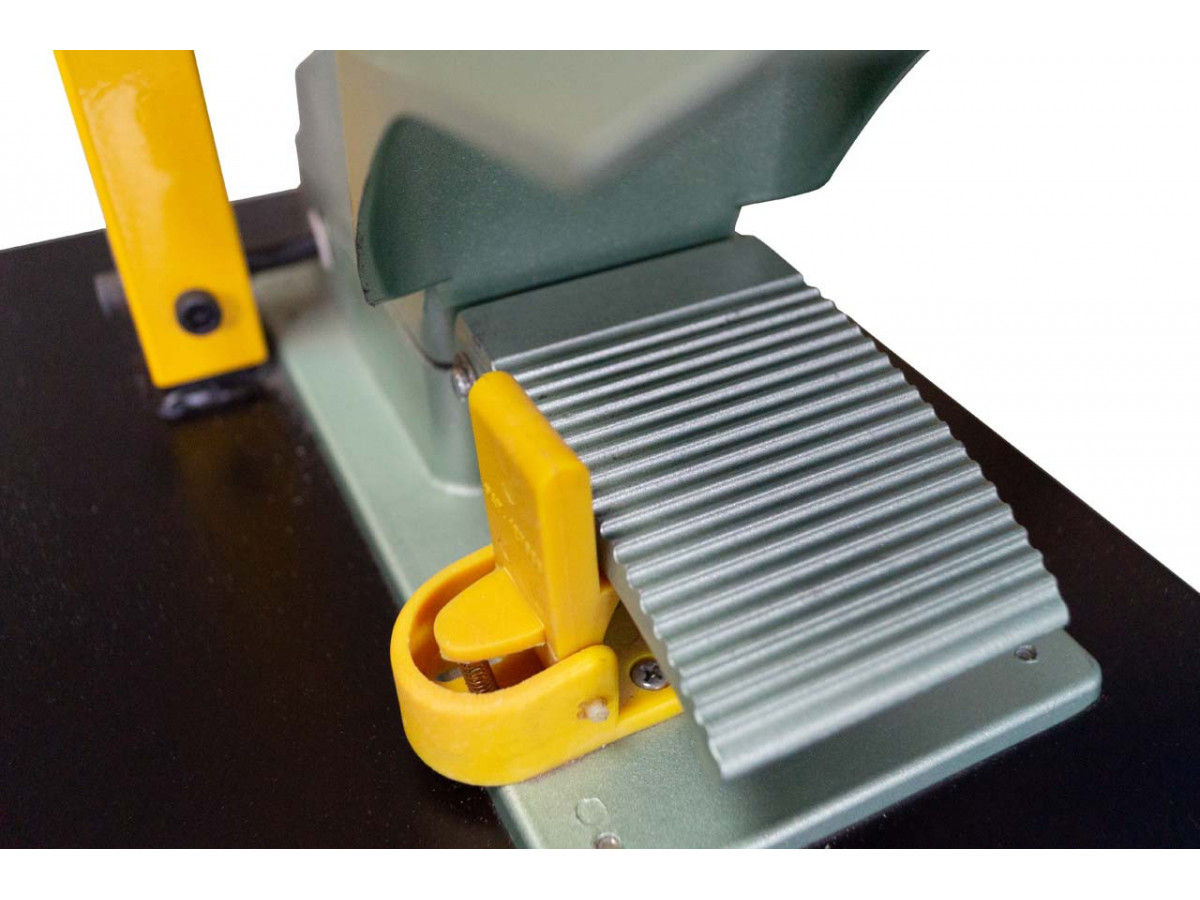

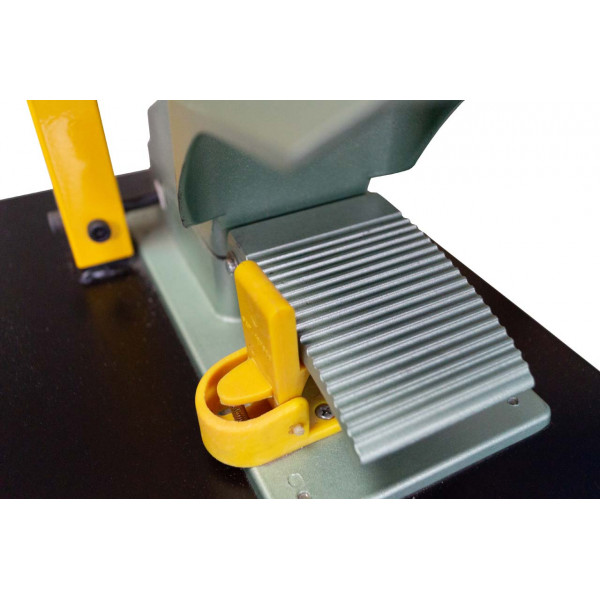

    Poloautomatická pásová pila pro dělení plných materiálů, profilů a trubek. Na pile je možné řezání na kolmo nebo pod úhlem na jednu stranu do 45°, na druhou do 60°. Hydraulicky ovládaný pohyb ramene pily upevněného na otočném kloubu. Poloautomatický cyklus: jakmile pila dořeže materiál, rameno se zvedne do předem nastavené výšky a otevře se svěrák. Po nastavení materiál na vámi požadované polohy, se cyklus zapne stisknutím ručního nebo nožního spínače. Rychlost posuvu pily lze snadno měnit v průběhu řezu v rozmezí od 1-10 (kde 10 stupeň je rychloposuv). Standardním vybavením této pily je též chlazení, které vede přímo do vodících kostek. Dále ukazatel napnutí pilového pásu.

    Poloautomatická pásová pila

    pro vyšší efektivitu procesu dělení, to je PMS 270/350 HAD.

    Poloautomatická pásová pila s celistvým poloautomatickým cyklem, kde je řízeno hydraulikou nejen rameno pily, ale i upínaní a otevíraní svěráku.

    Díky těmto vlastnostem lze zefektivnit dělící proces na vaší dílně, kdy obsluha pily pouze naměří materiál pomocí dorazu nebo laserové rysky a spustí poloautomatický cyklus pásové pily, který končí vyjetím ramene nad řezaný materiál a uvolnění svěření řezaného materiálu.

    Tyto stroje vycházejí z nejvyšší třídy pásových pil SAD, kde s nimi sdílí více jak 80% dílů. Na strojní pásovou pilu HAD je 24 měsíční záruka, což je veliká konkurenční výhoda a známka kvality. Na pile lze dělit konstrukční ocel i legovanou ocel v různé profilaci do maximální tloušťky 1 mm včetně plných tyčí až do průměru 270 mm, dále lze využít přídavné příslušenství pro řezání více tyčí najednou.

    Konstrukce stroje je osvědčená a neměnná, což zajišťuje stabilní dodávky všech komponentů stroje i po deseti letech provozu. Pokud hledáte pásovou pilu, na kterou se můžete spolehnout v každé situaci, tak model HAD je tou nejlepší volbou!

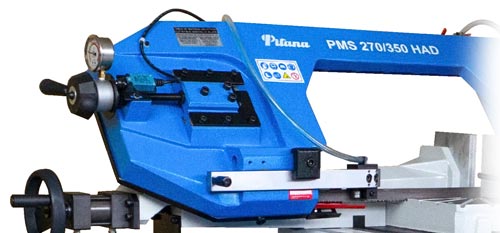

    Rameno pásové pily

    Rameno pily je jeden celistvý odlitý kus litiny, což je u kloubových pil nejlepší možné řešení. Litina díky svým mechanickým vlastnostem výborně absorbuje mikro-vibrace, které vznikají pří každém dělení pilovým pásem. Celková konstrukce ramene tedy zvyšuje životnost pilového pásu, protože eliminací mikro-vibrací dojde ke snížení tření mezí HSS zubem pilového pásu a řezanou ocelí. Robustní rameno pily je usazeno na kloubu s nezničitelnými kuželovými ložisky. Jeho vyvážení je uzpůsobeno tak, aby obsluze stačilo vyvinout jen málo síly pro jeho zvednutí i bez pomocí proti vratných pružin pro ruční řezání. Litinové rameno pily je vybaveno ukazatelem napnutí pásů s automatickou detekcí přetrženého pásu.

    Pásová pila na kov PMS170/210 - nastavení úkosu

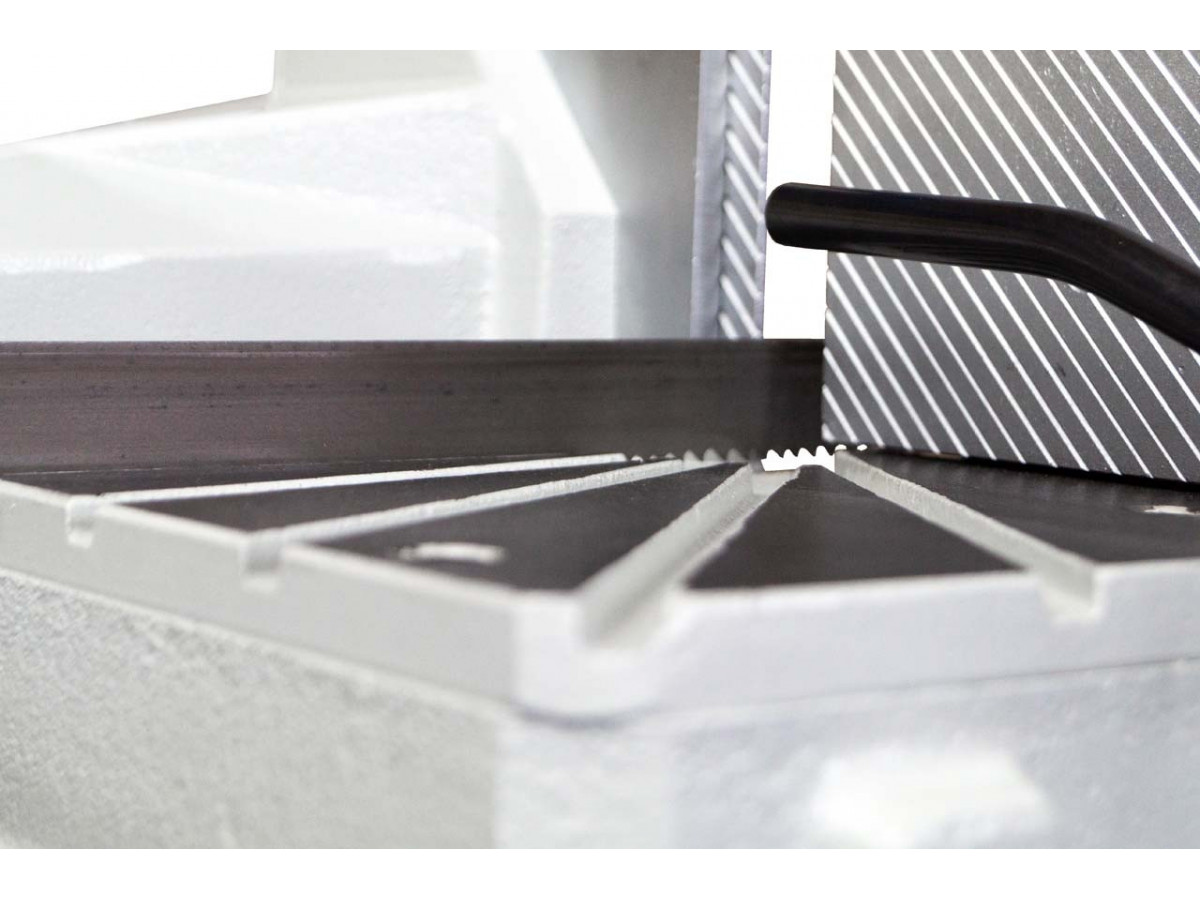

    Řezání úkosů

    Poloautomatická pila má snadné nastavení ramene do úhlu pomocí ruční zajišťovací páky na levou i pravou stranu až do úhlu 60°, kde lze řezat maximální do Ø160 mm. Při nastavení ramene do úhlu 45° lze řezat až do Ø240 mm.

    Pásová pila na kov PMS170/210 - úhel úkosu

    Poloautomatický cyklus řezání

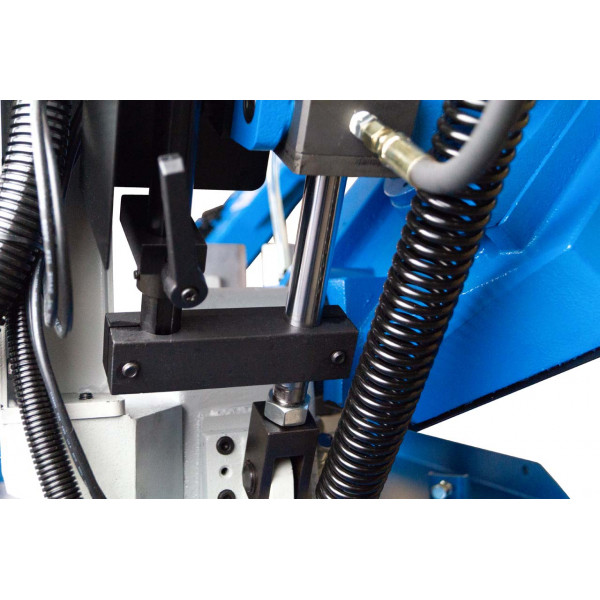

    Stačí ručně a jednoduše nastavit maximální zdvih ramene na hydraulickém válci, poté za pomocí ručního kola na svěráku dojet čelistí kousek k řezanému materiálu a spustit celý poloautomatický cyklus za pomocí tlačítka na ovládacím panelu. Svěrák v řízeném procesu sevře dělený materiál, spustí běh pilového pásu a začne tlačit rameno do řezu dle nastaveného posuvu. Po dořezání materiálu se vypne pilový pás, rameno pily vyjíždí do nastavené maximální pozice a čelisti svěráku uvolňuje upnutý materiál ve vzdálenosti asi 15mm. Pila čeká na další spuštění řízeného poloautomatického cyklu. Popsaný řízený cyklus lze využívat i pro úhlové řezy na levou i pravou stanu.

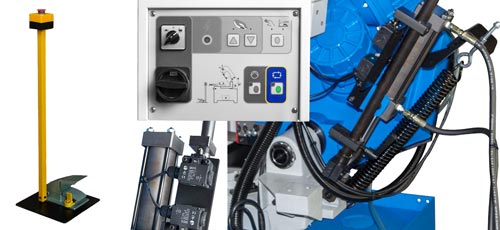

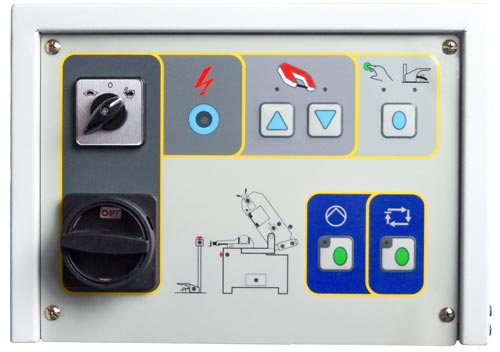

    Ovládací panel

    Praktický ovládací panel s kompletní diagnostikou stavu pásová pily za pomocí led diod. Tlačítka mají krytí před vnikem kapaliny stejně jako celý panel, což je veliká výhoda přes konkurenčními ovládacími panely se standardními tlačítky, které jsou náchylné k opotřebení a nespolehlivosti při dlouhodobém používaní. Na panelu najdete nákres pily, kde jsou informační led diody pro jednotlivé části stroje, podle kterých lze přesně určit aktuální stav celého stroje.

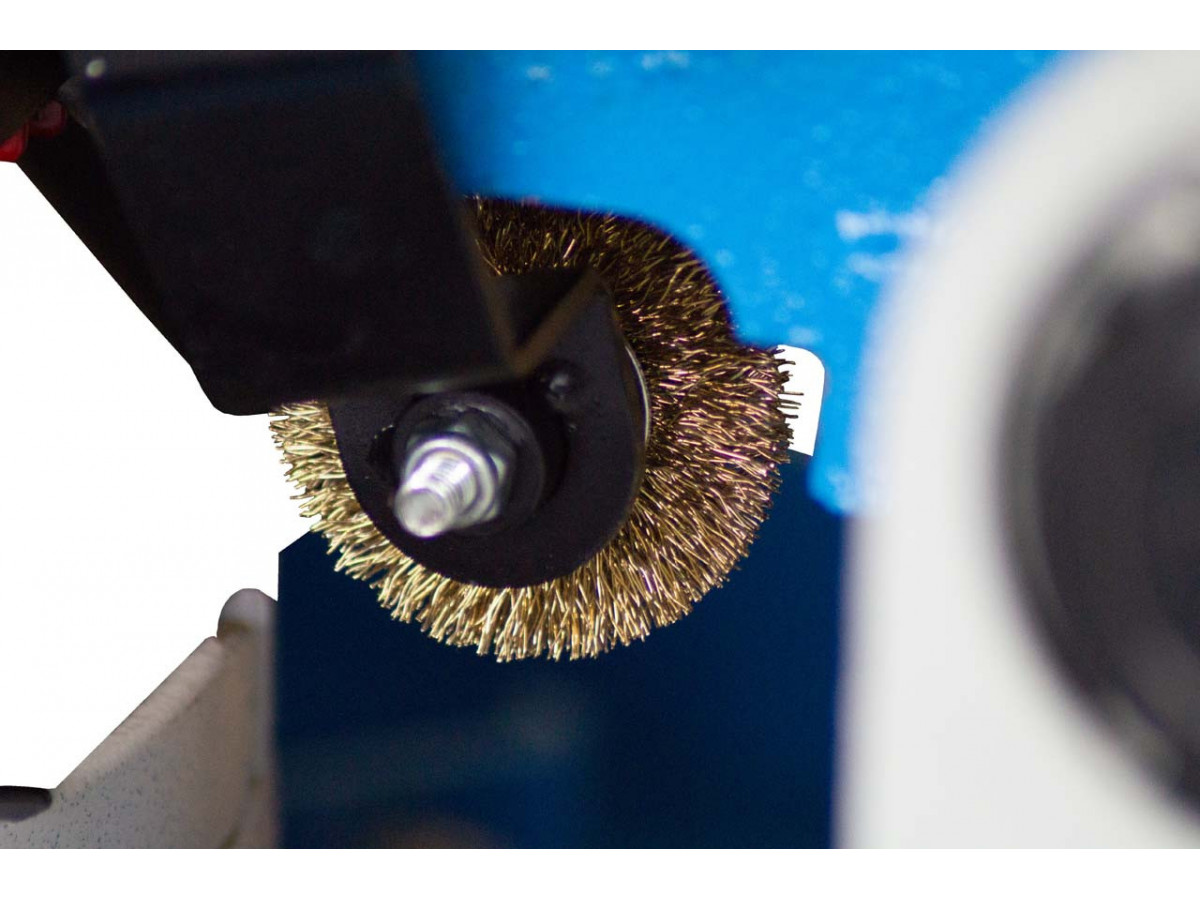

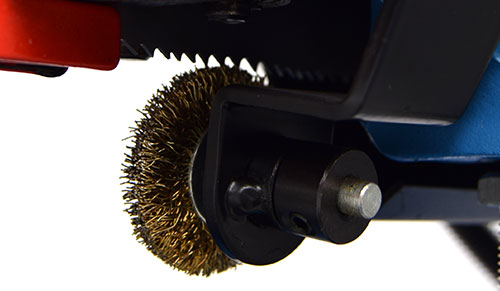

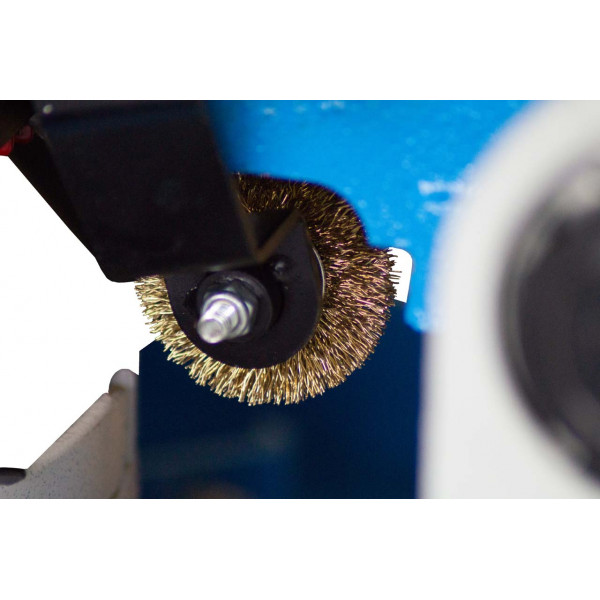

    Čistící kartáček

    Pila má volně uložený čistící kartáček, který vynáší ocelové třísky ze zubové mezery pilového pásu, a tím prodlužuje jeho životnost. Kartáček lze výškově nastavit dle jeho postupného opotřebení.

    Pásová pila na kov PMS170/210 - kartáček

    Karbidové vedení pilového pásu

    Vodící kostky pro pilový pás jsou ze slinutého karbidu pro co nejvyšší otěruvzdornost a tepelnou odolnost.
    V karbidech jsou vybroušeny drážky, které slouží pro lepší rozvod chladící kapaliny mezí vodítky a pilovým pásem.
    S karbidovými vodítky lze jednoduše manipulovat pro nastavení ideální mezery. Pilový pás má šířku 27 mm.

    Pásová pila na kov PMS170/210 - karbidové vedení

    Upínání materiálu

    Stavitelnou čelist svěráku lze rychle polohovat za pomocí závitové tyče a ručního kola.
    Upínaní a povolování děleného materiálu zajišťuje hydraulický píst, jenž pevné sevře různé profilace materiálu včetně rotačních tyčí, kde jsou styčné body uchopení nejmenší.
    Pevné uchopení materiálu ve svěráku je velmi důležitá, protože jakýkoliv pohyb děleného materiálu při řezu znamená zničení pilového pásu. Robustní svěrák má jednoduchý systém přestavení pozice pro rychlé nastavení pily pro řezání pod úhlem na levou i pravou stranu.

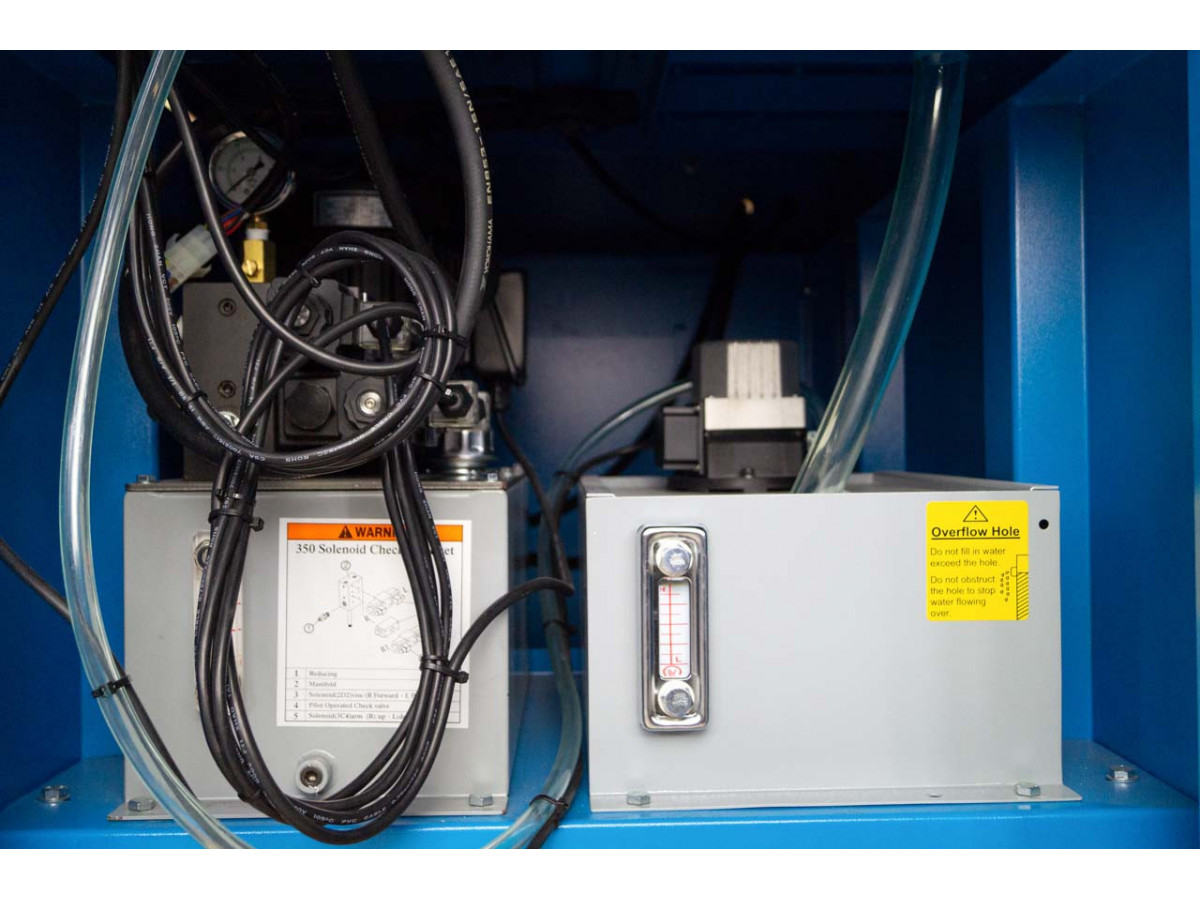

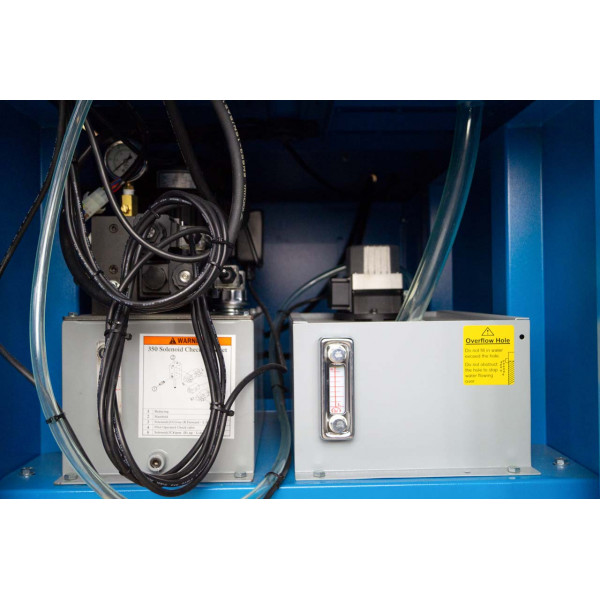

    Chlazení pily

    Chlazení pily je praktický vyvedeno do vodících kostek pro co nejvyšší účinnost chlazení.
    Cyklus chlazení se spouští automaticky s pilových pásem a lze ho snadno regulovat na škrtícím ventilu.
    Nádrž chlazení je snadno dostupná pro pohledné čištění. Součásti pily je odkapávací plech.

    Příslušenství k pile PMS 270/350 HAD

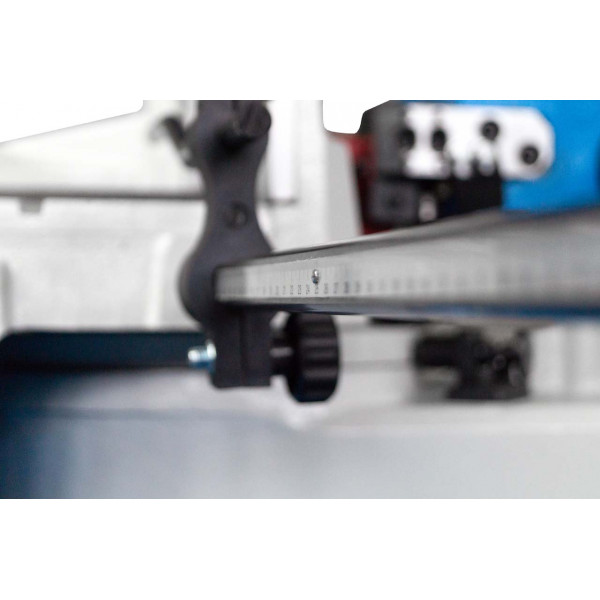

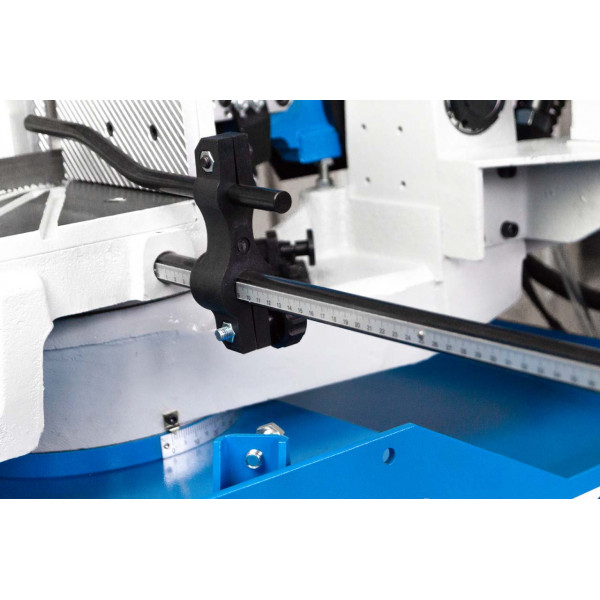

    K pásové pile PMS 270/350 HAD lze dokoupit různorodé příslušenství jako dopravníky, které se připevňují přímo ke stroji. Zadní dopravník má 2000 mm a lze ho napojovat na sebe do požadované délky. Přední dopravník má délku 3000 mm a mechanický doraz pro nastavení délek řezu. V nabídce je také laserová ryska, která projektuje budoucí řeznou líni na dělený materiál a manuální svazkovací svěrák pro řezání více tyčí najednou.

    Technické parametry pily:

    Napětí: 400 V
    Motor: 1,5 kW
    Rozměr pásu: 3160 x 27 x 0,9 mm
    Rychlost pásu: 34, 68 m/min.
    Maximální řezný průměr: 270 mm
    Rozměry stroje: 2350 x 1200 x 1960 mm
    Hmotnost stroje: 460 kg
    Hmotnost balení: 530 kg

    Maximální rozměry řezaného materiálu:

    ico-kulaty.svg Profil kulatýico-ctverec.svg Profil čtvercový Profil obdélníkový
    270 mm260 x 260 mm350 x 220 mm
    45°240 mm220 x 220 mm240 x 160 mm
    60°160 mm150 x 150 mm
    45°(L)210 mm180 x 180 mm
    Napětí
    400 V
    Výkon motoru
    1500 W
    Rozměry pilového pásu
    3160 x 27 x 0,9 mm
    Rychlost pilového pásu
    34, 68 m/min
    Max. řezný průměr
    270 mm
    Max. řezný úhel
    45°(L)
    60°
    Typ pily
    Pásové
    Typ pohonu
    Elektrické
    Hmotnost stroje
    460 kg

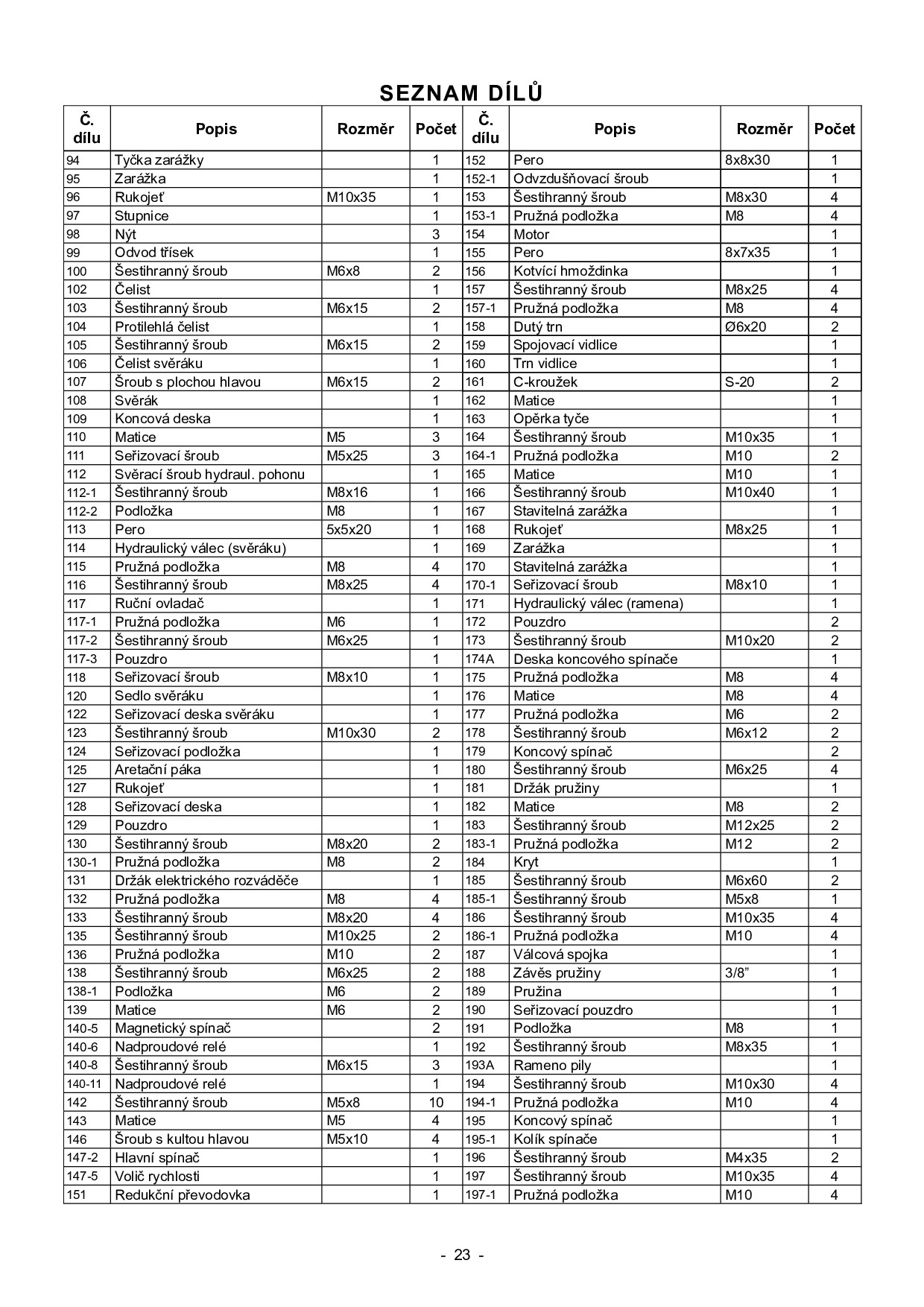

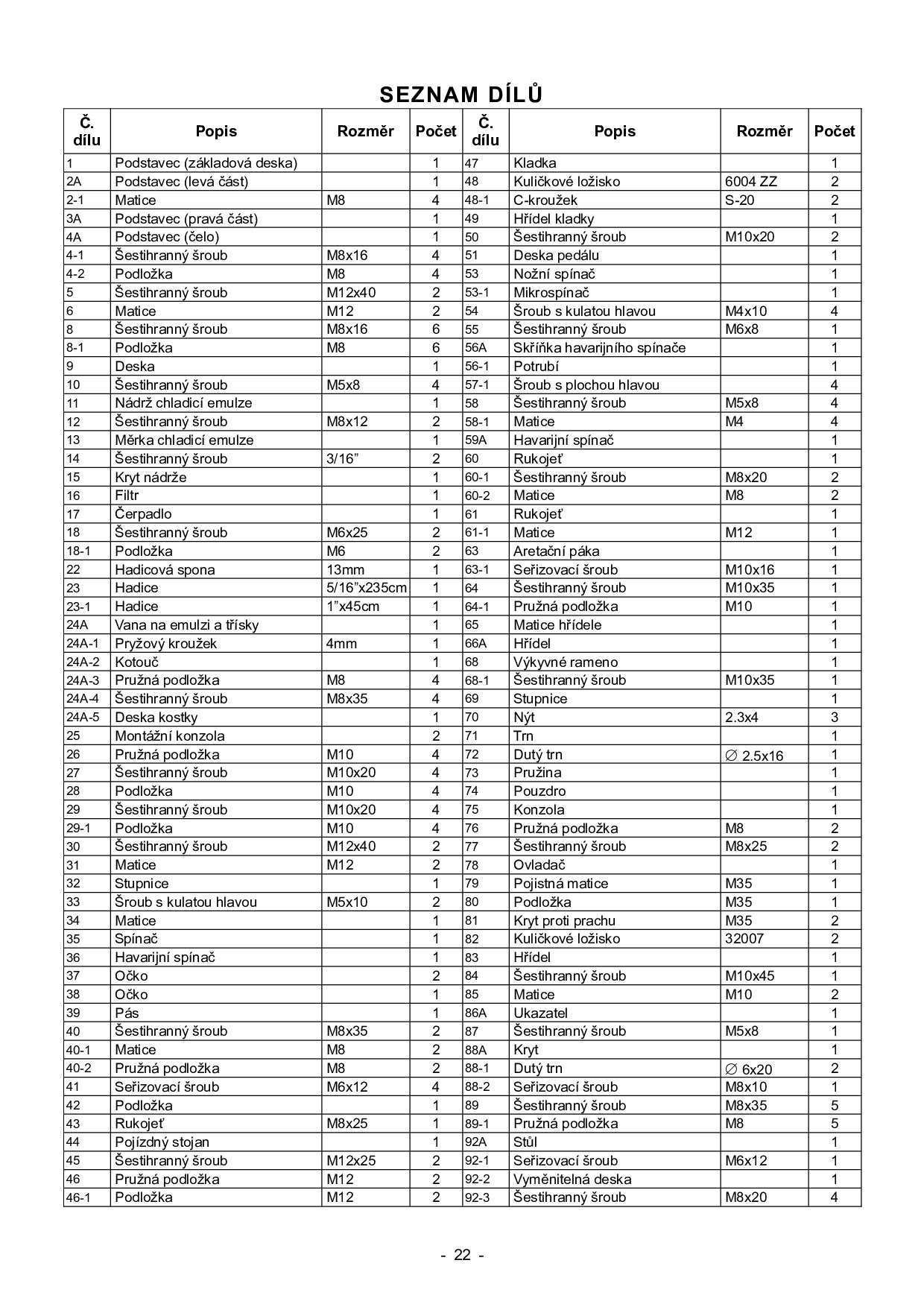

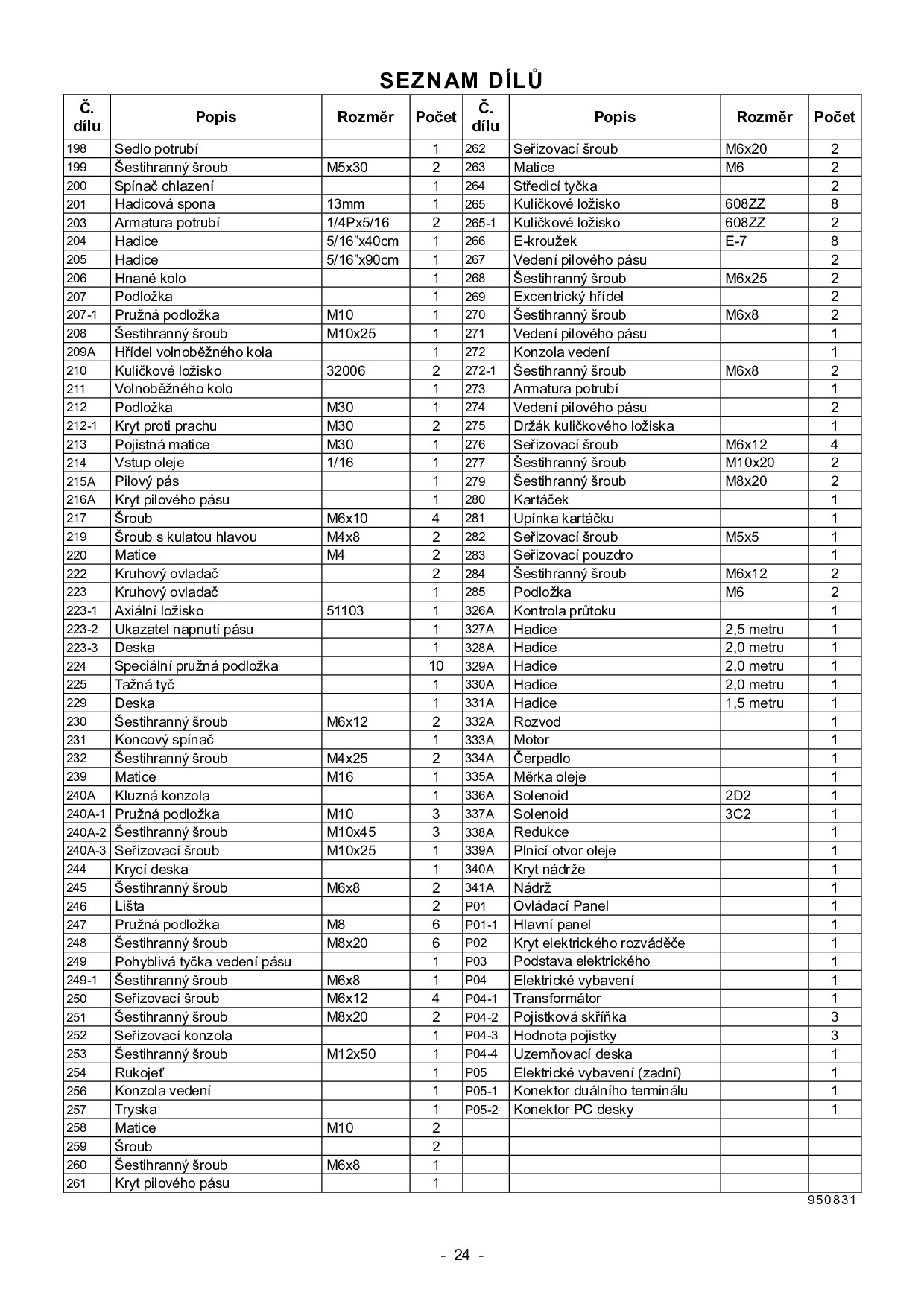

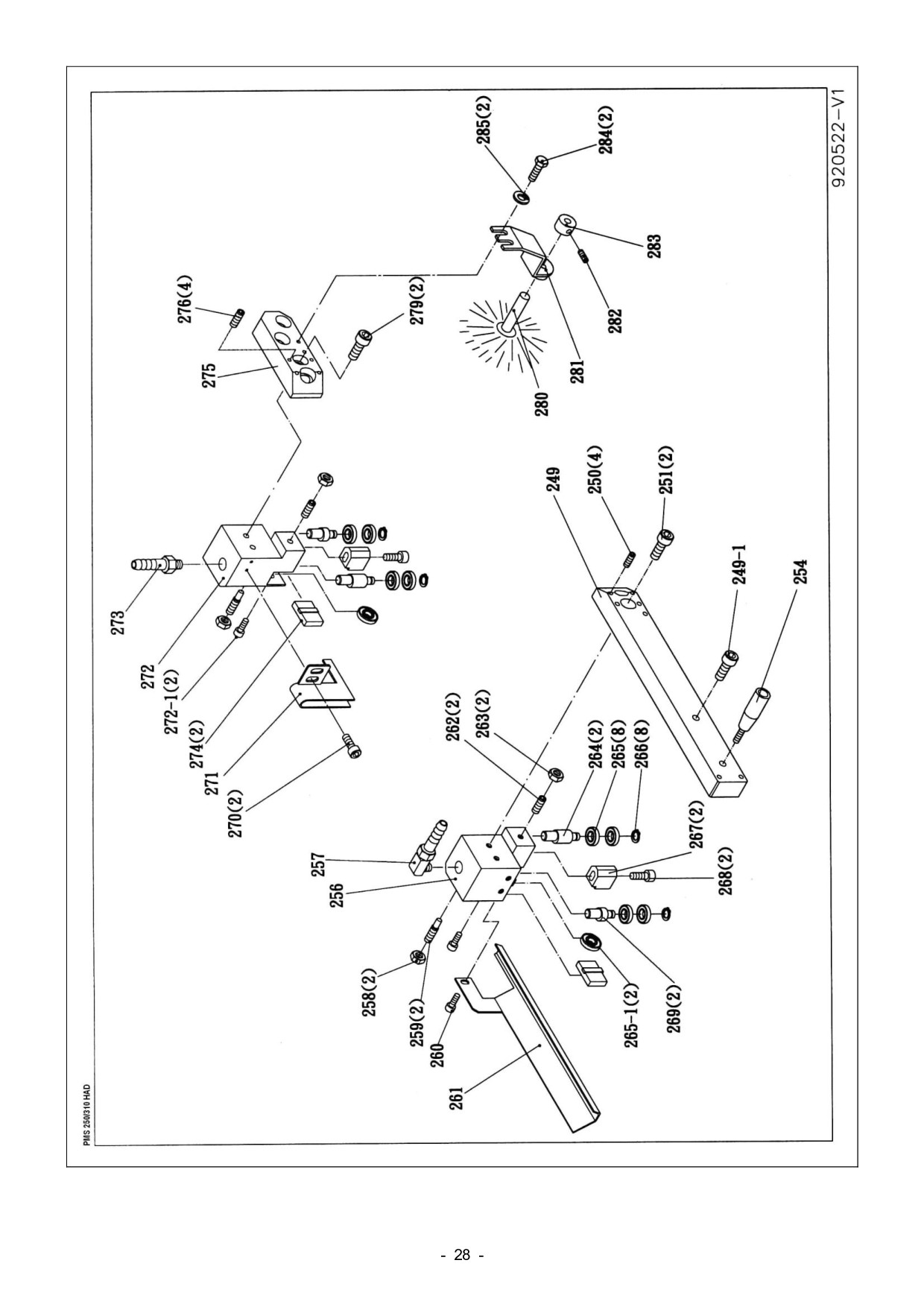

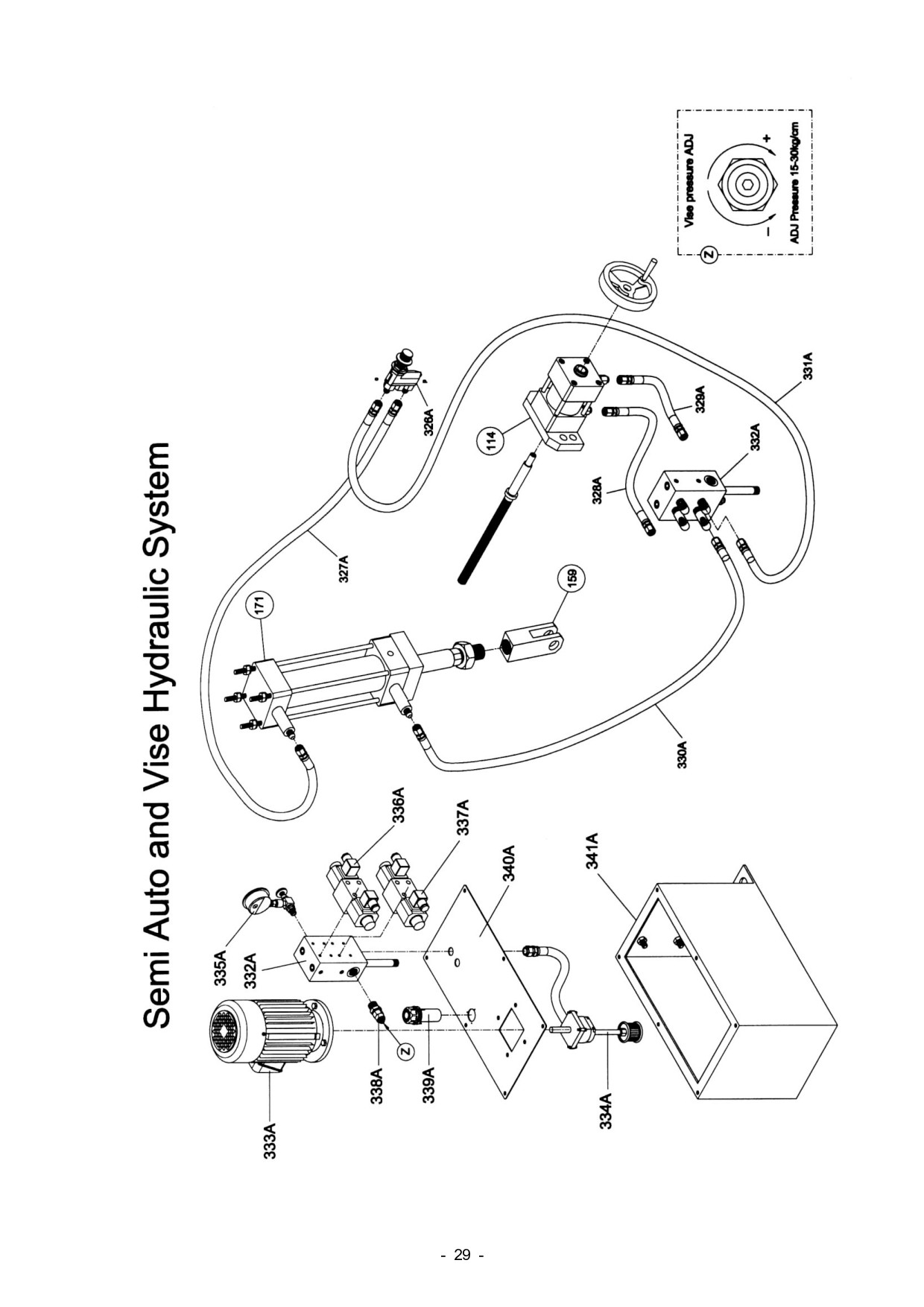

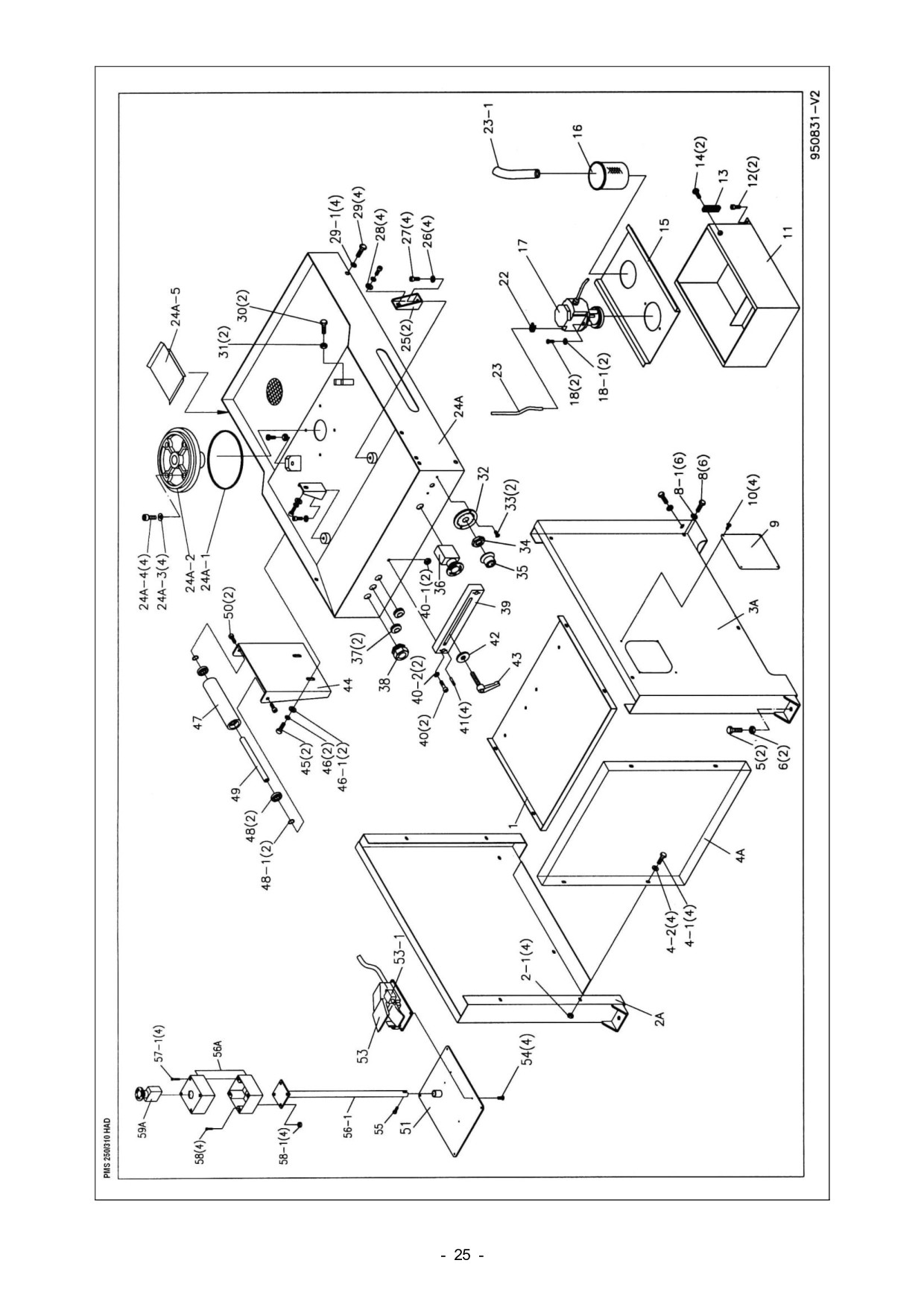

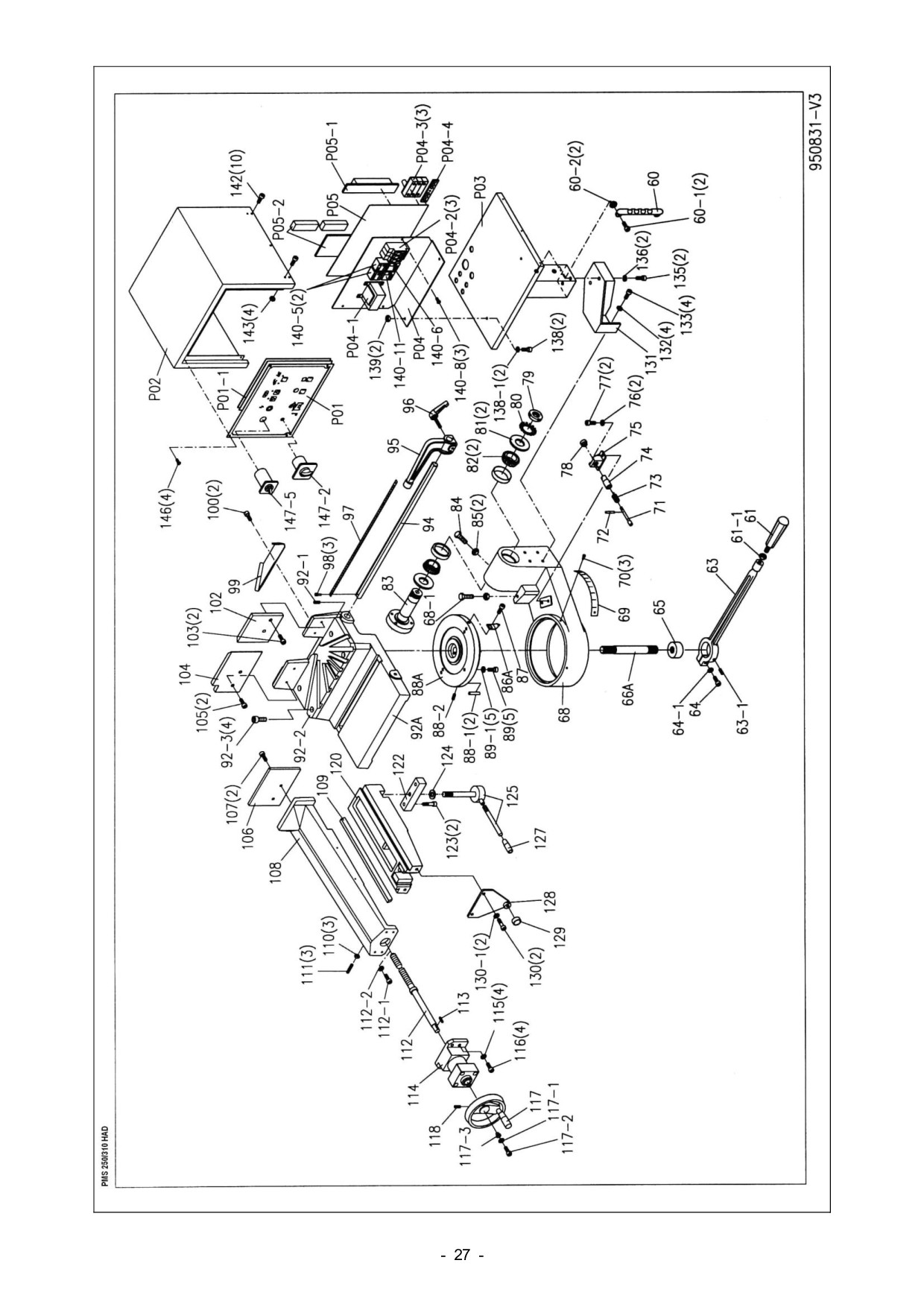

    Níže máte k dispozici nákresy náhradních dílů, nebo si stáhněte pdf ZDE. Díly si můžete objednat skrze formulář nebo na email ZDE.

    PMS-270-350-HAD (seznam-dilu)PMS-270-350-HAD (seznam-dilu)

    PMS-270-350-HAD (seznam-dilu)PMS-270-350-HAD (seznam-dilu)

    PMS-270-350-HAD (seznam-dilu)PMS-270-350-HAD (seznam-dilu)PMS-270-350-HAD (seznam-dilu) PMS-270-350-HAD (seznam-dilu)
