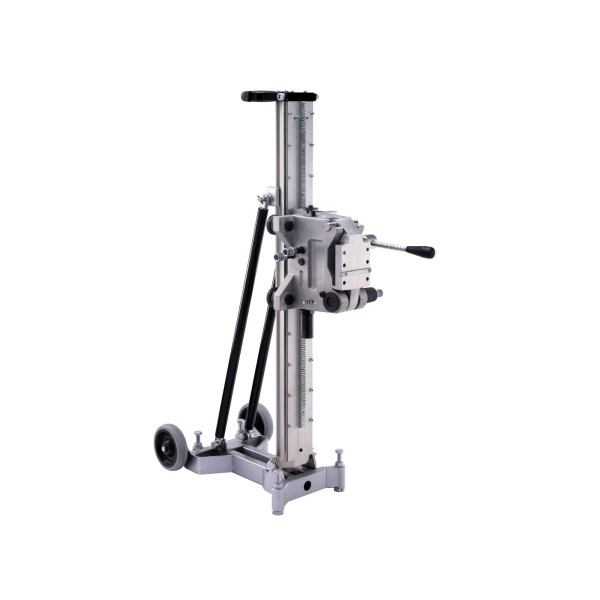

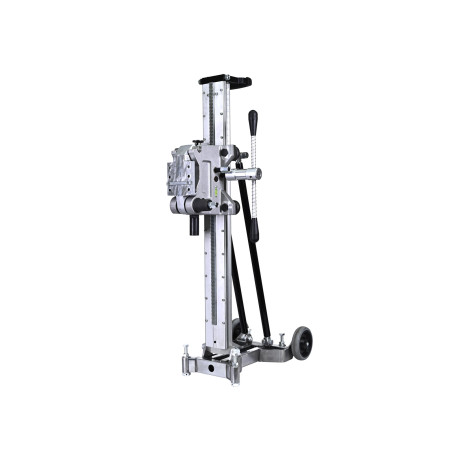

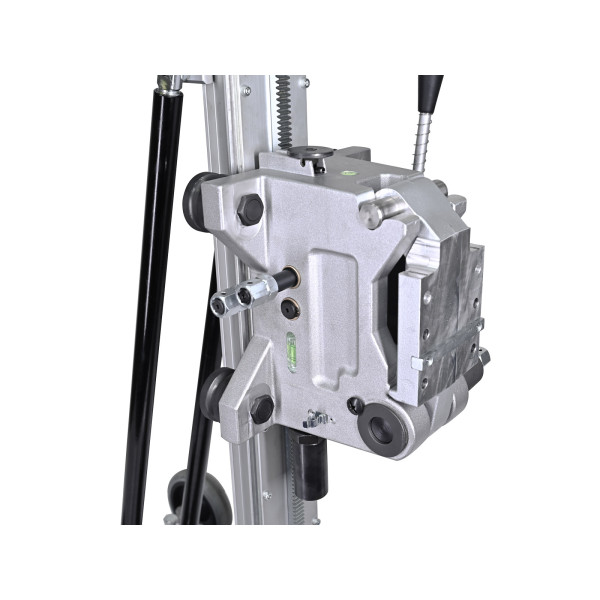

Vrtací stojan AGP QS600

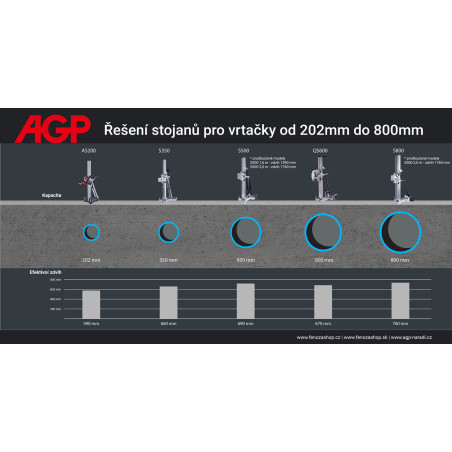

Vrtací stojan AGP QS600 je sklopný vrtací stojan s rychloupínacím systémem montáže motoru pro použití s ​​diamantovými jádrovými vrtacími motory AGP DM20, DM12, DM14, DDC12 namontovanými na plošině. Maximální průměr neboli kapacita vrtání je buď 500 mm (bez nutnosti jakýchkoliv distančních podložek) nebo 600 mm (s distanční sadou 50mm - jako volitelní příslušenství), a s efektivním zdvihem 670 mm. Stojan lze jednoduše naklápět v úhlu až 45°.

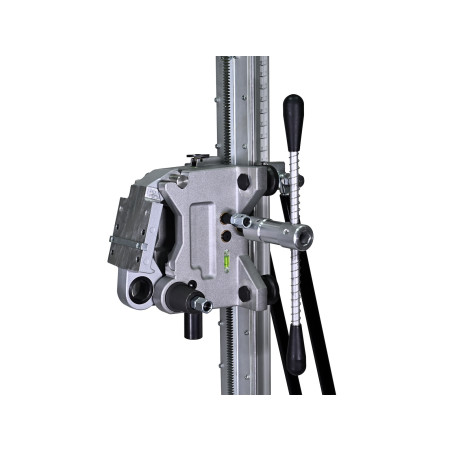

Je vybaven dvěma klikovými převody na obou stranách. Jedním je rychlejší poměr 1:1 a druhým pomalejší poměr 4:1, který poskytuje obsluze značnou mechanickou výhodu v obtížných situacích. Vedení pojezdu zajišťují 4 velké válečky s excentrickým nastavením pro hladký chod s nulovou vůlí. Hliníkový sloupek vyztužený ocelí umožňuje, aby měl nízkou hmotnost, a přitom potřebnou tuhost, která je vyžadována pro těžké diamantové korunky. Pro speciální aplikace lze sloup prodloužit pomocí volitelné sady pro prodloužení sloupu. Na sloupu je úhlová stupnice od 0° do 45° udávající úhel náklonu.

Odolná ocelová základna skříňového typu poskytuje spolehlivou stabilitu při vrtání. Samo středící 2ramenná klika funguje také jako 19 mm klíč díky kterému lze jednoduše využít všechny ovládací prvky na stojanu, jenž mají velikost hlavy 19mm. Stojan má mnoho dalších užitečných funkcí, jako jsou vestavěné vodováhy, snadno použitelný kolíkový zámek vozíku, doraz pro klíč pro bezpečné uvolnění korunek, a je také vhodný pro použití našeho vakuového systému.

QS600 může být ukotvena pomocí "upevňovací sady" a "kotevní desky" pro upevnění vrtacího stojanu s metodou kotevního upnutí. Nebo lze použít vakuový upevňovací systém s různými doplňky, jako je vakuová podložka s vakuovou pumpou v situacích, kdy kotvení není do materiálu není možné. Systém vakuového upnutí by měl být používán pouze pro upevnění na vodorovný povrch a pro maximální průměr 112 mm. U větších rozměrů musí být použit systém upevnění kotev. (Oba systémy upevnění nejsou součásti balení).

Využití a cílová skupina:

QS600 je ideální volbou pro:

- Profesionální jádrové vrtače.
- Stavební a demoliční firmy.
- Specializované firmy v oblasti jádrového vrtání a řezání betonu.
- Všechny, kteří vyžadují vysokou přesnost a výkon při vrtání do betonu, železobetonu či kamene.

Další funkce a výhody:

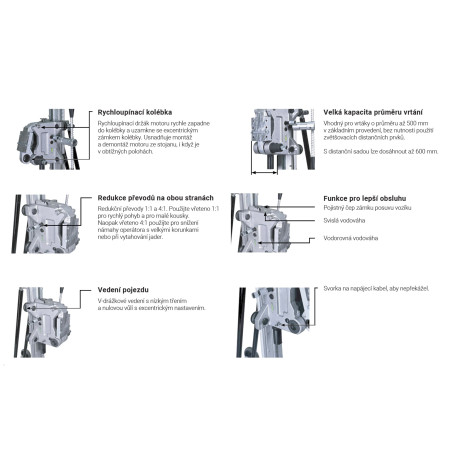

Efektivní konstrukce a snadná obsluha:

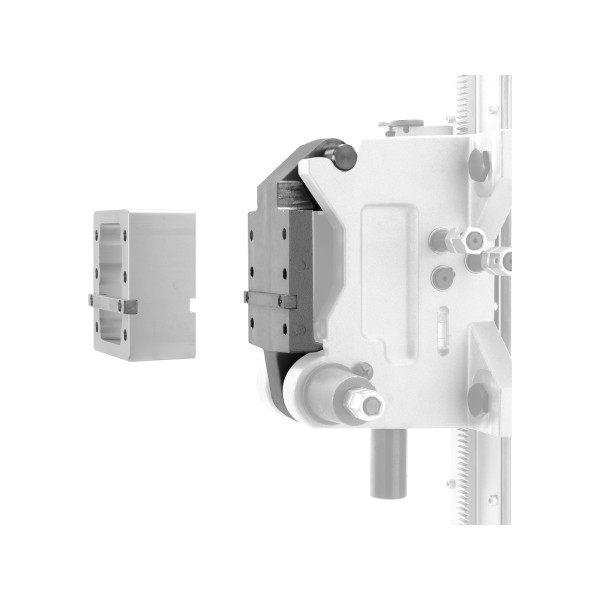

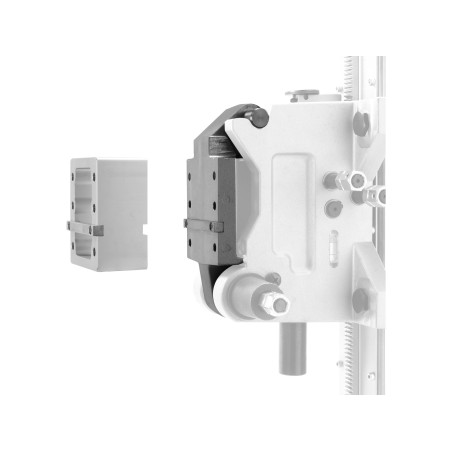

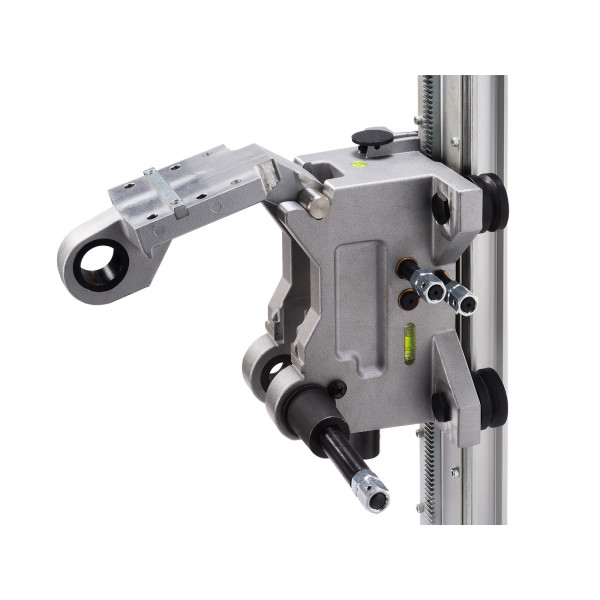

+ Rychloupínací kolébka – motor jednoduše zacvakne do držáku, bez nářadí.
+ Jednotné šrouby M19 – klika slouží zároveň jako univerzální klíč.
+ Samostředicí dvouramenná klika – větší pákový efekt a pohodlnější manipulace.
+ Svorka na kabel – kabel nevisí do prostoru a nekomplikuje vrtání.
+ Doraz pro klíč – pro bezpečné a rychlé uvolnění zaseknutých korunek.

Maximální přesnost a síla:
+ Dva převody (1:1 a 4:1) – pro rychlý posuv nebo větší sílu při těžkém vrtání.
+ Excentricky nastavitelné vedení – plynulý pojezd bez vůle.
+ Pojezdová kapacita až 500 mm bez distančních prvků (600 mm s distanční sadou).
+ Zámek vozíku kolíkem – jednoduché a bezpečné fixování.

Robustnost a stabilita:
+ Základna z ocelového box-profilu – vysoká pevnost i při velkých průměrech.
+ Možnost prodloužení sloupku – pro speciální aplikace.
+ Kolečka pro snadný transport – rychlé přemístění i na stavbě.
+ Integrované vodováhy – horizontální i vertikální pro přesné nastavení.

Parametry stojanu:

Rozsah dodávky (balení obsahuje):
– Stojan na vrtačky
– Rychloupínací držák motoru
– Klika posuvu M19
– Kolečka stojanu

Stojan lze srovnávat s těmito stojany jiných výrobcu: Tyrolit DRA500, HILTI DD-HD 30, Husquarna DS500, Weka KS50s.
